申请日2020.05.09
公开（公告）日2021.02.19
IPC分类号C02F9/02
摘要
本实用新型公开了一种用于家用污水过滤装置，包括一个处理箱、一个排水管、两个过滤清理机构、一个吸附机构和一个过滤机构，处理箱一侧的顶部连通设有方筒。该种用于家用污水过滤装置，通过在处理箱内设置两个过滤清理机构以及在过滤清理机构内设置第一过滤网、第一收集箱、推板、圆筒和推杆，当污水经过第一过滤网进行过滤，且过滤后的杂质会留在第一过滤网上，在通过推动推杆，使得推板在第一过滤网上进行运动，可以将位于第一过滤网上过滤后的杂质推送至第一收集箱内，进而对杂质进行收集处理，再通过在排水处设置两个过滤筒和第二过滤网，可以污水再次进行过滤，进而提高污水的过滤效果，使得排出的污水不会对环境造成污染。
权利要求书

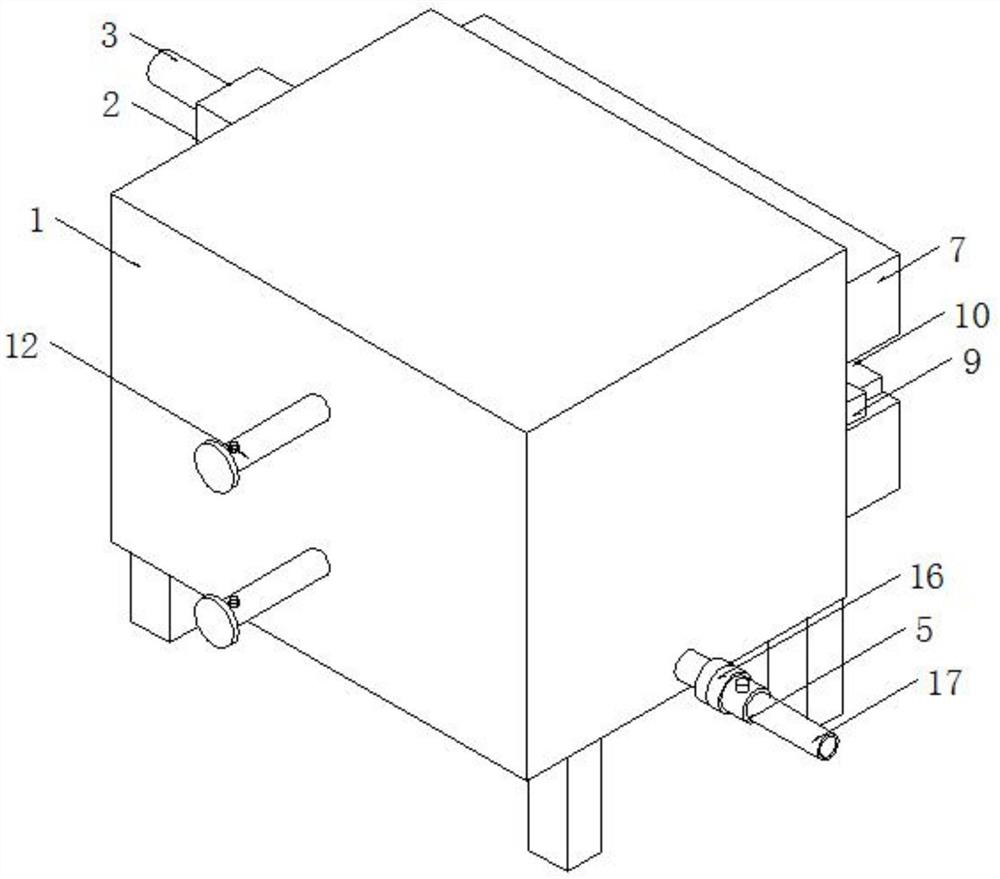

1.一种用于家用污水过滤装置，包括一个处理箱(1)、一个排水管(17)、两个过滤清理机构、一个吸附机构和一个过滤机构，其特征在于，所述处理箱(1)一侧的顶部连通设有方筒(2)，所述方筒(2)的一侧连通设有进水管(3)，两个所述过滤清理机构和吸附机构均设置在处理箱(1)内，且吸附机构位于两个过滤清理机构之间，所述过滤清理机构包括一个第一过滤网(4)、一个第一收集箱(7)、一个推板(11)、一个圆筒(12)、一个推杆(13)、一个弹簧销(14)和若干个销孔(15)，所述第一过滤网(4)卡接在处理箱(1)内，所述第一收集箱(7)的一侧与处理箱(1)一侧的顶部固定连接，所述推板(11)设置在处理箱(1)内且位于第一过滤网(4)的上方，所述圆筒(12)的一端与推板(11)的一侧固定连接，且圆筒(12)的另一端位于处理箱(1)的外部，所述弹簧销(14)固定设置在圆筒(12)的顶端，所述推杆(13)的一端套设在圆筒(12)内，若干个所述销孔(15)开设在推杆(13)的顶端，所述吸附机构包括吸附网(6)、框体(9)和拉板(10)，所述吸附网(6)卡接在处理箱(1)的内部，所述拉板(10)的一侧与吸附网(6)的一侧固定连接，所述框体(9)的一侧设置在处理箱(1)的一侧，且拉板(10)设置在框体(9)内。
2.根据权利要求1所述的一种用于家用污水过滤装置，其特征在于，所述过滤机构包括两个过滤筒(16)和一个第二过滤网(8)，其中一个所述过滤筒(16)的一侧通过导管与处理箱(1)的内部连通，两个所述过滤筒(16)之间螺纹连接且两个过滤筒(16)的连接处设有密封圈，所述第二过滤网(8)固定设置在靠近推杆(13)的过滤筒(16)内。
3.根据权利要求2所述的一种用于家用污水过滤装置，其特征在于，所述过滤筒(16)的一侧固定连通有出水管(5)，所述出水管(5)的出水口与排水管(17)的一端固定连接。
4.根据权利要求1所述的一种用于家用污水过滤装置，其特征在于，所述圆筒(12)的外壁套设有密封圈，且密封圈设置在圆筒(12)和处理箱(1)的连接处。
5.根据权利要求1所述的一种用于家用污水过滤装置，其特征在于，所述处理箱(1)的一侧开设有与拉板(10)相对的方形槽，所述拉板(10)的两侧与方形槽的内壁之间设置有密封圈。
6.根据权利要求1所述的一种用于家用污水过滤装置，其特征在于，所述销孔(15)与弹簧销(14)上的插销相适配。
说明书
一种用于家用污水过滤装置
技术领域
本实用新型涉及一种过滤装置，具体为一种用于家用污水过滤装置。
背景技术
自来水是指通过自来水处理厂净化、消毒后生产出来的符合相应标准的供人们生活、生产使用的水。生活用水主要通过水厂的取水泵站汲取江河湖泊及地下水，地表水。
目前，生活用水中需要对污水进行过滤，防止污水中有害的物质排到环境中，容易污染到环境中的水，同时现今过滤设备经常需要对过滤后的杂质处理，不然会影响到设备对污水的过滤效果。因此我们对此做出改进，提出一种用于家用污水过滤装置。
实用新型内容
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种用于家用污水过滤装置，包括一个处理箱、一个排水管、两个过滤清理机构、一个吸附机构和一个过滤机构，所述处理箱一侧的顶部连通设有方筒，所述方筒的一侧连通设有进水管，两个所述过滤清理机构和吸附机构均设置在处理箱内，且吸附机构位于两个过滤清理机构之间，所述过滤清理机构包括一个第一过滤网、一个第一收集箱、一个推板、一个圆筒、一个推杆、一个弹簧销和若干个销孔，所述第一过滤网卡接在处理箱内，所述第一收集箱的一侧与处理箱一侧的顶部固定连接，所述推板设置在处理箱内且位于第一过滤网的上方，所述圆筒的一端与推板的一侧固定连接，且圆筒的另一端位于处理箱的外部，所述弹簧销固定设置在圆筒的顶端，所述推杆的一端套设在圆筒内，若干个所述销孔开设在推杆的顶端，所述吸附机构包括吸附网、框体和拉板，所述吸附网卡接在处理箱的内部，所述拉板的一侧与吸附网的一侧固定连接，所述框体的一侧设置在处理箱的一侧，且拉板设置在框体内。
作为本实用新型的一种优选技术方案，所述过滤机构包括两个过滤筒和一个第二过滤网，其中一个所述过滤筒的一侧通过导管与处理箱的内部连通，两个所述过滤筒之间螺纹连接且两个过滤筒的连接处设有密封圈，所述第二过滤网固定设置在靠近推杆的过滤筒内。
作为本实用新型的一种优选技术方案，所述过滤筒的一侧固定连通有出水管，所述出水管的出水口与排水管的一端固定连接。
作为本实用新型的一种优选技术方案，所述圆筒的外壁套设有密封圈，且密封圈设置在圆筒和处理箱的连接处。
作为本实用新型的一种优选技术方案，所述处理箱的一侧开设有与拉板相对的方形槽，所述拉板的两侧与方形槽的内壁之间设置有密封圈。
作为本实用新型的一种优选技术方案，所述销孔与弹簧销上的插销相适配。
本实用新型的有益效果是：该种用于家用污水过滤装置，通过在处理箱内设置两个过滤清理机构以及在过滤清理机构内设置第一过滤网、第一收集箱、推板、圆筒和推杆，当污水经过第一过滤网进行过滤，且过滤后的杂质会留在第一过滤网上，在通过推动推杆，使得推板在第一过滤网上进行运动，可以将位于第一过滤网上过滤后的杂质推送至第一收集箱内，进而对杂质进行收集处理，再通过在排水处设置两个过滤筒和第二过滤网，可以污水再次进行过滤，进而提高污水的过滤效果，使得排出的污水不会对环境造成污染。
（发明人：陈云）
