申请日2020.02.24
公开（公告）日2021.02.19
IPC分类号C02F9/14
摘要
本实用新型提供了一种生活污水自动化处理系统，它包括地埋主箱，所述地埋主箱上方固定安装有地上控制室；地埋主箱内通过隔板分隔设置有调节池、厌氧池、缺氧池、好氧池、膜池、沉淀池、污泥池；地埋主箱外设置有调节池、污泥池；好氧池下部和膜池下部均设置有曝气装置；地上控制室内设置有消毒剂罐、风机。本实用新型所述的生活污水自动化处理系统，建设与运行成本低，管理方便。
权利要求书

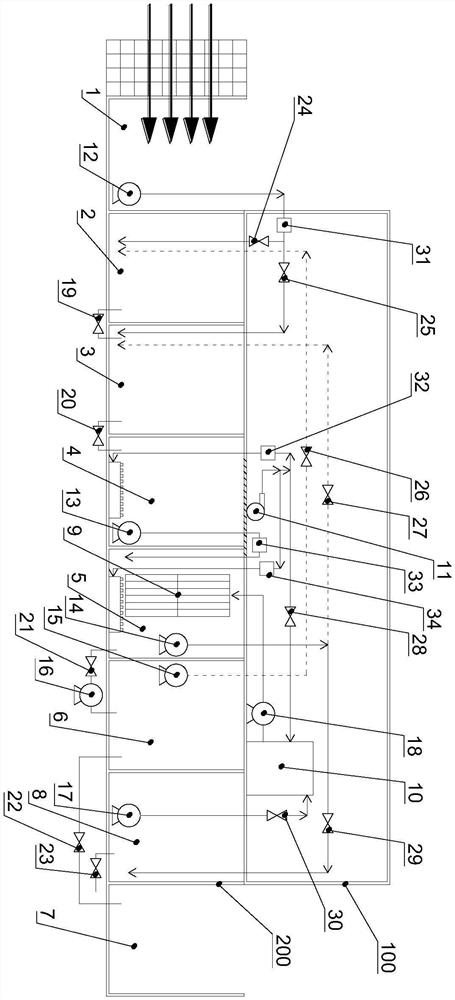

1.一种生活污水自动化处理系统，包括地埋主箱(200)，所述地埋主箱(200)上方固定安装有地上控制室(100)，地埋主箱(200)内通过隔板分隔设置有厌氧池(2)、缺氧池(3)、好氧池(4)、膜池(5)、沉淀池(6)、清水池(8)，地埋主箱(200)外设置有调节池(1)、污泥池(7)，其特征在于：
所述调节池(1)出水端的管道上设置有两条支路，一条支路连向所述厌氧池(2)，另一条支路连向所述缺氧池(3)；厌氧池(2)下部通过管道与缺氧池(3)下部连接；缺氧池(3)下部通过管道与所述好氧池(4)下部连接；好氧池(4)出水端通过管道与所述膜池(5)连接；膜池(5)内固定设置有膜架(9)；膜池(5)通过管道设置有产水支路和混合液回流支路，所述产水支路连向所述清水池(8)，所述混合液回流支路连向缺氧池(3)；膜池(5)下部出泥端通过管道与所述沉淀池(6)连接；沉淀池(6)设置有出水端和出泥端；沉淀池(6)出水端通过管道连向所述厌氧池(2)；沉淀池(6)下部的出泥端通过管道与污泥池(7)连接；
地上控制室(100)内设置有消毒剂罐(10)；清水池(8)出水端通过管道连向消毒剂罐(10)上部；消毒剂罐(10)出水端通过管道连向膜架(9)；
地上控制室(100)内设置有风机(11)；好氧池(4)下部和膜池(5)下部均设置有曝气装置；所述风机(11)出风端的管道设置有三条支路，第一条支路连向好氧池(4)下部的曝气装置，第二支路连向膜池(5)下部的曝气装置，第三条支路连向消毒剂罐(10)。
2.根据权利要求1所述的生活污水自动化处理系统，其特征在于：所述调节池(1)出水端的管道上依次设置有第一提升泵(12)、第一流量计(31)；调节池(1)出水端管道连向厌氧池(2)的支路管道上设置有第一电磁阀(24)；调节池(1)出水端管道连向缺氧池(3)的支路管道上设置有第二电磁阀(25)。
3.根据权利要求1所述的生活污水自动化处理系统，其特征在于：所述厌氧池(2)下部与缺氧池(3)下部之间的管道上设置有第一排水阀(19)；缺氧池(3)下部与好氧池(4)下部之间管道上设置有第二排水阀(20)；好氧池(4)出水端与膜池(5)之间的管道上依次设置有第二提升泵(13)、第三流量计(33)。
4.根据权利要求1所述的生活污水自动化处理系统，其特征在于：所述膜池(5)的混合液回流支路管道上设置有第四电磁阀(27)；膜池(5)的产水支路管道上设置有第六电磁阀(29)；膜池(5)分叉出混合液回流支路和产水支路之前的主管道上设置有第三提升泵(14)；膜池(5)出泥端与沉淀池(6)之间的管道上依次设置有第一排泥阀(21)、抽泥泵(16)。
5.根据权利要求1所述的生活污水自动化处理系统，其特征在于：所述沉淀池(6)出水端与厌氧池(2)之间的管道上依次设置有第四提升泵(15)、第三电磁阀(26)；沉淀池(6)出泥端与污泥池(7)之间的管道上设置有第二排泥阀(22)。
6.根据权利要求1所述的生活污水自动化处理系统，其特征在于：所述清水池(8)出水端与消毒剂罐(10)之间的管道上依次设置有第五提升泵(17)、第七电磁阀(30)；清水池(8)排水口处设置有第三排水阀(23)；消毒剂罐(10)出水端设置有消毒剂抽取泵(18)。
7.根据权利要求1所述的生活污水自动化处理系统，其特征在于：所述风机(11)出风端管道连向好氧池(4)的支路管道上设置有第二流量计(32)；风机(11)出风端管道连向膜池(5)的支路管道上设置有第四流量计(34)；风机(11)出风端管道连向消毒剂罐(10)的支路管道上设置有第五电磁阀(28)。
8.根据权利要求7所述的生活污水自动化处理系统，其特征在于：地上控制室(100)内设置有控制箱，通过现有电路将控制箱与风机(11)、第一提升泵(12)、第二提升泵(13)、第三提升泵(14)、第四提升泵(15)、抽泥泵(16)、第五提升泵(17)、消毒剂抽取泵(18)、第一排水阀(19)、第二排水阀(20)、第一排泥阀(21)、第二排泥阀(22)、第三排水阀(23)、第一电磁阀(24)、第二电磁阀(25)、第三电磁阀(26)、第四电磁阀(27)、第五电磁阀(28)、第六电磁阀(29)、第七电磁阀(30)、第一流量计(31)、第二流量计(32)、第三流量计(33)、第四流量计(34)电性连接。
说明书
生活污水自动化处理系统
技术领域
本实用新型属于污水处理技术领域，尤其是涉及一种生活污水自动化处理系统。
背景技术
随着农村经济的快速发展，农村地区生活水平不断提高，乡村聚居点生活污水引起的环境污染问题也日益严重。由于我国农村具有人口多、底子薄、农村地区覆盖面积大，地区之间经济发展很不平衡的特点。目前在农村污水存在水质水量不稳定以及区域环境差异过大的前提下还存在污水收集难，管网投资较高，占地面积大，施工不方便及后续运维成本较大等问题。基于此，发展以物化为主的一级处理、以生化为主的二级处理、及深度处理于一体的中小型污水处理系统，是目前国内外处理分散式污水的一种发展趋势。然而，对于我国来说，现有技术中的生活污水处理系统往往运维成本高、集成化程度低、占地面积大、操作复杂。
发明内容
有鉴于此，本实用新型旨在提出一种集成化程度高、占地面积小、运维成本低的生活污水自动化处理系统，以克服现有技术中的不足。
为达到上述目的，本实用新型的技术方案是这样实现的：
一种生活污水自动化处理系统，包括地埋主箱，所述地埋主箱上方固定安装有地上控制室，地埋主箱内通过隔板分隔设置有厌氧池、缺氧池、好氧池、膜池、沉淀池、清水池，地埋主箱外设置有调节池、污泥池；
所述调节池出水端的管道上设置有两条支路，一条支路连向所述厌氧池，另一条支路连向所述缺氧池；厌氧池下部通过管道与缺氧池下部连接；缺氧池下部通过管道与所述好氧池下部连接；好氧池出水端通过管道与所述膜池连接；膜池内固定设置有膜架；膜池通过管道设置有产水支路和混合液回流支路，所述产水支路连向所述清水池，所述混合液回流支路连向缺氧池；膜池下部出泥端通过管道与所述沉淀池连接；沉淀池出水端通过管道连向所述厌氧池；沉淀池下部的出泥端通过管道与污泥池7连接；地上控制室100内设置有消毒剂罐；清水池出水端通过管道连向消毒剂罐上部；消毒剂罐出水端通过管道连向膜架；地上控制室内设置有风机；好氧池下部和膜池下部均设置有曝气装置；所述风机出风端的管道设置有三条支路，第一条支路连向好氧池下部的曝气装置，第二支路连向膜池下部的曝气装置，第三条支路连向消毒剂罐。
进一步的，所述调节池出水端的管道上依次设置有第一提升泵、第一流量计；调节池出水端管道连向厌氧池的支路管道上设置有第一电磁阀；调节池出水端管道连向缺氧池的支路管道上设置有第二电磁阀。
进一步的，所述厌氧池下部与缺氧池下部之间的管道上设置有第一排水阀；缺氧池下部与好氧池下部之间管道上设置有第二排水阀；好氧池出水端与膜池之间的管道上依次设置有第二提升泵、第三流量计。
进一步的，所述膜池的混合液回流支路管道上设置有第四电磁阀；膜池的产水支路管道上设置有第六电磁阀；膜池分叉出混合液回流支路和产水支路之前的主管道上设置有第三提升泵；膜池下部出泥端与沉淀池之间的管道上依次设置有第一排泥阀门、抽泥泵。
进一步的，所述沉淀池出水端与厌氧池之间的管道上依次设置有第四提升泵、第三电磁阀；沉淀池出泥端与污泥池之间的管道上设置有第二排泥阀。
进一步的，所述清水池出水端与消毒剂罐之间的管道上依次设置有第五提升泵、第七电磁阀；清水池下部排水口处设置有第三排水阀；消毒剂罐出水端设置有消毒剂抽取泵。
进一步的，所述风机出风端管道连向好氧池的支路管道上设置有第二流量计；风机出风端管道连向膜池的支路管道上设置有第四流量计；风机出风端管道连向消毒剂罐的支路管道上设置有第五电磁阀。
进一步的，所述地上控制室内设置有控制箱，通过现有电路将控制箱与风机、第一提升泵、第二提升泵、第三提升泵、第四提升泵、抽泥泵、第五提升泵、消毒剂抽取泵、第一排水阀、第二排水阀、第一排泥阀、第二排泥阀、第三排水阀、第一电磁阀、第二电磁阀、第三电磁阀、第四电磁阀、第五电磁阀、第六电磁阀、第七电磁阀、第一流量计、第二流量计、第三流量计、第四流量计电性连接。
相对于现有技术，本实用新型所述的生活污水自动化处理系统具有以下优势：
(1)本实用新型所述的生活污水自动化处理系统，采用厌氧池、缺氧池、好氧池、膜池、沉淀池、污泥池的组合工艺，还设置有多段回流，强化了脱氮、吸收有机物、除磷的过程，提高了系统整体水处理能力，具有建设与运行成本低、水质达标、管理方便等特点；
(2)本实用新型在多段管道上设置有泵、流量计、电磁阀，便于控制流向和流量；
(3)本实用新型设置有风机，风机吹出的风除了能够对好氧池和膜池进行曝气充氧外，还能够对消毒剂罐内的液体进行搅拌，有助于加速消毒剂的溶解、混匀；
(4)本实用新型所述的生活污水自动化处理系统，在地上控制室内设置有控制箱，通过控制箱实现相关电子部件的智能控制，自动化程度高，大大降低了操作难度。
（发明人：吴亚南;鞠花;张宇;谭新爱）
