申请日2018.05.23
公开（公告）日2021.02.19
IPC分类号B01D36/04
摘要
本申请公开了一种家庭污水处理装置，包括水池框、安装在水池框中部的漏水槽以及位于漏水槽下方且悬挂固定在水池框底面的用于收集固态垃圾的收集桶；本申请通过将漏水槽的四周设置为漏水面，每个漏水面上均设置有过滤片；底面设置为沉置垃圾的沉置板；由于本申请中的漏水面有四个，因此过滤片上过滤孔的孔径可以在保证漏水量的前提下比底面漏水的漏水槽的孔径小一半甚至更多；同时沉置板是可以翻折的(铰接)，因此在将沉置的垃圾卸载的时候，可以直接将沉置板拉开，垃圾就可以被倾倒进入收集桶内；收集桶内套有小的垃圾袋，直接将垃圾袋取走即可，因此也避免了普通漏水槽被拎起来倒掉的时候，污水沿着路径滴落在其他地方，造成二次污染。
权利要求书

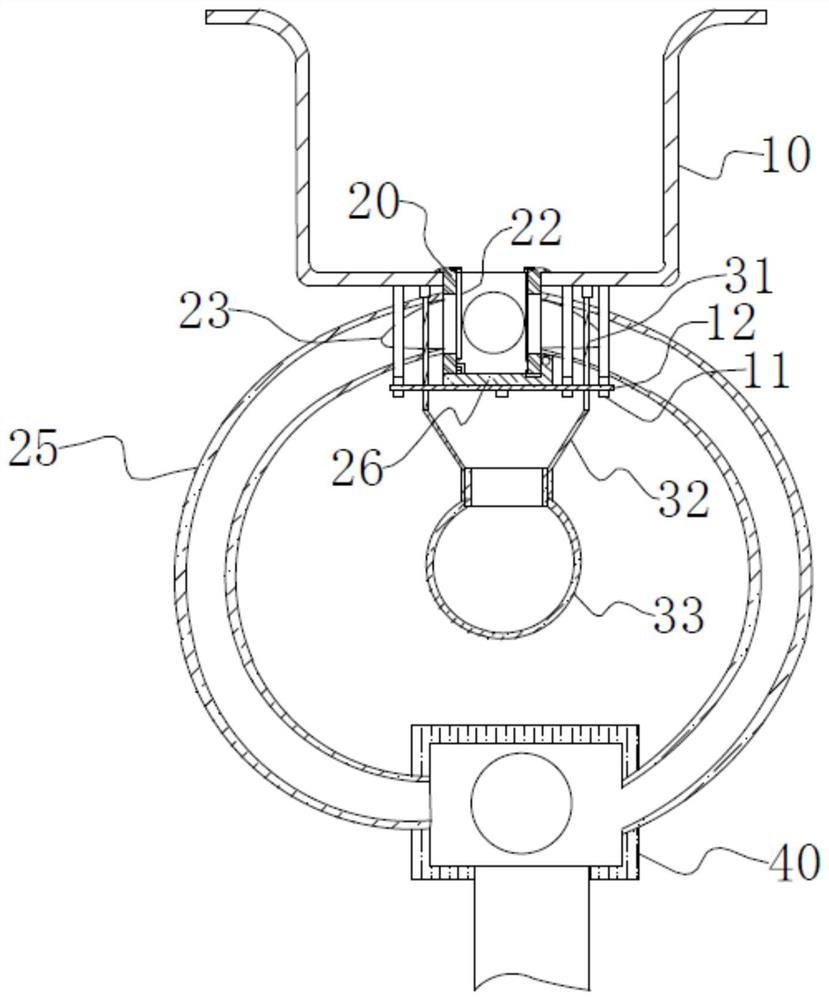

1.一种家庭污水处理装置，其特征在于，包括水池框(10)、安装在水池框(10)中部的漏水槽(20)以及位于漏水槽(20)下方且悬挂固定在水池框(10)底面的用于收集固态垃圾的收集桶(30)；
所述漏水槽(20)的四侧开设有漏水孔；所述漏水槽(20)的外侧对应每个漏水孔设置有水管接头；所述漏水槽(20)内对应每个漏水孔设置有过滤片(22)和可伸入水管接头内的过滤袋(23)；所述过滤片(22)的底端铰接在漏水槽(20)的侧壁，其顶端向外翻折形成折边，所述漏水槽(20)的顶端对应每个过滤片(22)设置有用于卡住所述折边的7字型卡台；所述过滤袋(23)的外径从开口到底端逐渐变小；所述过滤袋(23)的底端还固定有连接至过滤片(22)中部的连接绳；每个所述水管接头均连接有过滤管(25)；四个所述过滤管(25)连接输入口大于等于5个的连接接头(40)上；所述连接接头(40)的排出口连接至下水管的输入口；
所述漏水槽(20)的底面设置有用于沉置垃圾的沉置板(26)；所述沉置板(26)的一端垂直向上弯折形成凸台(26-1)；所述凸台(26-1)的侧边铰接在所述漏水槽(20)的外侧；所述沉置板(26)的设有凸台(26-1)的侧边内侧嵌入设置有密封条；所述沉置板(26)的垂直于凸台(26-1)的侧边嵌入设置有凹形密封条(26-2)；所述沉置板(26)的平行于凸台(26-1)的侧边倾斜向上伸出有封口密封条(26-3)；所述封口密封条(26-3)的一端底部可转动地固定在所述沉置板(26)上；所述漏水槽(20)的侧边设置有用于所述封口密封条(26-3)插入的7字型密封条；所述封口密封条(26-3)与所述沉置板(26)的夹角范围为10-15度；所述沉置板(26)的底面靠近封口密封条(26-3)的一侧设置有插环；
所述水池框(10)的底面在靠近所述凸台(26-1)的一侧向下伸出有两个平齐设置的与所述沉置板的底面齐平的挂环(11)，另一侧设置有一个挂环(11)；所述挂环(11)内插入有插杆(12)；所述插杆(12)的端部可插入所述插环内；
所述水池框(10)的底面还在所述漏水槽(20)的两侧设置有用于悬挂所述收集桶(30)的挂钩；所述收集桶(30)包括两根长条形的用于挂在挂钩上的挂杆(31)、固定在挂杆(31)底端的上大下小的且位于所述漏水槽(20)下方的锥型盘(32)、固定在锥型盘(32)底端的托盘(33)；所述锥型盘(32)的底端向下伸出有内螺纹管，所述托盘(33)的顶端向上伸出有与内螺纹管配套连接的外螺纹管。
2.根据权利要求1所述的家庭污水处理装置，其特征在于，所述插杆(12)包括上插杆(12-1)和位于上插杆(12-1)下方的且长于上插杆(12-1)的下插杆(12-2)；所述上插杆(12-1)为插入端厚于推送端且下表面为倾斜面的楔形块；所述下插杆(12-2)为插入端薄于推送端且上表面与所述上插杆的下表面吻合的楔形块。
3.根据权利要求2所述的家庭污水处理装置，其特征在于，还包括用于套在所述漏水槽(20)的端口用于加强限位所述过滤片(22)的限位座。
4.根据权利要求3所述的家庭污水处理装置，其特征在于，所述沉置板(26)的上表面垂直于凸台(26-1)的方向倾斜向上伸出有过滤板(26-6)；所述过滤板(26-6)的顶端与所述漏水槽(20)的侧壁贴合；所述沉置板(26)在过滤板(26-6)的下方设置有过滤口(26-7)；所述过滤口(26-7)外连接有接通到连接接头(40)的水管；所述过滤口(26-7)和过滤板(26-6)的过滤孔径均小于1mm。
5.根据权利要求4所述的家庭污水处理装置，其特征在于，所述沉置板(26)的一侧向设有过滤板(26-6)的另一侧由高至低倾斜。
6.根据权利要求5所述的家庭污水处理装置，其特征在于，所述托盘(33)的外表面均匀设置有若干手柄。
说明书
一种家庭污水处理装置
技术领域
本公开一般涉及环保领域，具体涉及污水处理装置，尤其涉及家庭污水处理装置。
背景技术
在家庭生活用水中，厨房和洗手池的用水是最多的；特别是在厨房的洗菜池中，经常会用到过滤槽，而过滤槽的过滤孔的设置往往需要衡量过水量和过滤效果两方面，因此为了不影响过水量，过滤孔的孔径不能太小，因此这样的话，仍然会有很多杂质被漏到下水管道内，如此在水池使用久了后，特别是房龄在10年以上的老房子，下水管道被堵的概率还是很高，给用户造成很大的困扰。
发明内容
鉴于现有技术中的上述缺陷或不足，期望提供一种不易堵的家庭污水处理装置。
第一方面本申请提供一种家庭污水处理装置，包括水池框、安装在水池框中部的漏水槽以及位于漏水槽下方且悬挂固定在水池框底面的用于收集固态垃圾的收集桶；
所述漏水槽的四侧开设有漏水孔；所述漏水槽的外侧对应每个漏水孔设置有水管接头；所述漏水槽内对应每个漏水孔设置有过滤片和可伸入水管接头内的过滤袋；所述过滤片的底端铰接在漏水槽的侧壁，其顶端向外翻折形成折边，所述漏水槽的顶端对应每个过滤片设置有用于卡住所述折边的7字型卡台；所述过滤袋的外径从开口到底端逐渐变小；所述过滤袋的底端还固定有连接至过滤片中部的连接绳；每个所述水管接头均连接有过滤管；四个所述过滤管连接至排出到下水管的输入口大于等于5个的连接接头上；
所述漏水槽的底面设置有用于沉置垃圾的沉置板；所述沉置板的一端垂直向上弯折形成凸台；所述凸台的侧边铰接在所述漏水槽的外侧；所述沉置板的设有凸台的侧边内侧嵌入设置有密封条；所述沉置板的垂直于凸台的侧边嵌入设置有凹形密封条；所述沉置板的平行于凸台的侧边倾斜向上伸出有封口密封条；所述封口密封条的一端底部可转动地固定在所述沉置板上；所述漏水槽的侧边设置有用于所述封口密封条插入的7字型密封条；所述封口密封条与所述沉置板的夹角范围为10-15度；所述沉置板的底面靠近封口密封条的一侧设置有插环；
所述水池框的底面在靠近所述凸台的一侧向下伸出有两个平齐设置的与所述沉置板的底面齐平的挂环，另一侧设置有一个挂环；所述挂环内插入有插杆；所述插杆的端部可插入所述插环内；
所述水池框的底面还在所述漏水槽的两侧设置有用于悬挂所述收集桶的挂钩；所述收集桶包括两根长条形的用于挂在挂钩上的挂杆、固定在挂杆底端的上大下小的且位于所述漏水槽下方的锥型盘、固定在锥形盘底端的托盘；所述锥形盘的底端向下伸出有内螺纹管，所述推盘的顶端向上伸出有与内螺纹管配套连接的外螺纹管。
根据本申请实施例提供的技术方案，所述锥形盘的表面设置有一层光滑硬质塑料膜；所述锥形盘的顶端和位于内螺纹管上方的底端分别设置有一圈上调节腔和下调节腔；所述塑料膜外设置有端部分别卡在上调节腔和下调节腔内的刮板；所述上调节腔和下调节腔内均设置有用于转动刮板的转动机构；所述转动机构包括设置在上调节腔/下调节腔内的挡片、固定在所述挡片的一侧的弹簧、固定在弹簧的端部的从上调节腔/下调节腔内靠近挡片的一侧穿出的拉绳；所述上调节腔和下调节腔内的拉绳端部固定连接。
根据本申请实施例提供的技术方案，所述插杆包括上插杆和位于上插杆下方的且长于上插杆的下插杆；所述上插杆为插入端厚于推送端且下表面为倾斜面的楔形块；所述下插杆为插入端薄于推送端且上表面与所述上插杆的下表面吻合的楔形块。
根据本申请实施例提供的技术方案，还包括用于套在所述漏水槽的端口用于加强限位所述过滤片的限位座。
根据本申请实施例提供的技术方案，所述沉置板的上表面垂直于凸台的方向倾斜向上伸出有过滤板；所述过滤板的顶端与所述漏水槽的侧壁贴合；所述沉置板在过滤板的下方设置有过滤口；所述过滤口外连接有接通到连接器件的水管；所述过滤口和过滤板的过滤孔径均小于1mm。
根据本申请实施例提供的技术方案，所述沉置板的一侧向设有过滤板的另一侧由高至低倾斜。
根据本申请实施例提供的技术方案，所述托盘的外表面均匀设置有若干手柄。
本申请的有益效果是，通过将漏水槽的四周设置为漏水面，每个漏水面上均设置有过滤片；底面设置为沉置垃圾的沉置板；由于本申请中的漏水面有四个，因此过滤片上过滤孔的孔径可以在保证漏水量的前提下比底面漏水的漏水槽的孔径小一半甚至更多；同时沉置板是可以翻折的(铰接)，因此在将沉置的垃圾卸载的时候，可以直接将沉置板拉开，垃圾就可以被倾倒进入收集桶内；收集桶内套有小的垃圾袋，直接将垃圾袋取走即可，因此也避免了普通漏水槽被拎起来倒掉的时候，污水沿着路径滴落在其他地方，造成二次污染。
（发明人：刘玲玲;吴大鹏;宁洁茹;李振荣;杨万章）
