申请日2020.03.16
公开（公告）日2021.02.19
IPC分类号C02F9/08; B01D21/02; B01D21/30
摘要
本实用新型公开了一种污水处理沉淀池，属于污水处理领域，所述箱体A一侧可拆卸连接有水泵，所述水泵底部活动连接有水管A，所述水泵顶部活动连接有水管B，所述箱体A一侧固定连接有箱体B，所述箱体B内部开设有开口A，所述箱体A内部开设有开口B，所述箱体A顶部可拆卸连接有液压器，所述液压器一端固定连接有横板，所述箱体B一侧底部开设有孔洞，即需要进行分层沉淀时，即可打开开关接通液压器的电源电流输出端，通过液压器工作带动一端固定连接的横板进行向右移动，即横板推动箱体A内部上层的污水通过箱体A一侧开设的开口B中流入到箱体B一侧开设的开口A中，从而使其箱体A中上层的污水落入到箱体B中，进行分层沉淀。
权利要求书

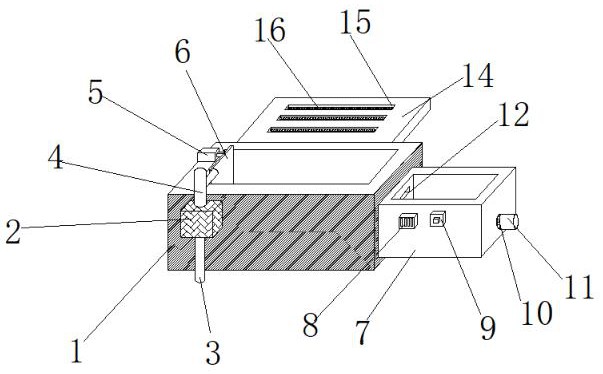

1.一种污水处理沉淀池，包括箱体A(1)，其特征在于，所述箱体A(1)一侧可拆卸连接有水泵(2)，所述水泵(2)底部活动连接有水管A(3)，所述水泵(2)顶部活动连接有水管B(4)，所述箱体A(1)一侧固定连接有箱体B(7)，所述箱体B(7)内部开设有开口A(12)，所述箱体A(1)内部开设有开口B(17)，所述箱体A(1)顶部可拆卸连接有液压器(5)，所述液压器(5)一端固定连接有横板(6)，所述箱体B(7)一侧底部开设有孔洞(10)，所述孔洞(10)内部配合连接有木塞(11)。
2.根据权利要求1所述的一种污水处理沉淀池，其特征在于，所述箱体A(1)一侧配合连接有卡扣(13)，所述卡扣(13)一端活动连接有斜板(14)。
3.根据权利要求2所述的一种污水处理沉淀池，其特征在于，所述斜板(14)表面开设有凹状槽(15)且凹状槽(15)为多个，所述凹状槽(15)内部可拆卸连接有紫外线灯(16)。
4.根据权利要求1所述的一种污水处理沉淀池，其特征在于，所述箱体B(7)表面可拆卸连接有控制器(8)，所述水泵(2)、液压器(5)和紫外线灯(16)电源电流输入端连接有控制器(8)电源电流输出端，所述箱体B(7)表面配合连接有开关(9)，所述水泵(2)、液压器(5)、紫外线灯(16)和控制器(8)电源电流输入端通过开关(9)连接有电源电流输出端。
说明书
一种污水处理沉淀池
技术领域
本实用新型涉及污水处理领域，尤其涉及一种污水处理沉淀池。
背景技术
为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水处理站的作用是对生产、生活污水进行处理，达到规定的排放标准，是保护环境的重要设施。工业发达国家的污水处理站已经很普遍，而我国村镇的污水处理站很少，但今后会逐渐多起来。要使这些污水处理站真正发挥作用，还需要靠严格的排放制度、组织和管理体制来保证。
专利号201810542353.2本发明提供了一种污水处理设备，其包括集装箱和沉淀池单元。集装箱构造成污水处理池；沉淀池单元设置在污水处理池中，沉淀池单元包括池体和设置在池体下方的泥斗，池体与集装箱的侧板具有间隙，以使污水能够经由间隙流动。根据本发明的污水处理设备，用于生化处理的污水处理池由集装箱制成。沉淀池单元作为单独的装置，设置在集装箱中。这样使得不用改变集装箱的整体结构，污水处理设备的结构简单、制造难度降低，提高了制造效率，从而大大降低制造成本和费用。
然而，在现有的污水处理设备使用过程中存在一些问题，1、目前市面上的小型污水处理设备其缺少一个良好的分层处理环节，继而影响其处理后的污水质量，2、目前市面上对于其污水处理环节缺少一个杀死具有活性污染的措施，继而提高不了生物方面的污水处理系统。
实用新型内容
本实用新型提供一种污水处理沉淀池，旨在采用拼接式结构，通过箱体A一侧配合连接有卡扣，卡扣一端活动连接有斜板，斜板表面开设有凹状槽且凹状槽为多个，凹状槽内部可拆卸连接有紫外线灯，即需要对污水进行杀菌时，即可打开开关接通紫外线灯的电源电流输出端，即紫外线工作释放紫外线，从而紫外线灯提高斜板表面开设的凹状槽进行固定，横板通过一端配合连接的卡扣进行覆盖到箱体A，从而对箱体A内部的污水进行快速杀菌。
本实用新型提供的具体技术方案如下：
本实用新型提供的一种污水处理沉淀池包括箱体A，所述箱体A一侧可拆卸连接有水泵，所述水泵底部活动连接有水管A，所述水泵顶部活动连接有水管B，所述箱体A一侧固定连接有箱体B，所述箱体B内部开设有开口A，所述箱体A内部开设有开口B，所述箱体A顶部可拆卸连接有液压器，所述液压器一端固定连接有横板，所述箱体B一侧底部开设有孔洞，所述孔洞内部配合连接有木塞。
可选的，所述箱体A一侧配合连接有卡扣，所述卡扣一端活动连接有斜板。
可选的，所述斜板表面开设有凹状槽且凹状槽为多个，所述凹状槽内部可拆卸连接有紫外线灯。
可选的，所述箱体B表面可拆卸连接有控制器，所述水泵、液压器和紫外线灯电源电流输入端连接有控制器电源电流输出端，所述箱体B表面配合连接有开关，所述水泵、液压器、紫外线灯和控制器电源电流输入端通过开关连接有电源电流输出端。
本实用新型的有益效果如下：
本实用新型提供一种污水处理沉淀池；1、通过箱体A一侧可拆卸连接有水泵，水泵底部活动连接有水管A，水泵顶部活动连接有水管B，箱体A一侧固定连接有箱体B，箱体B内部开设有开口A，箱体A内部开设有开口B，箱体A顶部可拆卸连接有液压器，液压器一端固定连接有横板，箱体B一侧底部开设有孔洞，孔洞内部配合连接有木塞，即需要进行分层沉淀时，即可打开开关接通液压器的电源电流输出端，通过液压器工作带动一端固定连接的横板进行向右移动，即横板推动箱体A内部上层的污水通过箱体A一侧开设的开口B中流入到箱体B一侧开设的开口A中，从而使其箱体A中上层的污水落入到箱体B中，进行分层沉淀，新的污水需要流入时，接打开开关接通水泵的电源电流输出端，从而水流通过水泵底部活动连接的水管A进入，通过水泵顶部活动连接的水管B流入到箱体A中，即需要排放箱体B中的污水水，即可打开木塞通过箱体B一侧开设的孔洞进行快速排出，从而小型污水处理设备其具有一个良好的分层处理环节，提高其处理后的污水质量。
2、通过箱体A一侧配合连接有卡扣，卡扣一端活动连接有斜板，斜板表面开设有凹状槽且凹状槽为多个，凹状槽内部可拆卸连接有紫外线灯，即需要对污水进行杀菌时，即可打开开关接通紫外线灯的电源电流输出端，即紫外线灯工作释放紫外线，从而紫外线灯提高斜板表面开设的凹状槽进行固定，斜板通过一端配合连接的卡扣进行覆盖到箱体A，从而对箱体A内部的污水进行快速杀菌，对于其污水处理环节具有一个杀死具有活性污染的措施，提高了生物方面的污水处理系统。
（发明人：莫锦丽）
