申请日2021.01.20
公开（公告）日2021.02.23
IPC分类号C02F1/24; C02F9/04
摘要
本发明属于污水处理技术领域，尤其为一种带有沉淀功能的气浮机，包括本体，所述本体的内部设有过滤室、沉淀室、释放室和刮渣室，所述沉淀室位于所述过滤室的上方，所述释放室位于所述过滤室的一侧，所述刮渣室位于所述释放室远离所述过滤室的一侧，所述过滤室的顶部开设有通孔，所述过滤室与所述沉淀室相通，所述沉淀室与所述刮渣室依次相连通；通过在过滤板的底部设有扇叶，污水通过过滤室进入沉淀室，在水的流动下，带动扇叶进行转动，由于扇叶与刮板固定连接，在扇叶的带动下，带动刮板在过滤板的底部进行转动，并将过滤板上的过滤后残留的杂质进行刮除，从而防止过滤板被堵塞，影响污水的正常流动，影响污水处理效率。
权利要求书
1.一种带有沉淀功能的气浮机，包括本体（1），其特征在于：所述本体（1）的内部设有过滤室（2）、沉淀室（3）、释放室（4）和刮渣室（5），所述沉淀室（3）位于所述过滤室（2）的上方，所述释放室（4）位于所述过滤室（2）的一侧，所述刮渣室（5）位于所述释放室（4）远离所述过滤室（2）的一侧，所述过滤室（2）的顶部开设有通孔（22），所述过滤室（2）通过所述通孔（22）与所述沉淀室（3）相通，所述沉淀室（3）与所述释放室（4）、所述刮渣室（5）依次相连通，所述过滤室（2）的内腔顶部固定安装有过滤组件（21），所述过滤组件（21）包括过滤板（211）、刮板（212）和毛刷（213），所述过滤板（211）固定安装在所述过滤室（2）的内腔顶部，所述过滤板（211）的底部中心处转动连接有扇叶（214），所述扇叶（214）的顶部固定安装有刮板（212），所述刮板（212）转动连接在所述过滤板（211）的底部。
2.根据权利要求1所述的一种带有沉淀功能的气浮机，其特征在于：所述沉淀室（3）的内部设有阻流组件（31），所述阻流组件（31）包括上阻流板（311）和下阻流板（312），所述上阻流板（311）与所述下阻流板（312）的数量均为两个，且所述上阻流板（311）与所述下阻流板（312）交错分布，所述上阻流板（311）与所述下阻流板（312）与所述沉淀室（3）的内壁转动连接。
3.根据权利要求2所述的一种带有沉淀功能的气浮机，其特征在于：所述上阻流板（311）与所述下阻流板（312）的一侧均贯穿所述本体（1）固定连接有驱动件（313），所述驱动件（313）固定安装在所述本体（1）的外部。
4.根据权利要求3所述的一种带有沉淀功能的气浮机，其特征在于：所述驱动件（313）包括电机（3131）、转动座（3132）和链条（3133），所述电机（3131）固定安装在所述本体（1）的外部，所述电机（3131）与外部电源电性连接，所述电机（3131）的输出端固定安装有转动座（3132），所述转动座（3132）与所述本体（1）的外壁转动连接，所述下阻流板（312）与上阻流板（311）的一端均贯穿所述本体（1）固定安装有链轮（3134），所述链轮（3134）与所述本体（1）转动连接，所述链轮（3134）与所述转动座（3132）的外部套设有链条（3133），所述转动座（3132）通过所述链条（3133）与两个所述链轮（3134）传动连接。
5.根据权利要求1所述的一种带有沉淀功能的气浮机，其特征在于：所述本体（1）的底部开设有第一出渣口（11）和第二出渣口（12）。
6.根据权利要求4所述的一种带有沉淀功能的气浮机，其特征在于：所述下阻流板（312）与上阻流板（311）的两端均固定安装有转轴（314），所述下阻流板（312）与上阻流板（311）的两端均通过所述转轴（314）与所述本体（1）的内壁转动连接。
7.根据权利要求2所述的一种带有沉淀功能的气浮机，其特征在于：所述下阻流板（312）的底部与所述上阻流板（311）的顶部均固定安装有第二密封垫（316），所述下阻流板（312）的底部通过所述第二密封垫（316）与所述过滤室（2）的顶部密封连接，所述上阻流板（311）的顶部通过所述第二密封垫（316）与所述沉淀室（3）的内腔顶部密封连接。
8.根据权利要求7所述的一种带有沉淀功能的气浮机，其特征在于：所述第二密封垫（316）的底部固定安装有凸起（317），所述凸起（317）为弧形结构。
9.根据权利要求2所述的一种带有沉淀功能的气浮机，其特征在于：所述下阻流板（312）与所述上阻流板（311）的两侧均固定安装有第一密封垫（315），所述下阻流板（312）、所述上阻流板（311）均通过所述第一密封垫（315）与所述本体（1）的内部密封连接。
10.根据权利要求1所述的一种带有沉淀功能的气浮机，其特征在于：所述刮板（212）与所述过滤板（211）相对一侧固定安装有毛刷（213）。
说明书
一种带有沉淀功能的气浮机
技术领域
本发明属于污水处理技术领域，具体涉及一种带有沉淀功能的气浮机。
背景技术
气浮机是利用小气泡或微小气泡使介质中的杂质浮出水面机器。对水体中含有的一些比重接近于水的细微杂质借其自重难于下沉或上浮即可采用该气浮装置,目前国内最先进的溶气气浮机，（微气泡发生器）利用涡流泵的特殊搅拌功能，配套专利产品一自动气液分离罐：将难以溶解于水中的气体或两种以上不同液体高效加压混合，产生的微细气泡粒径20-50微米。搅拌技术大大简化传统的搅拌工艺，不仅可以实现设备的小型化，还节省投资和运转成本。
中国专利公开了一种带有沉淀功能的气浮机（授权公告号为CN210481038U），该专利通过在气浮机本体的内部中段设置有过滤层，在气浮机的底部设置有排污口和刮渣机构，其中过滤层可阻止水中的固体颗粒上升，并将其留在气浮机本体的底部，而刮渣机构用于将水中的沉降物刮至排污口一侧，便于清理，但是将过滤层长时间的放置在气浮机本体的内部，由于污水中的杂质过多，极容易造成过滤层上通孔的堵塞，需要工作人员及时的进行清理。
发明内容
为解决上述背景技术中提出的问题。本发明提供了一种带有沉淀功能的气浮机，具有对污水进行二次沉淀，提高污水的沉淀效果，以及便于对沉淀后的杂质进行清理的特点。

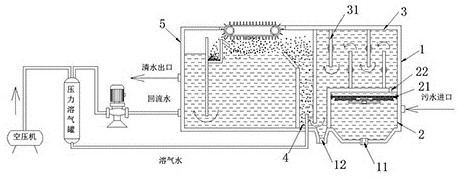

为实现上述目的，本发明提供如下技术方案：一种带有沉淀功能的气浮机，包括本体，所述本体的内部设有过滤室、沉淀室、释放室和刮渣室，所述沉淀室位于所述过滤室的上方，所述释放室位于所述过滤室的一侧，所述刮渣室位于所述释放室远离所述过滤室的一侧，所述过滤室的顶部开设有通孔，所述过滤室通过所述通孔与所述沉淀室相通，所述沉淀室与所述释放室、所述刮渣室依次相连通，所述过滤室的内腔顶部固定安装有过滤组件，所述过滤组件包括过滤板、刮板和毛刷，所述过滤板固定安装在所述过滤室的内腔顶部，所述过滤板的底部中心处转动连接有扇叶，所述扇叶的顶部固定安装有刮板，所述刮板转动连接在所述过滤板的底部。
优选的，所述沉淀室的内部设有阻流组件，所述阻流组件包括上阻流板和下阻流板，所述上阻流板与所述下阻流板的数量均为两个，且所述上阻流板与所述下阻流板交错分布，所述上阻流板与所述下阻流板与所述沉淀室的内壁转动连接。
优选的，所述上阻流板与所述下阻流板的一侧均贯穿所述本体固定连接有驱动件，所述驱动件固定安装在所述本体的外部。
优选的，所述驱动件包括电机、转动座和链条，所述电机固定安装在所述本体的外部，所述电机与外部电源电性连接，所述电机的输出端固定安装有转动座，所述转动座与所述本体的外壁转动连接，所述下阻流板与上阻流板的一端均贯穿所述本体固定安装有链轮，所述链轮与所述本体转动连接，所述链轮与所述转动座的外部套设有链条，所述转动座通过所述链条与两个所述链轮传动连接。
优选的，所述本体的底部开设有第一出渣口和第二出渣口。
优选的，所述下阻流板与上阻流板的两端均固定安装有转轴，所述下阻流板与上阻流板的两端均通过所述转轴与所述本体的内壁转动连接。
优选的，所述下阻流板的底部与所述上阻流板的顶部均固定安装有第二密封垫，所述下阻流板的底部通过所述第二密封垫与所述过滤室的顶部密封连接，所述上阻流板的顶部通过所述第二密封垫与所述沉淀室的内腔顶部密封连接。
优选的，所述第二密封垫的底部固定安装有凸起，所述凸起为弧形结构。
优选的，所述下阻流板与所述上阻流板的两侧均固定安装有第一密封垫，所述下阻流板、所述上阻流板通过所述第一密封垫与所述本体的内部密封连接。
优选的，所述刮板与所述过滤板相对一侧固定安装有毛刷。
与现有技术相比，本发明的有益效果是：
1、在本发明中，通过在过滤板的底部设有扇叶，污水通过过滤室进入沉淀室，在水的流动下，带动扇叶进行转动，由于扇叶与刮板固定连接，在扇叶的带动下，带动刮板在过滤板的底部进行转动，并将过滤板上的过滤后残留的杂质进行刮除，从而防止过滤板被堵塞，影响污水的正常流动，影响污水处理效率。
2、在本发明中，在沉淀室的内部设有阻流组件，在阻流组件的作用下，可延长污水在沉淀室内部的路程，从而使得污水在沉淀室内部停留时间更长，且沉淀效果更好，当污水处理结束后，可通过驱动件带动上阻流板与下阻流板同时进行转动，在下阻流板的转动过程中，可将沉淀室底部沉淀堆积的杂质进行推动，然后推动到第二出渣口出进行排出，从而方便工作人员的清理。
3、在本发明中，在沉淀室与过滤室的相互配合下，可将污水先通过过滤室将大颗粒的杂质沉淀在过滤室的底部，对污水进行初步沉淀，经过初步沉淀的污水进入沉淀室的内部，进行二次沉淀，使得污水的沉淀效果更好。
（发明人：吴金宝;宋新军;董玉亮;纪洪梅）
