申请日2021.01.19
公开（公告）日2021.02.23
IPC分类号B01D29/56; B01D29/01; B01D29/09; B01D29/68; B01D29/82
摘要
本发明公开了一种医疗废水环保处理设备，涉及医疗废水处理技术领域，包括处理箱，挡罩内设有传送带，所述传送带的上方设有压制除水机构，处理箱的顶端固定连接驱动顶罩，驱动顶罩内设有用于驱动压制除水机构和传送带的驱动机构，传送带的内侧设有支撑引水装置，倾斜导板与处理箱内的底端之间固定连接过滤网，排出罩内设有间歇反压机构，本发明通过设置传送带能够将污水与固体垃圾进行分离，通过设置压制除水机构能够将垃圾压制去水，通过设置多个过滤网能够对污水进行多级过滤，通过设置间歇反压机构能够间歇式的对污水进行反向施压使之反向流动，对过滤网中进行清理，避免过滤网堵塞，从而能够保证长久的过滤，对污水的处理效果好。
权利要求书

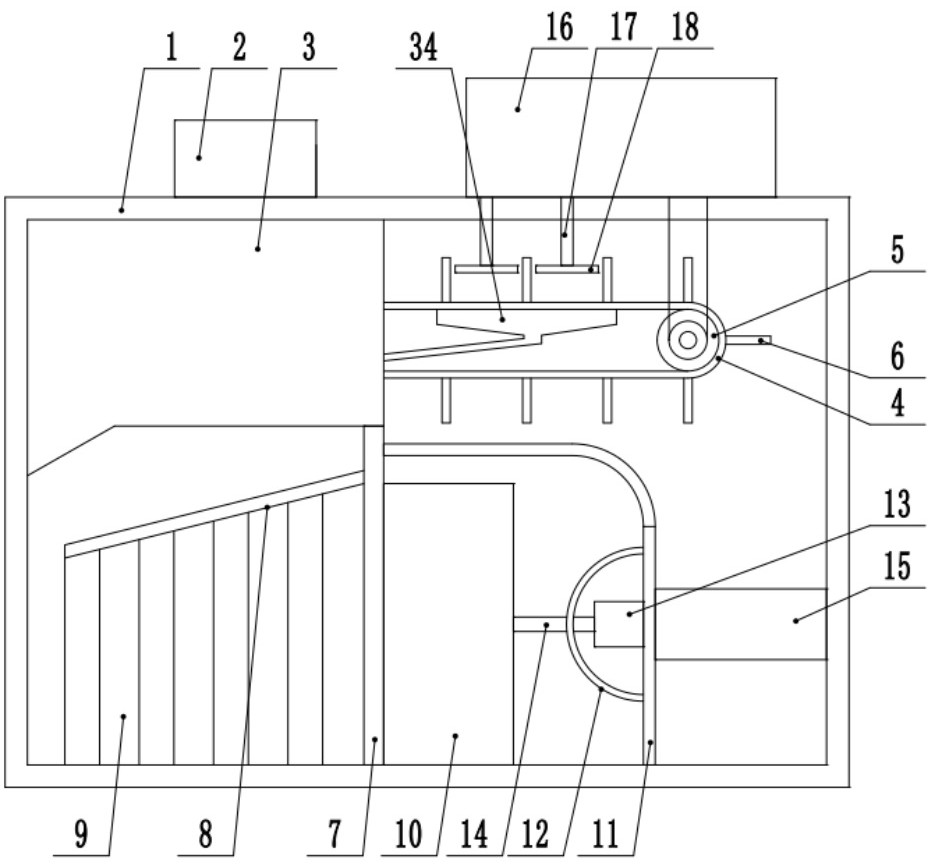

1.一种医疗废水环保处理设备，包括处理箱（1），处理箱（1）的顶部一端固定连接进水斗（2），其特征在于，进水斗（2）下方的处理箱（1）内固定连接挡罩（3），挡罩（3）内设有传送带（4），传送带（4）的一端延伸至挡罩（3）外，传送带（4）的内侧两端均转动连接传动辊（5），传动辊（5）与处理箱（1）转动连接，传送带（4）的外部固定连接多个分隔板（6），所述传送带（4）的上方设有压制除水机构，处理箱（1）的顶端固定连接驱动顶罩（16），驱动顶罩（16）内设有用于驱动压制除水机构和传送带（4）的驱动机构，传送带（4）的内侧设有支撑引水装置，挡罩（3）的底部一端与处理箱（1）内的底端之间固定连接固定板（7），固定板（7）一侧固定连接倾斜导板（8），倾斜导板（8）与处理箱（1）内的底端之间固定连接过滤网（9），固定板（7）远离倾斜导板（8）的一侧固定连接排出罩（10），排出罩（10）内设有间歇反压机构，所述固定板（7）固定连接分离罩（11），分离罩（11）与处理箱（1）内壁之间固定设有输出机构，所述传送带（4）为钢丝网带，多个分隔板（6）在传送带（4）上等距离分布，所述压制除水机构包括固定设置于驱动顶罩（16）内的驱动电机，驱动电机的输出轴固定连接驱动齿轮（28），驱动齿轮（28）的一侧啮合连接从动齿轮（30），从动齿轮（30）与传动辊（5）传动连接，驱动齿轮（28）的另一侧设有升降座（29），升降座（29）的侧边固定设有与驱动齿轮（28）相啮合的啮合齿，升降座（29）的侧边固定连接升降板（31），升降板（31）的底端固定连接压杆（17），压杆（17）的底端固定连接压板（18），驱动齿轮（28）为非全齿齿轮，从动齿轮（30）为全齿齿轮，驱动齿轮（28）间歇性的与从动齿轮（30）、升降座（29）侧边的啮合齿相啮合。
2.根据权利要求1所述的医疗废水环保处理设备，其特征在于，所述升降板（31）的顶端与驱动顶罩（16）内的顶部之间固定连接复位弹簧（33），升降板（31）的一端贯穿并滑动连接有第二导向杆（32），第二导向杆（32）与驱动顶罩（16）固定连接。
3.根据权利要求1所述的医疗废水环保处理设备，其特征在于，所述间歇反压机构包括开设于排出罩（10）内的反压通道（19）和排水口（20），反压通道（19）贯穿固定板（7），反压通道（19）内滑动连接反压挡板（21），反压挡板（21）固定连接牵引杆（24），分离罩（11）上固定连接双轴电机（13），双轴电机（13）的其中一个输出轴固定连接驱动轴（14），驱动轴（14）同轴固定连接牵引座（25），牵引座（25）内开设有曲形槽（26），牵引杆（24）的一端位于曲形槽（26）内并固定连接滚球（27）。
4.根据权利要求3所述的医疗废水环保处理设备，其特征在于，所述双轴电机（13）的外部设有电机罩（12），电机罩（12）与分离罩（11）固定连接，排出罩（10）的内侧固定连接固定块（22），固定块（22）固定连接第一导向杆（23），第一导向杆（23）贯穿反压挡板（21）并与之滑动连接。
5.根据权利要求4所述的医疗废水环保处理设备，其特征在于，所述输出机构包括固定设置于分离罩（11）与处理箱（1）之间的输出管（15），输出管（15）的顶部开设有接料口，双轴电机（13）的输出轴固定连接输送轴，输送轴位于输出管（15）内并固定连接螺旋输送板。
6.根据权利要求1所述的医疗废水环保处理设备，其特征在于，所述支撑引水装置包括引水罩（34），引水罩（34）的顶部固定连接支撑架（35），引水罩（34）与挡罩（3）固定连接。
说明书
一种医疗废水环保处理设备
技术领域
本发明涉及医疗废水处理技术领域，具体是一种医疗废水环保处理设备。
背景技术
医院污水来源及成分复杂，危害性大，来源主要是医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等排放的污水。污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征。如果含有病原微生物的医院污水，不经过消毒处理排放进入城市下水管道或环境水体，往往会造成水体的污染，引发各种疾病及传染病，严重危害人们的身体健康。
除此之外，医院的废水中往往还含有碎纱布、棉球、棉签、等小体积的固态垃圾。
然而现有的医疗废水处理设备不能很好的对医疗废水进行处理，导致废水中的有害物质不能有效的清除，严重危害人们身体的健康。
发明内容
本发明提供一种医疗废水环保处理设备，解决了上述背景技术中所提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种医疗废水环保处理设备，包括处理箱，处理箱的顶部一端固定连接进水斗，进水斗下方的处理箱内固定连接挡罩，挡罩内设有传送带，传送带的一端延伸至挡罩外，传送带的内侧两端均转动连接传动辊，传动辊与处理箱转动连接，传送带的外部固定连接多个分隔板，所述传送带的上方设有压制除水机构，处理箱的顶端固定连接驱动顶罩，驱动顶罩内设有用于驱动压制除水机构和传送带的驱动机构，传送带的内侧设有支撑引水装置，挡罩的底部一端与处理箱内的底端之间固定连接固定板，固定板一侧固定连接倾斜导板，倾斜导板与处理箱内的底端之间固定连接过滤网，固定板远离倾斜导板的一侧固定连接排出罩，排出罩内设有间歇反压机构，所述固定板固定连接分离罩，分离罩与处理箱内壁之间固定设有输出机构。
作为本发明的一种优选技术方案，所述传送带为钢丝网带，多个分隔板在传送带上等距离分布。
作为本发明的一种优选技术方案，所述压制除水机构包括固定设置于驱动顶罩内的驱动电机，驱动电机的输出轴固定连接驱动齿轮，驱动齿轮的一侧啮合连接从动齿轮，从动齿轮与传动辊传动连接，驱动齿轮的另一侧设有升降座，升降座的侧边固定设有与驱动齿轮相啮合的啮合齿，升降座的侧边固定连接升降板，升降板的底端固定连接压杆，压杆的底端固定连接压板，驱动齿轮为非全齿齿轮，从动齿轮为全齿齿轮，驱动齿轮间歇性的与从动齿轮、升降座侧边的啮合齿相啮合。
作为本发明的一种优选技术方案，所述升降板的顶端与驱动顶罩内的顶部之间固定连接复位弹簧，升降板的一端贯穿并滑动连接有第二导向杆，第二导向杆与驱动顶罩固定连接。
作为本发明的一种优选技术方案，所述间歇反压机构包括开设于排出罩内的反压通道和排水口，反压通道贯穿固定板，反压通道内滑动连接反压挡板，反压挡板固定连接牵引杆，分离罩上固定连接双轴电机，双轴电机的其中一个输出轴固定连接驱动轴，驱动轴同轴固定连接牵引座，牵引座内开设有曲形槽，牵引杆的一端位于曲形槽内并固定连接滚球。
作为本发明的一种优选技术方案，所述双轴电机的外部设有电机罩，电机罩与分离罩固定连接，排出罩的内侧固定连接固定块，固定块固定连接第一导向杆，第一导向杆贯穿反压挡板并与之滑动连接。
作为本发明的一种优选技术方案，所述输出机构包括固定设置于分离罩与处理箱之间的输出管，输出管的顶部开设有接料口，双轴电机的输出轴固定连接输送轴，输送轴位于输出管内并固定连接螺旋输送板。
作为本发明的一种优选技术方案，所述支撑引水装置包括引水罩，引水罩的顶部固定连接支撑架，引水罩与挡罩固定连接。
本发明具有以下有益之处：本发明通过设置传送带能够将污水与固体垃圾进行分离，通过设置压制除水机构能够将垃圾压制去水，通过设置多个过滤网能够对污水进行多级过滤，通过设置间歇反压机构能够间歇式的对污水进行反向施压使之反向流动，对过滤网中进行清理，避免过滤网堵塞，从而能够保证长久的过滤，对污水的处理效果好。（发明人：黄素香）
