申请日2020.06.15
公开（公告）日2021.02.12
IPC分类号C02F9/02
摘要
本实用新型公开了一种PVDF改性有机膜污水过滤处理装置，包括安装板、盛水组件和污水处理组件，盛水组件包括污水腔体、净水腔体和杂质腔体，污水腔体包括污水腔本体、挡板、弹簧和滑动板，污水腔本体安装在安装板上，挡板通过弹簧覆盖污水腔本体上的第一通孔，杂质腔体和污水腔体固定连接并覆盖第一通孔，滑动板和污水腔本体滑动连接可以推动滑动板，使挡板受力上移打开第一通孔，杂质进入杂质腔体中集中清理，污水处理组件包括第一PVDF有机膜、活性炭层和支撑网，支撑网和污水腔本体固定连接，以支撑第一PVDF有机膜和活性炭层对污水进行净化处理，净水腔体位于支撑网的另一侧盛放处理后的水可以重复使用，从而减少生活污水排放。
权利要求书
1.一种PVDF改性有机膜污水过滤处理装置，其特征在于，
包括安装板、盛水组件和污水处理组件，所述盛水组件包括污水腔体、净水腔体和杂质腔体，所述污水腔体包括污水腔本体、挡板、弹簧和滑动板，所述污水腔本体具有锥形槽和第一通孔，所述第一通孔位于所述锥形槽的一侧，所述污水腔本体与所述安装板固定连接，并位于所述安装板的一侧，所述挡板与所述污水腔本体滑动连接，并靠近所述第一通孔，所述弹簧与所述污水腔本体固定连接，并位于所述污水腔本体和所述挡板之间，所述滑动板包括滑动板本体和三角板，所述三角板与所述滑动板本体固定连接，并位于所述滑动板本体靠近所述第一通孔的一侧，所述滑动板本体与所述污水腔本体滑动连接，并位于所述锥形槽内，所述污水处理组件包括第一PVDF有机膜、活性炭层和支撑网，所述支撑网与所述污水腔本体固定连接，并位于所述锥形槽内，所述第一PVDF有机膜和所述活性炭层依次与所述支撑网固定连接，并位于所述支撑网靠近所述滑动板的一侧，所述杂质腔体与所述污水腔体固定连接，并覆盖所述第一通孔，所述净水腔体与所述污水腔本体固定连接，并位于所述污水腔本体远离所述安装板的一侧。
2.如权利要求1所述的一种PVDF改性有机膜污水过滤处理装置，其特征在于，
所述污水处理组件还包括第一密封圈，所述第一密封圈与所述支撑网固定连接，并位于所述支撑网和所述污水腔本体之间。
3.如权利要求1所述的一种PVDF改性有机膜污水过滤处理装置，其特征在于，
所述杂质腔体包括杂质壳、杂质盖和第二密封圈，所述杂质盖与所述杂质壳转动连接，并位于所述杂质壳的一侧，所述杂质壳与所述污水腔本体可拆卸连接，并位于所述污水腔本体的一侧，所述第二密封圈位于所述杂质壳和所述污水腔本体之间。
4.如权利要求3所述的一种PVDF改性有机膜污水过滤处理装置，其特征在于，
所述净水腔体具有排水口，所述排水口位于所述净水腔体的一侧。
5.如权利要求4所述的一种PVDF改性有机膜污水过滤处理装置，其特征在于，
所述滑动板还包括握把，所述握把与所述滑动板本体固定连接，并伸出所述污水腔本体。
6.如权利要求5所述的一种PVDF改性有机膜污水过滤处理装置，其特征在于，
所述杂质壳包括杂质壳本体和第二PVDF有机膜，所述第二PVDF有机膜与所述杂质壳本体固定连接，并位于所述杂质壳本体内，所述杂质壳本体与所述排水口连通。
7.如权利要求6所述的一种PVDF改性有机膜污水过滤处理装置，其特征在于，
所述盛水组件还包括水泵，所述水泵与所述净水腔体连通。
说明书
一种PVDF改性有机膜污水过滤处理装置
技术领域
本实用新型涉及污水处理设备领域，尤其涉及一种PVDF改性有机膜污水过滤处理装置。
背景技术
随着社会的发展，水资源越来越珍贵，污水处理设备能够有效地对污水进行处理，现阶段，在国家的大力支持下，生产污水处理已经走上正轨，处理后的污水能够重复使用，为环境的保护起到了巨大的作用。
但是在家庭生活中，家庭用水二次使用率很低，厨房中大量污染程度不高的家庭用水直接被排入下水道中，增加污水处理厂的处理负担，也造成了水资源的严重浪费。
实用新型内容
本实用新型的目的在于提供一种PVDF改性有机膜污水过滤处理装置，旨在解决现有家庭用水不处理直接排放浪费水资源同时也增加污水处理厂负担的问题。

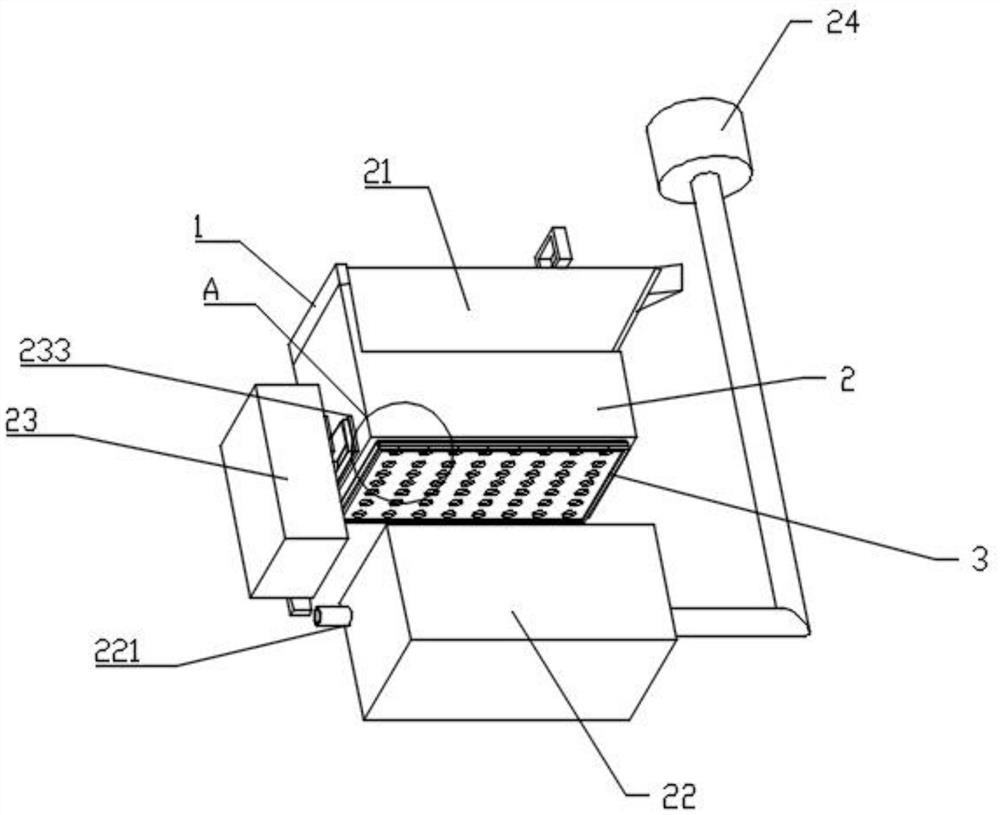

为实现上述目的，本实用新型提供了一种PVDF改性有机膜污水过滤处理装置，包括安装板、盛水组件和污水处理组件，所述盛水组件包括污水腔体、净水腔体和杂质腔体，所述污水腔体包括污水腔本体、挡板、弹簧和滑动板，所述污水腔本体具有锥形槽和第一通孔，所述第一通孔位于所述锥形槽的一侧，所述污水腔本体与所述安装板固定连接，并位于所述安装板的一侧，所述挡板与所述污水腔本体滑动连接，并靠近所述第一通孔，所述弹簧与所述污水腔本体固定连接，并位于所述污水腔本体和所述挡板之间，所述滑动板包括滑动板本体和三角板，所述三角板与所述滑动板本体固定连接，并位于所述滑动板本体靠近所述第一通孔的一侧，所述滑动板本体与所述污水腔本体滑动连接，并位于所述锥形槽内，所述污水处理组件包括第一PVDF有机膜、活性炭层和支撑网，所述支撑网与所述污水腔本体固定连接，并位于所述锥形槽内，所述第一PVDF有机膜和所述活性炭层依次与所述支撑网固定连接，并位于所述支撑网靠近所述滑动板的一侧，所述杂质腔体与所述污水腔体固定连接，并覆盖所述第一通孔，所述净水腔体与所述污水腔本体固定连接，并位于所述污水腔本体远离所述安装板的一侧。
其中，所述污水处理组件还包括第一密封圈，所述第一密封圈与所述支撑网固定连接，并位于所述支撑网和所述污水腔体之间。
其中，所述杂质腔体包括杂质壳、杂质盖和第二密封圈，所述杂质盖与所述杂质壳转动连接，并位于所述杂质壳的一侧，所述杂质壳与所述污水腔本体可拆卸连接，并位于所述污水腔本体的一侧，所述第二密封圈位于所述杂质壳和所述污水腔本体之间。
其中，所述净水腔体具有排水口，所述排水口位于所述净水腔体的一侧。
其中，所述滑动板还包括握把，所述握把与所述滑动板本体固定连接，并伸出所述污水腔本体。
其中，所述杂质壳包括杂质壳本体和第二PVDF有机膜，所述第二PVDF有机膜与所述杂质壳本体固定连接，并位于所述杂质壳本体内，所述杂质壳本体与所述排水口连通。
其中，所述盛水组件还包括水泵，所述水泵与所述净水腔体连通。
本实用新型的一种PVDF改性有机膜污水过滤处理装置，所述污水腔本体用于盛放需要处理的污水；所述挡板与所述污水腔本体滑动连接，所述弹簧与所述污水腔本体固定连接，通过弹簧的弹力可以使所述挡板遮挡所述第一通孔，使污水不外漏，所述三角板与所述滑动板本体固定连接，所述滑动板与所述污水腔本体滑动连接，在污水处理后所述污水腔本体中只含有油，泥固体残渣等杂质了，通过滑动所述滑动板，使所述三角板挤压所述挡板而使所述第一通孔打开，从而可以将杂质从所述第一通孔排出，所述支撑网与所述污水腔体固定连接，并位于所述锥形槽内，用于支撑过滤用的组件；所述第一PVDF有机膜和所述活性炭层依次与所述支撑网固定连接，通过所述第一PVDF有机膜和所述活性炭层将污水中的杂质和水分离提纯，所述杂质腔体与所述污水腔体固定连接，杂质最终进入所述污水腔体，所述净水腔体与所述污水腔本体固定连接使处理过的水流入净水腔体，从而便于后续使用。通过所述第一PVDF有机膜和所述活性炭层对污水进行处理，然后杂质被所述滑动杆推动进入所述杂质腔体中积累，最后集中清理，可以减少生活污水的排放，处理后的水可用于家庭清洁，浇花等，从而解决现有家庭用水不处理直接排放浪费水资源同时也增加污水处理厂负担的问题。
（发明人：方克龙;张炜;汪小四）
