申请日2020.06.28
公开（公告）日2021.02.26
IPC分类号C02F9/02
摘要
本实用新型公开了一种组合式污水过滤带，包括框架，框架的底端开设有通水口，框架的一侧开设有限位槽，限位槽的内壁固定设有密封片，框架的另一侧固定设有限位条，框架与炭盒卡合连接，框架底端两侧的内壁均通过锁紧螺栓分别与炭盒底端的两侧固定连接，炭盒的顶端和炭盒的底端均固定设有防护网，本实用新型的有益效果是：本实用新型一种组合式污水过滤带，通过将炭盒与框架卡合，并且通过锁紧螺栓将炭盒与框架固定连接，提高了炭盒的强度和牢固性，通过托板将炭盒与顶板固定连接，顶板表面的过滤网可对污水进行初步过滤，通过在炭盒的顶端和底端设置防护网，可对污水进行二次过滤，炭盒内部的活性炭可对污水净化。
权利要求书

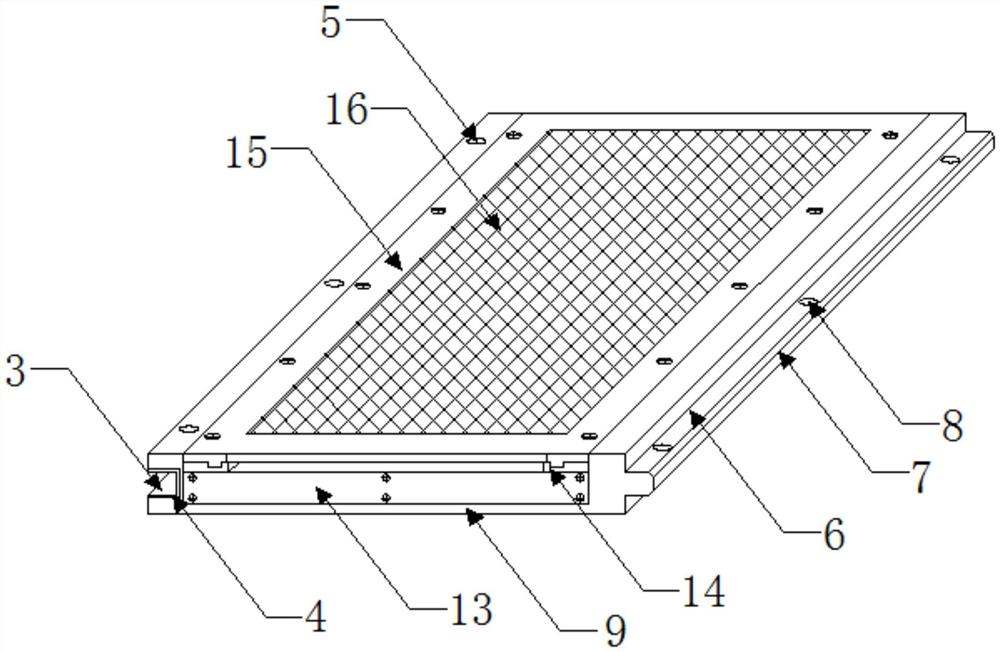

1.一种组合式污水过滤带，包括框架(1)，其特征在于，所述框架(1)的底端开设有通水口(2)，所述框架(1)的一侧开设有限位槽(3)，所述限位槽(3)的内壁固定设有密封片(4)，所述框架(1)的另一侧固定设有限位条(6)，所述框架(1)与炭盒(9)卡合连接，所述框架(1)底端两侧的内壁均通过锁紧螺栓(10)分别与炭盒(9)底端的两侧固定连接，所述炭盒(9)的顶端和炭盒(9)的底端均固定设有防护网(11)，所述炭盒(9)的内部放置有活性炭(12)，所述炭盒(9)顶端的两侧均固定设有托板(14)，两个所述托板(14)的顶端均通过锁紧螺栓(10)分别与顶板(15)底端的两侧固定连接，所述顶板(15)的表面固定设有过滤网(16)。
2.根据权利要求1所述的一种组合式污水过滤带，其特征在于：所述限位槽(3)的顶端和底端均开设有三个第一连接孔(5)，所述限位条(6)的顶端开设有三个第二连接孔(8)。
3.根据权利要求1所述的一种组合式污水过滤带，其特征在于：所述限位条(6)的一端固定设有导向条(7)。
4.根据权利要求1所述的一种组合式污水过滤带，其特征在于：两个所述托板(14)顶端的一侧均开设有密封槽(17)，所述顶板(15)底端的两侧均固定设有密封条(18)，两个所述密封条(18)分别与两个密封槽(17)卡合连接。
5.根据权利要求1所述的一种组合式污水过滤带，其特征在于：所述炭盒(9)的正面通过固定螺栓固定设有盖板(13)。
6.根据权利要求1所述的一种组合式污水过滤带，其特征在于：两个所述防护网(11)和过滤网(16)均采用不锈钢材质制成。
说明书
一种组合式污水过滤带
技术领域
本实用新型涉及一种过滤带，特别涉及一种组合式污水过滤带，属于水处理技术领域。
背景技术
目前在工业生产和日常生活中，都会产生大量的污水，而为了保护环境和资源再利用，一般都会对污水进行处理，而首要的方式就是通过过滤带对污水进行过滤，现有的过滤带结构比较单一，强度比较低，过滤效果差，且现有的过滤带难以与其他的过滤带连接使用，灵活性较差。
实用新型内容
本实用新型的目的在于提供一种组合式污水过滤带，以解决上述背景技术中提出的现有的过滤带结构比较单一，强度比较低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种组合式污水过滤带，包括框架，所述框架的底端开设有通水口，所述框架的一侧开设有限位槽，所述限位槽的内壁固定设有密封片，所述框架的另一侧固定设有限位条，所述框架与炭盒卡合连接，所述框架底端两侧的内壁均通过锁紧螺栓分别与炭盒底端的两侧固定连接，所述炭盒的顶端和炭盒的底端均固定设有防护网，所述炭盒的内部放置有活性炭，所述炭盒顶端的两侧均固定设有托板，两个所述托板的顶端均通过锁紧螺栓分别与顶板底端的两侧固定连接，所述顶板的表面固定设有过滤网。
作为本实用新型的一种优选技术方案，所述限位槽的顶端和底端均开设有三个第一连接孔，所述限位条的顶端开设有三个第二连接孔。
作为本实用新型的一种优选技术方案，所述限位条的一端固定设有导向条。
作为本实用新型的一种优选技术方案，两个所述托板顶端的一侧均开设有密封槽，所述顶板底端的两侧均固定设有密封条，两个所述密封条分别与两个密封槽卡合连接。
作为本实用新型的一种优选技术方案，所述炭盒的正面通过固定螺栓固定设有盖板。
作为本实用新型的一种优选技术方案，两个所述防护网和过滤网均采用不锈钢材质制成。
与现有技术相比，本实用新型的有益效果是：本实用新型一种组合式污水过滤带，通过将炭盒与框架卡合，并且通过锁紧螺栓将炭盒与框架固定连接，提高了炭盒的强度和牢固性，通过托板将炭盒与顶板固定连接，顶板表面的过滤网可对污水进行初步过滤，通过在炭盒的顶端和底端设置防护网，可对污水进行二次过滤，污水经过炭盒时，炭盒内部的活性炭可对污水净化，提高了对污水的过滤效果，通过在框架的两侧分别设置限位槽和限位条，便于连接另一个框架的限位条和限位槽，灵活性较好，限位槽内部的密封片能够提高限位槽与限位条之间的密封性。
（发明人：何敏汛）
