申请日2020.07.02
公开（公告）日2021.02.26
IPC分类号C02F1/00
摘要
本实用新型涉及内流式格栅除污机，包括机架、网板组件、反冲洗单元、集渣输送单元、链传动单元、动力驱动单元以及挡水导流组件。机架内置于污水渠中。动力驱动单元固定于机架上，以借助于链传动单元带动网板组件进行环形运转。集渣输送单元横穿网板组件。反冲洗单元正对应于集渣输送单元，且布置于网板组件的正上方。在机架迎水端开设有进水洞口。挡水导流组件的数量设置为2，且分别布置于进水洞口的左、右侧。挡水组件与机架相连接、且其自由端与污水渠的内侧壁相贴靠。这样一来，从而有效地严禁了污水越过网板组件而直接进入到清水中情况的出现，再者，还大大地简化了内流式格栅除污机的安装工序，且其安装、调试后即可直接进入到工作状态。
权利要求书
1.一种内流式格栅除污机，其与污水渠相配套使用，包括机架、网板组件、反冲洗单元、集渣输送单元、链传动单元以及动力驱动单元；所述机架横跨于污水渠的正上方，且与地基相锚固；所述网板组件内置于机架内，且呈环形布置；所述链传动单元内置于所述机架内，且与所述网板组件相配套使用；所述动力驱动单元固定于所述机架的侧壁上，以借助于所述链传动单元带动所述网板组件进行环形运转；所述集渣输送单元亦固定于所述机架上，且横穿所述网板组件；所述反冲洗单元正对应于所述集渣输送单元，且布置于所述网板组件的正上方；在所述机架迎水端开设有进水洞口，其特征在于，还包括有挡水导流组件；所述挡水导流组件的数量设置为2，且分别布置于所述进水洞口的左、右侧；所述挡水导流组件与所述机架相连接、且其自由端与污水渠的内侧壁相贴靠。
2.根据权利要求1所述的内流式格栅除污机，其特征在于，所述挡水导流组件包括可伸缩架以及包覆于所述可伸缩架上的蒙皮；所述可伸缩架包括有第一连接杆、第二连接杆以及连杆组件；所述连杆组件连接于所述第一连接杆和所述第二连接杆之间，且其由多个连杆相互交叉、且铰接而成；所述第一连接杆、所述第二连接杆分别与所述机架、污水渠的侧壁相固定。
3.根据权利要求2所述的内流式格栅除污机，其特征在于，所述第二连接杆借助于膨胀螺丝固定于污水渠侧壁上；相对应地，沿其长度方向，在所述第二连接杆的侧壁上开设有供所述膨胀螺丝穿越的固定孔。
4.根据权利要求1所述的内流式格栅除污机，其特征在于，所述挡水导流组件包括有不锈钢挡水板；所述不锈钢挡水板铰接于所述机架上，且可沿用水流方向进行摆动。
5.根据权利要求4所述的内流式格栅除污机，其特征在于，所述挡水导流组件还包括合页；所述合页铰接于所述不锈钢挡水板和所述机架之间。
说明书
一种内流式格栅除污机
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种内流式格栅除污机。
背景技术
内流式格栅除污机是一种用于污水处理中通过格栅将污物与液体分离的除污机械装置，广泛应用于市政污水处理工程以及石化、轻工、化纤、造纸、制药、皮革等工业行业的水处理系统。现有的格栅除污机主要由机架、网板组件、反冲洗单元、集渣输送单元、链传动单元以及动力驱动单元组成。机架为左右两侧不封闭的箱体，机架安装于污水渠的中央。然而，由于所预安装内流式格栅除污机的污水渠宽度尺寸大小不一，从而导致机架和渠壁之间必然存在较大的间隙。而在现有技术中，当内流式格栅除污机相对于污水渠置放到位后，通常采用人工混泥土筑坝的方式对上述间隙进行封堵，如图1中所示。上述操作方案费时费力，且需要投入较大的人力成本以及物力成本，且水泥固化需要一定的等待期，滞后了内流式格栅除污机实际投入到工作状态的时间，因而，亟待技术人员解决上述问题。
实用新型内容
本实用新型要解决的技术问题是提供一种结构设计简单，利于进行制造成型，且有效杜绝污水越过网板组件，进而确保污水得到充分处理的内流式格栅除污机。
为了解决上述技术问题，本实用新型涉及了一种内流式格栅除污机，其与污水渠相配套使用，包括机架、网板组件、反冲洗单元、集渣输送单元、链传动单元以及动力驱动单元。机架横跨于污水渠的正上方，且与地基相锚固。网板组件内置于机架内，且呈环形布置。链传动单元内置于机架内，且与网板组件相配套使用。动力驱动单元固定于机架的侧壁上，以借助于上述链传动单元带动网板组件进行环形运转。集渣输送单元亦固定于机架上，且横穿网板组件。反冲洗单元正对应于集渣输送单元，且布置于网板组件的正上方。在机架迎水端开设有进水洞口。另外，该内流式格栅除污机还包括有挡水导流组件。挡水导流组件的数量设置为2，且分别布置于进水洞口的左、右侧。挡水组件与机架相连接、且其自由端与污水渠的内侧壁相贴靠。

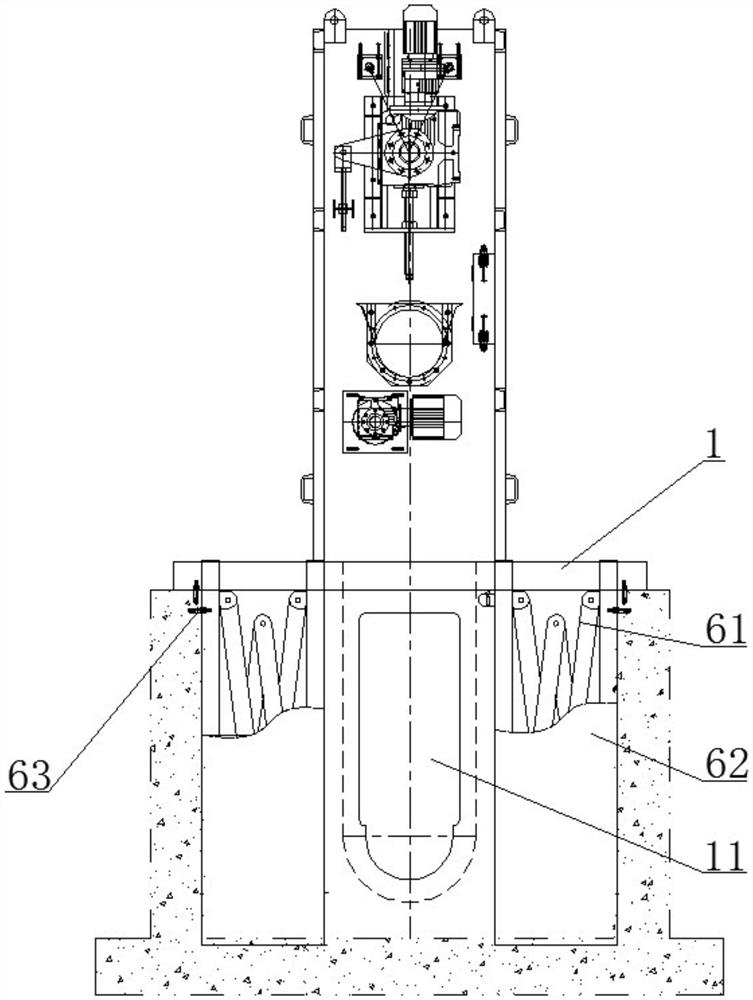

作为本实用新型技术方案的进一步改进，上述挡水导流组件优选包括可伸缩架以及包覆于该可伸缩架上的蒙皮。可伸缩架包括有第一连接杆、第二连接杆以及连杆组件。连杆组件连接于第一连接杆和第二连接杆之间，且其由多个连杆相互交叉、且铰接而成。第一连接杆、第二连接杆分别与机架、污水渠的侧壁相固定。
作为本实用新型技术方案的更进一步改进，上述第二连接杆借助于膨胀螺丝固定于污水渠侧壁上，相对应地，沿其长度方向，在第二连接杆的侧壁上开设有供上述膨胀螺丝穿越的固定孔。
作为上述技术方案的一种改型设计，挡水导流组件亦可包括有不锈钢挡水板。不锈钢挡水板铰接于机架上，且可沿用水流方向进行摆动。
作为本实用新型技术方案的进一步改进，上述挡水导流组件还包括合页。合页铰接于不锈钢挡水板和机架之间
相较于传统设计结构的内流式格栅除污机，在本实用新型所公开的技术方案中，其机架上增设有挡水组件，且顶严了机架与污水渠侧壁之间的间隙，从而有效地严禁了其污水越过网板组件而直接进入到清水中情况的出现，进而确保了内流式格栅除污机工作效能的充分发挥；再者，还大大地简化了内流式格栅除污机的安装工序，且具有较低的安装施工成本；另外，更外重要的是，通过采用上述技术方案进行设置，还确保了内流式格栅除污机安装、调试后即可直接进入到工作状态，即实现了“即装即用”目的。
（发明人：李会涛;仝书强;吴胜杰;颜登科;史军伟）
