申请日2020.07.01
公开（公告）日2021.02.26
IPC分类号C02F9/02
摘要
本实用新型涉及一种陶瓷膜去除污水中杂质的装置，包括箱体，所述箱体内部由上至下依次设置有第一过滤网、过滤箱以及安装箱，所述第一过滤网底部四周设置有支撑框，所述支撑框外壁与箱体内壁固定连接，所述箱体左侧连通有排出管，且所述第一过滤网向左侧倾斜，所述过滤箱内设置有第二过滤网，且所述第二过滤网对称设置于过滤箱上下两侧，所述过滤箱内填充有活性炭，所述过滤箱两侧对称开设有固定槽，所述箱体内壁两侧对称设置有固定板，所述过滤箱通过固定槽以及固定板与箱体卡合连接，本实用新型结构简单，设计合理，通过多层过滤部件，能够更好的对污水进行过滤，并且方便将箱体内的各过滤部件进行安装拆卸，从而降低清理难度。
权利要求书

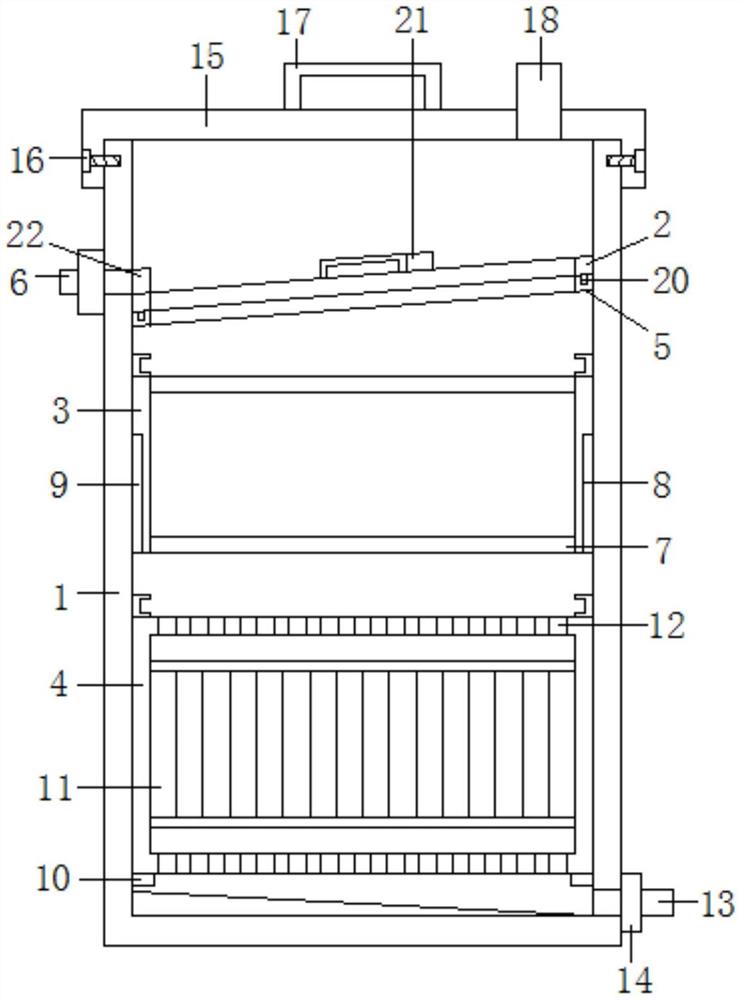

1.一种陶瓷膜去除污水中杂质的装置，包括箱体(1)，其特征在于：所述箱体(1)内部由上至下依次设置有第一过滤网(2)、过滤箱(3)以及安装箱(4)，所述第一过滤网(2)底部四周设置有支撑框(5)，所述支撑框(5)外壁与箱体(1)内壁固定连接，所述箱体(1)左侧连通有排出管(6)，且所述第一过滤网(2)向左侧倾斜，所述过滤箱(3)内设置有第二过滤网(7)，且所述第二过滤网(7)对称设置于过滤箱(3)上下两侧，所述过滤箱(3)内填充有活性炭，所述过滤箱(3)两侧对称开设有固定槽(8)，所述箱体(1)内壁两侧对称设置有固定板(9)，所述过滤箱(3)通过固定槽(8)以及固定板(9)与箱体(1)卡合连接，所述安装箱(4)底部两侧对称设置有稳定板(10)，且所述稳定板(10)与箱体(1)固定连接，所述安装箱(4)内设置有陶瓷膜管(11)，所述安装箱(4)上下两侧对称开设有通孔(12)，所述箱体(1)右侧设置有出水管(13)，所述出水管(13)与箱体(1)内腔底面相连通，所述排出管(6)以及出水管(13)上均设置有控制阀(14)，所述箱体(1)顶部设置有箱盖(15)，所述箱盖(15)四周设置有螺栓(16)，且所述螺栓(16)栓尾贯穿箱盖(15)与箱体(1)螺纹连接，所述箱盖(15)顶部中间、第一过滤网(2)顶部两侧、过滤箱(3)顶部两侧以及安装箱(4)顶部两侧均设置有把手(17)，所述箱盖(15)顶部右侧设置有进液管(18)，所述进液管(18)与箱体(1)内腔相连通。
2.根据权利要求1所述的一种陶瓷膜去除污水中杂质的装置，其特征在于：所述支撑框(5)顶部两侧对称开设有卡槽(19)。
3.根据权利要求2所述的一种陶瓷膜去除污水中杂质的装置，其特征在于：所述第一过滤网(2)底部两侧对称设置有卡板(20)，所述第一过滤网(2)通过卡板(20)以及卡槽(19)与支撑框(5)卡合连接。
4.根据权利要求1所述的一种陶瓷膜去除污水中杂质的装置，其特征在于：所述第一过滤网(2)顶部两侧对称设置有第一斜板(21)，所述第一斜板(21)设置于把手(17)右侧，且所述第一斜板(21)与把手(17)相贴合。
5.根据权利要求1所述的一种陶瓷膜去除污水中杂质的装置，其特征在于：所述箱体(1)内壁设置有第二斜板(22)，所述第二斜板(22)对称设置于排出管(6)两侧，且所述第二斜板(22)与第一过滤网(2)固定连接。
6.根据权利要求1所述的一种陶瓷膜去除污水中杂质的装置，其特征在于：所述箱体(1)内腔底面设置有向出水管(13)倾斜的斜面结构。
说明书
一种陶瓷膜去除污水中杂质的装置
技术领域
本实用新型涉及一种陶瓷膜去除污水中杂质的装置，属于水处理设备技术领域。
背景技术
水处理行业中往往要通过过滤装置实现水中杂质的脱除，现有的过滤装置主要有石英砂过滤器和活性炭过滤器，但受到其本身结构的限制，存在过滤效率不高的缺陷，陶瓷膜又称无机陶瓷膜，是以无机陶瓷材料经特殊工艺制备而形成的非对称膜，以支撑体为支撑层，活性分离层为膜层，经高温烧结而成的具有多孔结构的精密陶瓷膜过滤材料，使多层过滤部件以及陶瓷膜管相互配合，更好的对污水进行过滤，并且要能够方便进行安装拆卸，降低清理难度，为此，提供一种陶瓷膜去除污水中杂质的装置。
实用新型内容
本实用新型的目的在于提供一种陶瓷膜去除污水中杂质的装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种陶瓷膜去除污水中杂质的装置，包括箱体，所述箱体内部由上至下依次设置有第一过滤网、过滤箱以及安装箱，所述第一过滤网底部四周设置有支撑框，所述支撑框外壁与箱体内壁固定连接，所述箱体左侧连通有排出管，且所述第一过滤网向左侧倾斜，所述过滤箱内设置有第二过滤网，且所述第二过滤网对称设置于过滤箱上下两侧，所述过滤箱内填充有活性炭，所述过滤箱两侧对称开设有固定槽，所述箱体内壁两侧对称设置有固定板，所述过滤箱通过固定槽以及固定板与箱体卡合连接，所述安装箱底部两侧对称设置有稳定板，且所述稳定板与箱体固定连接，所述安装箱内设置有陶瓷膜管，所述安装箱上下两侧对称开设有通孔，所述箱体右侧设置有出水管，所述出水管与箱体内腔底面相连通，所述排出管以及出水管上均设置有控制阀，所述箱体顶部设置有箱盖，所述箱盖四周设置有螺栓，且所述螺栓栓尾贯穿箱盖与箱体螺纹连接，所述箱盖顶部中间、第一过滤网顶部两侧、过滤箱顶部两侧以及安装箱顶部两侧均设置有把手，所述箱盖顶部右侧设置有进液管，所述进液管与箱体内腔相连通。
进一步的，所述支撑框顶部两侧对称开设有卡槽。
进一步的，所述第一过滤网底部两侧对称设置有卡板，所述第一过滤网通过卡板以及卡槽与支撑框卡合连接。
进一步的，所述第一过滤网顶部两侧对称设置有第一斜板，所述第一斜板设置于把手右侧，且所述第一斜板与把手相贴合。
进一步的，所述箱体内壁设置有第二斜板，所述第二斜板对称设置于排出管两侧，且所述第二斜板与第一过滤网固定连接。
进一步的，所述箱体内腔底面设置有向出水管倾斜的斜面结构。
本实用新型的有益效果是：
1、通过多层过滤部件，能够更好的对污水进行过滤，并且方便将箱体内的各过滤部件进行安装拆卸，从而降低清理难度。
2、通过设置卡板以及卡槽，方便将第一过滤网与支撑框之间进行安装拆卸，通过设置固定槽以及固定板，方便将过滤箱与箱体之间进行安装拆卸，通过设置稳定板，能够对安装箱进行支撑，将箱体与箱盖之间通过螺栓进行连接，方便将箱体内的各部件取出。
3、通过设置第一斜板以及第二斜板，能够更好的将第一过滤网顶部的杂质导至排出管内，在箱体内腔底面设置有向出水管倾斜的斜面结构，便于过滤后水的排出，实用性强。
（发明人：许艳芳;张立志;黄保玺）
