申请日2020.07.09
公开（公告）日2021.02.26
IPC分类号C02F9/02
摘要
本实用新型公开了一种污水处理用的活性炭过滤装置，具体涉及工业过滤设备领域，包括筒体，筒体的顶端通过安装台可拆卸连接有密封盖，密封盖的底端通过第一安装座螺纹连接有粗过滤筒，筒体内部的底端固定设有导向座，导向座顶端的中部插接有支杆，支杆的顶端固定连接有第一滤网，支杆的顶部固定连接有第二滤网，支杆的底端通过第二安装座螺纹连接有活性炭层。本实用新型方便及时清理粗过滤筒，避免影响污水处理效率；通过多个过滤结构的设置，增加过滤效果，方便清洗各过滤结构，保证过滤结构的实用性，且方便更换新的活性炭层，保证活性炭的过滤效果，从而解决污水过滤装置过滤效果不佳的问题。
权利要求书

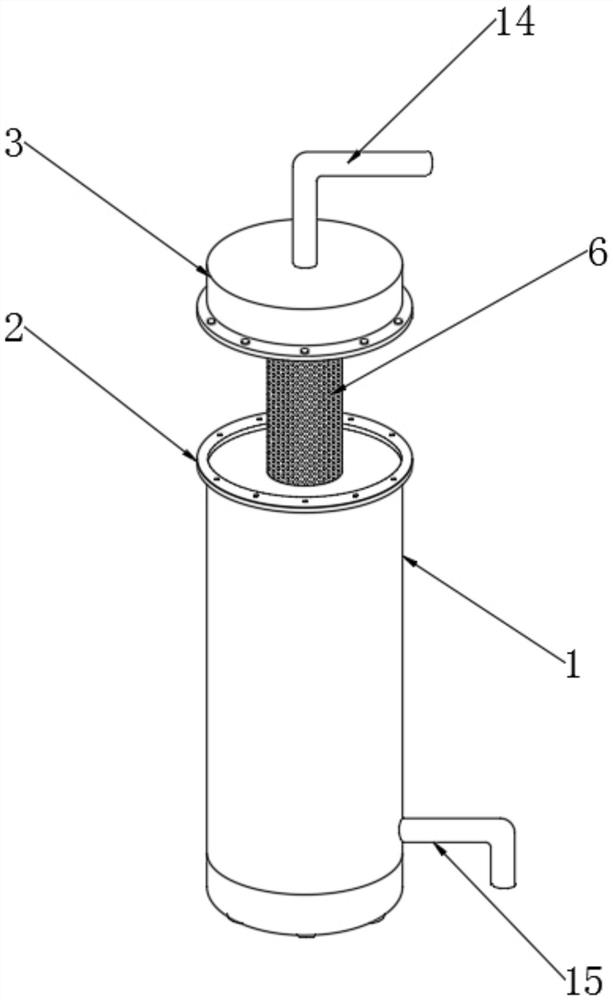

1.一种污水处理用的活性炭过滤装置，其特征在于：包括筒体（1），所述筒体（1）的顶端通过安装台（2）可拆卸连接有密封盖（3），所述密封盖（3）的底端通过第一安装座（5）螺纹连接有粗过滤筒（6），所述粗过滤筒（6）的表面开设有若干个过滤孔（7），所述筒体（1）内部的底端固定设有导向座（8），所述导向座（8）顶端的中部插接有支杆（9），所述支杆（9）的顶端固定连接有第一滤网（10），所述支杆（9）的顶部固定连接有第二滤网（11），所述第一滤网（10）的孔径大于第二滤网（11）的孔径，所述支杆（9）的底端通过第二安装座（12）螺纹连接有活性炭层（13）。
2.如权利要求1所述的一种污水处理用的活性炭过滤装置，其特征在于：所述密封盖（3）的外壁的底端固定连接有凸台，所述凸台的底端固定设有密封橡胶圈，所述凸台和密封橡胶圈均为环形结构，所述凸台和安装台（2）上均开设有相匹配的若干个销孔，若干个所述销孔的内部均插接有销钉。
3.如权利要求2所述的一种污水处理用的活性炭过滤装置，其特征在于：所述密封盖（3）底端的中部固定连接有导流杆（4），所述导流杆（4）呈螺旋结构。
4.如权利要求1所述的一种污水处理用的活性炭过滤装置，其特征在于：所述粗过滤筒（6）位于第一滤网（10）的正上方，且所述粗过滤筒（6）的孔径大于第一滤网（10）的孔径。
5.如权利要求3所述的一种污水处理用的活性炭过滤装置，其特征在于：所述密封盖（3）顶端的中部固定连接有进水管（14），所述筒体（1）一侧的底部固定连接有出水管（15），且所述进水管（14）和出水管（15）均为“L”形结构。
6.如权利要求1所述的一种污水处理用的活性炭过滤装置，其特征在于：所述筒体（1）的底端固定连接有底座，所述底座的底端固定设有多个凸体，多个所述凸体的表面均固定设有橡胶垫。
说明书
一种污水处理用的活性炭过滤装置
技术领域
本实用新型涉及一种污水过滤装置，尤其涉及一种污水处理用的活性炭过滤装置。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。地埋式污水处理设备适宜住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、 水产加工厂、牲蓄加工厂、乳品加工厂等生活污水和与之类似的工业有机废水，如纺织、啤酒、造纸、制革、食品、化工等行业的有机污水处理，主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利用。
由于污水中混杂着较大的杂质，传统的污水处理设备在进行排污水的过程中，当污水排进过滤装置的内部时，污水中较大的杂质易将第一步骤的过滤结构堵塞，若不及时清理，则会影响污水处理效率，现有的污水过滤装置通常为一体式结构，不便于清理内部的过滤结构，且污水中的杂质大小不一，单一的过滤结构无法过滤较多的杂质，过滤效果不佳，通常污水处理设备中增加活性炭过滤结构，污水过滤设备使用时间过久时，活性炭的过滤效果大大降低，现有的污水过滤装置不能更换活性炭层，从而降低污水过滤效果。
实用新型内容
本实用新型为了解决现有技术的上述不足，提出了一种污水处理用的活性炭过滤装置。
为了解决上述技术问题，本实用新型采用以下技术方案：一种污水处理用的活性炭过滤装置，包括筒体，所述筒体的顶端通过安装台可拆卸连接有密封盖，所述密封盖的底端通过第一安装座螺纹连接有粗过滤筒，所述粗过滤筒的表面开设有若干个过滤孔，所述筒体内部的底端固定设有导向座，所述导向座顶端的中部插接有支杆，所述支杆的顶端固定连接有第一滤网，所述支杆的顶部固定连接有第二滤网，所述第一滤网的孔径大于第二滤网的孔径，所述支杆的底端通过第二安装座螺纹连接有活性炭层。
优选地，所述密封盖的外壁的底端固定连接有凸台，所述凸台的底端固定设有密封橡胶圈，所述凸台和密封橡胶圈均为环形结构，通过密封橡胶圈的设置，增加密封盖与筒体之间安装的密封性，若干个所述销孔的内部均插接有销钉，方便拆装密封盖，从而便于工作人员进行检修和清洗筒体内部。
优选地，所述凸台和安装台上均开设有相匹配的若干个销孔，所述密封盖底端的中部固定连接有导流杆，所述导流杆呈螺旋结构，提高污水进入筒体内部的流速。
优选地，所述粗过滤筒位于第一滤网的正上方，且所述粗过滤筒的孔径大于第一滤网的孔径，方便对污水进行初步过滤，从而过滤出较大的杂质在粗过滤筒内部。
优选地，所述密封盖顶端的中部固定连接有进水管，所述筒体一侧的底部固定连接有出水管，且所述进水管和出水管均为“L”形结构，方便进水和排水工作。
优选地，所述筒体的底端固定连接有底座，所述底座的底端固定设有多个凸体，多个所述凸体的表面均固定设有橡胶垫，增加筒体放置在平面时的稳固性。
本实用新型的设计要点其一在于，通过筒体的顶端可拆卸连接有密封盖，密封盖的底端通过第一安装座螺纹连接有粗过滤筒，且粗过滤筒的表面开设有若干个过滤孔，当污水通过进水管穿过密封盖再经过粗过滤筒排入筒体内部，将污水中较大的杂质过滤出滞留在粗过滤筒的内部，方便及时清理粗过滤筒，避免影响污水处理效率；其二在于，通过导向座顶端的中部插接有支杆，支杆的顶端固定连接有第一滤网和第二滤网，通过多个过滤结构的设置，增加过滤效果，且支杆的底端通过第二安装座螺纹连接有活性炭层，当该过滤装置的过滤效果不佳时，将密封盖拆卸下来取下支杆，方便清洗第一滤网和第二滤网，保证过滤结构的实用性，再通过第二安装座取下活性炭层，方便更换新的活性炭层，保证活性炭的过滤效果，从而解决污水过滤装置使用时间过长时过滤效果不佳的问题。
（发明人：贺金泉;汪超;唐晓晖）
