申请日2020.06.04
公开（公告）日2021.02.26
IPC分类号B01D29/03; B01D29/56
摘要

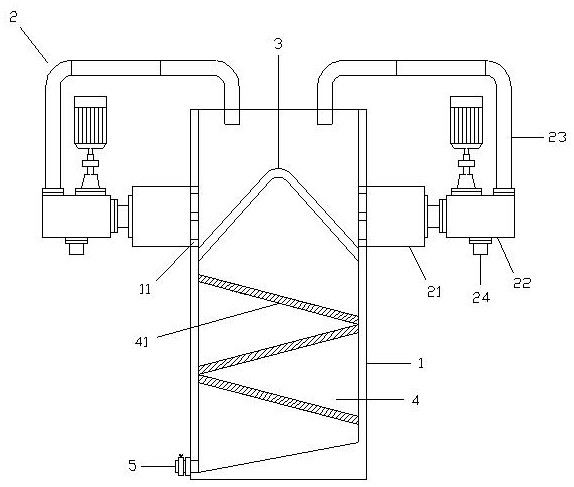

本实用新型公开了一种污水处理装置，包括有处理罐，及设置于处理罐两侧的循环机构，及设置于处理罐内的一级过滤装置，及设置于处理罐内的、位于一级过滤装置下方的二级过滤装置，及设置于处理罐底部的出水口，所述一级过滤装置为一安装于处理罐上半部位置的一级过滤网板，所述一级过滤装置呈锥形状设置，所述处理罐对应一级过滤装置的两翼处开有循环口，所述循环机构包括有与循环口连通的回收箱，及与回收箱连通的抽水机构，及一端与抽水机构出水端连通的、伸入于处理罐进口处的循环水管；该污水处理装置能够避免出现堵塞情况。
权利要求书
1.一种污水处理装置，包括有处理罐，及设置于处理罐两侧的循环机构，及设置于处理罐内的一级过滤装置，及设置于处理罐内的、位于一级过滤装置下方的二级过滤装置，及设置于处理罐底部的出水口，其特征在于：所述一级过滤装置为一安装于处理罐上半部位置的一级过滤网板，所述一级过滤装置呈锥形状设置，所述处理罐对应一级过滤装置的两翼处开有循环口，所述循环机构包括有与循环口连通的回收箱，及与回收箱连通的抽水机构，及一端与抽水机构出水端连通的、伸入于处理罐进口处的循环水管。
2.根据权利要求1所述的一种污水处理装置，其特征在于：所述二级过滤装置包括有安装于处理罐下半部位置的二级过滤网板。
3.根据权利要求2所述的一种污水处理装置，其特征在于：所述二级过滤网板呈滑坡状设置、且设有一个以上。
4.根据权利要求3所述的一种污水处理装置，其特征在于：相邻的所述二级过滤网板呈镜像对称设置。
5.根据权利要求4所述的一种污水处理装置，其特征在于：所述循环口设有一个以上、且分别与对应侧的回收箱连通。
6.根据权利要求1-5中任一项所述的一种污水处理装置，其特征在于：所述循环口的水平位置处于一级过滤装置的水平位置区间内。
7.根据权利要求6所述的一种污水处理装置，其特征在于：所述一级过滤装置的网孔孔径大于二级过滤网板的网孔孔径。
8.根据权利要求7所述的一种污水处理装置，其特征在于：各个所述二级过滤网板的网孔孔径从上往下为递减设置。
9.根据权利要求1所述的一种污水处理装置，其特征在于：所述抽水机构还连有排污口。
10.根据权利要求9所述的一种污水处理装置，其特征在于：所述排污口朝向向下。
说明书
一种污水处理装置
技术领域
本实用新型涉及一种污水处理装置。
背景技术
污水处理 (sewage treatment,wastewater treatment)：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的污水处理装置处理效率较差，特别是初步过滤时，各种杂物容易对滤板造成堵塞，长期下来，不但滤污水能力降低，且还影响了正常的使用。
实用新型内容
针对现有技术中的不足，本实用新型的目的是提供一种能够避免出现堵塞情况的污水处理装置。
本实用新型解决其技术问题所采用的技术方案是：
一种污水处理装置，包括有处理罐，及设置于处理罐两侧的循环机构，及设置于处理罐内的一级过滤装置，及设置于处理罐内的、位于一级过滤装置下方的二级过滤装置，及设置于处理罐底部的出水口，所述一级过滤装置为一安装于处理罐上半部位置的一级过滤网板，所述一级过滤装置呈锥形状设置，所述处理罐对应一级过滤装置的两翼处开有循环口，所述循环机构包括有与循环口连通的回收箱，及与回收箱连通的抽水机构，及一端与抽水机构出水端连通的、伸入于处理罐进口处的循环水管。
作为优选，所述二级过滤装置包括有安装于处理罐下半部位置的二级过滤网板。
进一步的，所述二级过滤网板呈滑坡状设置、且设有一个以上。
更进一步的，相邻的所述二级过滤网板呈镜像对称设置。
优选的，所述循环口设有一个以上、且分别与对应侧的回收箱连通。
作为优选，所述循环口的水平位置处于一级过滤装置的水平位置区间内。
进一步的，所述一级过滤装置的网孔孔径大于二级过滤网板的网孔孔径。
更进一步的，各个所述二级过滤网板的网孔孔径从上往下为递减设置。
作为优选，所述抽水机构还连有排污口。
进一步的，所述排污口朝向向下。
本实用新型的有益效果是：
通过一级过滤装置与二级过滤装置对污水进行多次过滤，其中，以及过滤装置采用了锥形状设计，能够将一些杂物通过滑坡排入循环罐内，而非堆积在一级过滤装置处，避免造成一级过滤装置的堵塞，而一级过滤装置则通过循环机构进行往复过滤，而在抽水机构内堆积的杂物则可以在后续通过排污口一次性直接排出，简单方便，且不会对以及过滤机构产生影响。
（发明人：白中炎;吴锡坚;李玉文;冷婧）
