申请日2020.09.21
公开（公告）日2021.03.05
IPC分类号C02F9/04
摘要
本实用新型提供了一种水产养殖水净化用过滤消毒设备，包括壳体、蜂鸣器、电控箱、电磁阀、粗滤网、细滤网、泡沫管、出水管、搅拌盘、隔板孔、进水管、隔板、压力阀、电机、水压传感器、爆气管、放空管、臭氧管；其中，蜂鸣器和电控箱安装在壳体的上部，用于反映粗滤网和细滤网堵塞与否以及紧急关闭电磁阀；粗滤网和细滤网安装在壳体内部；泡沫管、出水管、进水管、爆气管、放空管、臭氧管都与壳体的外部相连；搅拌盘和电机安装在壳体的底部，用于使污水与臭氧充分接触；隔板设在壳体内部；水压传感器设在壳体上，用于测量装置内的水压。本实用新型具有综合式泡沫分离、过滤、增氧、杀菌消毒的功能，整体结构简单，成本低。
权利要求书

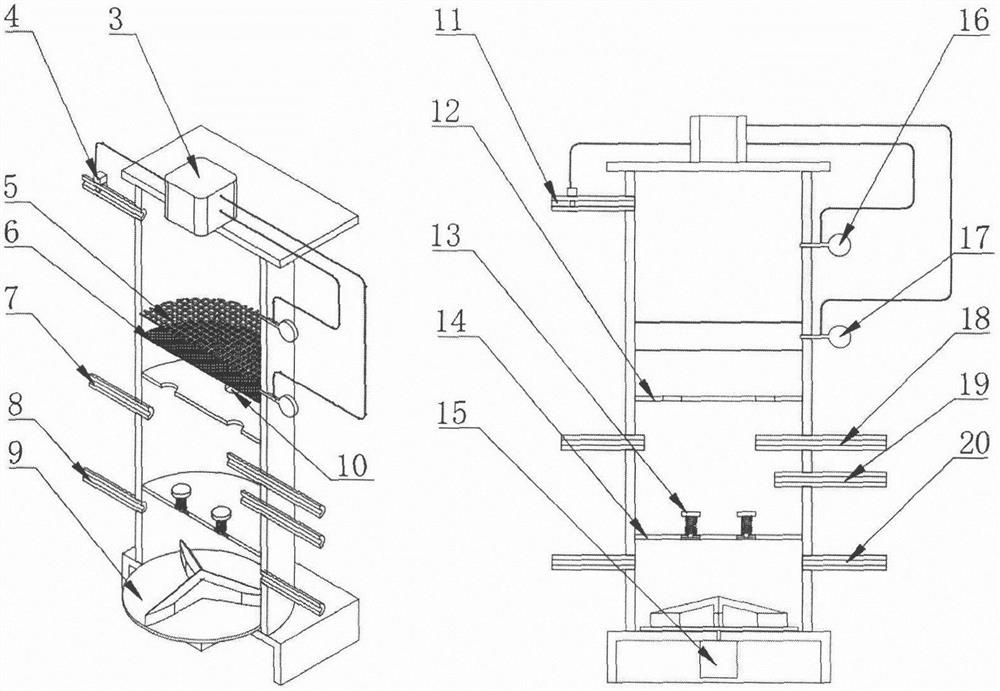

1.一种水产养殖水净化用过滤消毒设备，其特征在于，包括壳体(1)、蜂鸣器(2)、电控箱(3)、电磁阀(4)、粗滤网(5)、细滤网(6)、泡沫管(7)、出水管(8)、搅拌盘(9)、隔板孔(10)、进水管(11)、隔板一(12)、压力阀(13)、隔板二(14)、电机(15)、水压传感器一(16)、水压传感器二(17)、爆气管(18)、放空管(19)、臭氧管(20)；
所述蜂鸣器(2)和电控箱(3)安装在壳体(1)上，电控箱(3)通过电线与电磁阀(4)和水压传感器一(16)、水压传感器二(17)相连；
所述泡沫管(7)、出水管(8)、进水管(11)、爆气管(18)、放空管(19)、臭氧管(20)的一端与壳体(1)的外部相连，其中，爆气管(18)的另一端与鼓风机相连，臭氧管(20)的另一端与臭氧罐相连；
所述粗滤网(5)、细滤网(6)、隔板一(12)、隔板二(14)均安装在壳体(1)的内部。
2.如权利要求1所述的一种水产养殖水净化用过滤消毒设备，其特征在于，所述压力阀(13)共有两个，与其装配的隔板二(14)上设有两个通孔，压力阀(13)中的弹簧焊接在隔板二(14)上。
3.如权利要求1所述的一种水产养殖水净化用过滤消毒设备，其特征在于，所述搅拌盘(9)安装在壳体(1)的底部，与电机(15)通过键连接。
说明书
一种水产养殖水净化用过滤消毒设备
技术领域
本实用新型涉及养殖水处理工艺领域，特别涉及一种水产养殖水净化用过滤消毒设备。
背景技术
海水、淡水鱼、虾、贝类养殖中的循环水需要进行多种处理工艺才能循环使用，这些处理工艺包括机械过滤、泡沫分离、增氧、生化处理、排污、杀菌消毒、反清洗等处理步骤，该处理步骤分别采用不同功能的水处理设备完成，而现有的水产养殖水处理机械功能比较单一，应用的技术对水处理之后的水有着不同程度的影响，设备结构的设置还有可合理化的空间。
在现有技术中，循环水处理系统由上述多种各自实现其功能的水处理设备组成，其存在一些缺陷，如由于各水处理设备的功能比较单一，为了实现多种处理工艺，循环水处理系统使用水处理设备的数量较多，使得整个系统的体积庞大，导致占地面积大，另外由于存在各水处理设备的数量多、占地面积大、安装复杂等缺点使得水处理系统的投资变高。
为了实现以上问题，急需一种较为方便的养殖废水净化装置。
实用新型内容
本实用新型的目的在于针对现有技术的研究，提供一种水产养殖水净化用过滤消毒装置，具有过滤消毒杀菌效率好、体积小且运行成本低的优点。
本实用新型采用的技术方案为：一种水产养殖水净化用过滤消毒设备，其特征在于，包括壳体、蜂鸣器、电控箱、电磁阀、粗滤网、细滤网、泡沫管、出水管、搅拌盘、隔板孔、进水管、隔板一、压力阀、隔板二、电机、水压传感器一、水压传感器二、爆气管、放空管、臭氧管；
所述蜂鸣器和电控箱安装在壳体上，电控箱通过电线与电磁阀和水压传感器一、水压传感器二相连；
所述泡沫管、出水管、进水管、爆气管、放空管、臭氧管的一端与壳体的外部相连。其中，爆气管的另一端与鼓风机相连，臭氧管的另一端与臭氧罐相连；
所述粗滤网、细滤网、隔板一、隔板二均安装在壳体的内部。
进一步地，所述压力阀共有两个，与其装配的隔板二上设有两个通孔，压力阀中的弹簧焊接在隔板二上。
进一步地，所述搅拌盘安装在壳体的底部，与电机通过键连接。
（发明人：肖茂华;曾雯莲;汪小旵;张亨通;章永年;施印炎;李亚杰;周俊博;赵远方）
