申请日2020.10.28
公开（公告）日2021.03.09
IPC分类号C02F1/00
摘要
本发明公开一种高效流动式污水药液处理设备，包括流通管，所述流通管的内部固定连接有固定块，所述固定块的表面滑动连接有支撑杆，所述支撑杆的顶部固定连接有浓度检测板，两个所述啮合杆相对的一侧啮合连接有锥形轴，所述圆环的侧面滑动连接有水箱，两个所述水箱之间设置有转轴，所述转轴的侧面固定连接有搅拌杆，所述转轴的表面设置有挡水扇，所述浓度检测板的上方设置有承接板，所述承接板的侧面穿插设置有挡水板，所述挡水板的底部转动连接有斜板。该高效流动式污水药液处理设备，通过浓度检测板与搅拌杆的配合使用，从而达到了在污水流动中完成与药液大的混合，极大提高污水处理速率的效果。
权利要求书

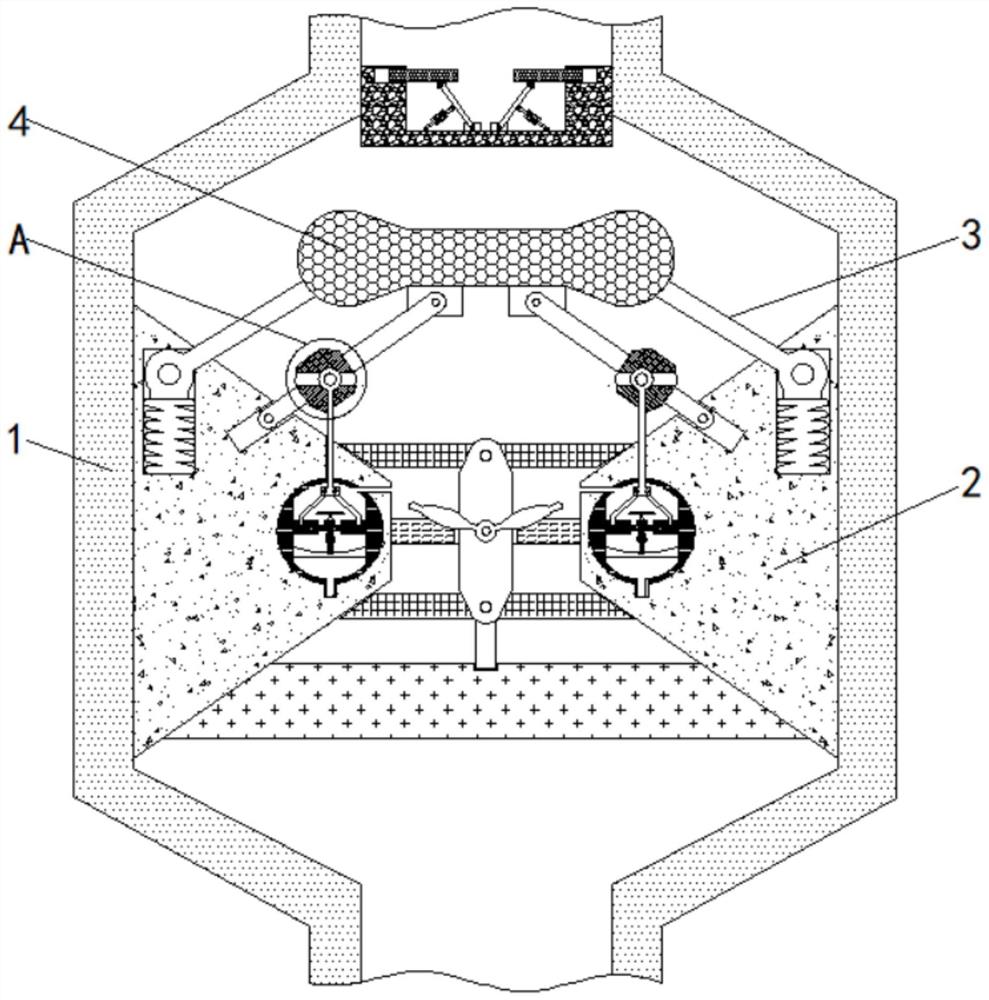

1.一种高效流动式污水药液处理设备，包括流通管(1)，其特征在于：所述流通管(1)的内部固定连接有固定块(2)，所述固定块(2)的表面滑动连接有支撑杆(3)，所述支撑杆(3)的顶部固定连接有浓度检测板(4)，所述浓度检测板(4)的底部转动连接有挤压杆(5)，所述挤压杆(5)的表面固定连接有挤压块(6)，所述挤压块(6)的表面滑动连接有连动杆(7)，所述连动杆(7)的底部固定连接有固定架(8)，所述固定架(8)的底部转动连接有圆环(9)，所述圆环(9)的内侧穿插设置有啮合杆(10)，两个所述啮合杆(10)相对的一侧啮合连接有锥形轴(11)，所述圆环(9)的侧面滑动连接有水箱(12)，两个所述水箱(12)之间设置有转轴(13)，所述转轴(13)的侧面固定连接有搅拌杆(14)，所述转轴(13)的表面设置有挡水扇(15)，所述浓度检测板(4)的上方设置有承接板(16)，所述承接板(16)的侧面穿插设置有挡水板(17)，所述挡水板(17)的底部转动连接有斜板(18)。
2.根据权利要求1所述的一种高效流动式污水药液处理设备，其特征在于：所述挤压块(6)的表面开设有滑槽。
3.根据权利要求1所述的一种高效流动式污水药液处理设备，其特征在于：所述锥形轴(11)的顶部设置有抽液泵，且与锥形轴(11)固定连接。
4.根据权利要求1所述的一种高效流动式污水药液处理设备，其特征在于：所述锥形轴(11)由上向下向内侧倾斜。
5.根据权利要求1所述的一种高效流动式污水药液处理设备，其特征在于：所述水箱(12)的侧面设置有储液管，且对准转轴(13)。
6.根据权利要求1所述的一种高效流动式污水药液处理设备，其特征在于：所述转轴(13)通过支杆固定在固定块(2)之间的空间内。
7.根据权利要求1所述的一种高效流动式污水药液处理设备，其特征在于：所述斜板(18)的侧面通过限位弹簧固定。
8.根据权利要求1所述的一种高效流动式污水药液处理设备，其特征在于：所述承接板(16)无法将流通管(1)封堵。
说明书
一种高效流动式污水药液处理设备
技术领域
本发明涉及污水处理技术领域，具体为一种高效流动式污水药液处理设备。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，对于环境保护有着至关重要的作用。
在污水处理的多种方式中，通过药液将污水中杂物析出，再进行过滤，现有通过污水处理箱将污水与药液混合，通过这种方式处理污水效率十分低下，对于大量的污水处理难以承受，因此需要设计一种能够提高药液与污水的混合速率的污水处理设备。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种高效流动式污水药液处理设备，具备在污水流动中完成与药液大的混合，极大提高污水处理速率等优点，解决了现有通过污水处理箱药液与污水混合速率较低，导致污水处理速率低下的问题。
(二)技术方案
为实现上述在污水流动中完成与药液大的混合，极大提高污水处理速率的目的，本发明提供如下技术方案：一种高效流动式污水药液处理设备，包括流通管，所述流通管的内部固定连接有固定块，所述固定块的表面滑动连接有支撑杆，所述支撑杆的顶部固定连接有浓度检测板，所述浓度检测板的底部转动连接有挤压杆，所述挤压杆的表面固定连接有挤压块，所述挤压块的表面滑动连接有连动杆，所述连动杆的底部固定连接有固定架，所述固定架的底部转动连接有圆环，所述圆环的内侧穿插设置有啮合杆，两个所述啮合杆相对的一侧啮合连接有锥形轴，所述圆环的侧面滑动连接有水箱，两个所述水箱之间设置有转轴，所述转轴的侧面固定连接有搅拌杆，所述转轴的表面设置有挡水扇，所述浓度检测板的上方设置有承接板，所述承接板的侧面穿插设置有挡水板，所述挡水板的底部转动连接有斜板。
优选的，所述挤压块的表面开设有滑槽，连动杆的顶部在滑槽内滑动。
优选的，所述锥形轴的顶部设置有抽液泵，且与锥形轴固定连接，水箱内随锥形轴转动，产生抽力将药液推入到出液管内。
优选的，所述锥形轴由上向下向内侧倾斜，随着啮合杆下移转动速度逐渐增大。
优选的，所述水箱的侧面设置有储液管，且对准转轴，使得药液在搅拌杆之间与污水充分混合。
优选的，所述转轴通过支杆固定在固定块之间的空间内。
优选的，所述斜板的侧面通过限位弹簧固定，使斜板可在污水流速降低时自动复位。
优选的，所述承接板无法将流通管封堵。
(三)有益效果
与现有技术相比，本发明提供了一种高效流动式污水药液处理设备，具备以下有益效果：
1、该高效流动式污水药液处理设备，通过浓度检测板与搅拌杆的配合使用，污水从流通管流入，对浓度检测板造成冲击，使得浓度检测板带动挤压杆向下移动，挤压杆带动挤压块将其表面的连动杆向下带动，连接杆通过带动固定架带动圆环下移，随着圆环转动，通过啮合杆将锥形轴带动，锥形轴将其顶部设置的抽液泵带动，将水箱内药液通过侧面设置的储液管流入到搅拌杆之间，随着搅拌杆转动完成混合，从而达到了在污水流动中完成与药液大的混合，极大提高污水处理速率的效果。
2、该高效流动式污水药液处理设备，通过承接板与挡水板的配合使用，在污水进入到流通管前需要经过挡水板之间大的空间，当污水流速增大时，由于斜板会受到污水冲击，故斜板会发生倾斜，带动顶部的挡水板向承接板内部移动，进而增大污水流通空间，将污水流速降低，从而达到了确保污水流速稳定，防止影响浓度检测板判断污水浓稠度的效果。
（发明人：林诗琪）
