申请日2020.04.02
公开（公告）日2021.03.05
IPC分类号C02F1/40; C02F1/00; B01D36/00
摘要
一种用于含油污水池的撇油装置，包括升降机构、连接法兰、传动机构、过滤网和集油槽；所述的过滤网覆盖在所述的集油槽上方，用于阻挡垃圾进入集油槽，所述的升降机构经连接法兰与传动机构的上端相连，该传动机构的下端与所述的集油槽相连。本实用新型增加了集油效率，避免了动力设备暴露于易燃易爆油气空间存在的安全隐患。
权利要求书
1.一种用于含油污水池的撇油装置，其特征在于，包括升降机构、连接法兰、传动机构、过滤网和集油槽；所述的过滤网覆盖在所述的集油槽上方，用于阻挡垃圾进入集油槽，所述的升降机构经连接法兰与传动机构的上端相连，该传动机构的下端与所述的集油槽相连。
2.根据权利要求1所述的用于含油污水池的撇油装置，其特征在于，所述的集油槽内插入软管，该软件的另一端外接自吸设备。
3.根据权利要求1所述的用于含油污水池的撇油装置，其特征在于，所述的升降机构包括阀门、阀盘和阀杆，阀门立杆作为支撑固定，顺时针或逆时针旋转阀盘时，利用阀杆上的螺纹进行提升或下降。
4.根据权利要求1-3任一所述的用于含油污水池的撇油装置，其特征在于，在所述的升降机构下方还设有底座，用于固定在污水池的盖板上，阀杆贯穿底座通过连接法兰与传动机构的上端相连。
5.根据权利要求1-3任一所述的用于含油污水池的撇油装置，其特征在于，所述的集油槽为桶状或立体装，其容积可根据自吸设备的抽油量决定，材质为不锈钢。
6.根据权利要求1-3任一所述的用于含油污水池的撇油装置，其特征在于，所述的传动机构为不锈钢金属杆。
说明书
一种用于含油污水池的撇油装置
技术领域
本实用新型属于撇油装置技术领域，具体涉及一种用于含油污水池的撇油装置。
背景技术
目前含油污水池撇油存在困难主要在于①污水池相对密闭，存在易燃易爆油气空间；②收集到的污油需输送至储罐内；③撇油效率、改造成本、现场可操作性等。
现有撇油技术基本上通过撇油机浮于水面根据油水界面进行收集污油并通过管道外送，或通过撇油带粘附污油，然后通过刮板将无忧进行收集。
实用新型内容
本实用新型针对上述现有技术的不足，避免了动力设备暴露于易燃易爆油气空间存在的安全隐患，以及增加了集油效率，并通过现有自吸设备进行外送，改造成本低，撇油效率高，便于同部门推广等优点。
本实用新型的技术解决方案如下：

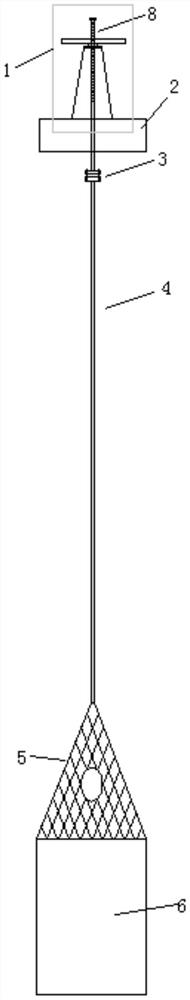

一种用于含油污水池的撇油装置，其特点在于，包括升降机构、连接法兰、传动机构、过滤网和集油槽；所述的过滤网覆盖在所述的集油槽上方，用于阻挡垃圾进入集油槽，所述的升降机构经连接法兰与传动机构的上端相连，该传动机构的下端与所述的集油槽相连。
所述的集油槽内插入软管，该软件的另一端外接自吸设备。
所述的升降机构包括阀门、阀盘和阀杆，阀门立杆作为支撑固定，顺时针或逆时针旋转阀盘时，利用阀杆上的螺纹进行提升或下降。
在所述的升降机构下方还设有底座，用于固定在污水池的盖板上，所述的阀杆贯穿底座通过连接法兰与传动机构的上端相连。
所述的集油槽为桶状或立体装，其容积可根据自吸设备的抽油量决定，材质为不锈钢。
所述的传动机构为不锈钢金属杆。
与现有技术相比，本实用新型的有益效果是：
1)增加了集油效率
2)避免了动力设备暴露于易燃易爆油气空间存在的安全隐患。
（发明人：仲仟;顾颂德;卢晓慧）
