申请日2020.07.09
公开（公告）日2021.03.02
IPC分类号C02F9/02; C02F103/28
摘要
本实用新型公开了一种纸浆造纸污水处理净化装置，包括外箱体，所述外箱体内部设有第一过滤板，所述第一过滤板下方设有镂空板，所述镂空板底部中央固定连接有机箱，所述机箱内腔顶部固定连接有旋转电机，所述旋转电机输出端固定连接有连接轴，所述连接轴延伸至机箱外部，所述连接轴两侧固定连接有多个搅拌叶，且所述连接轴底端两侧均固定连接有钢刷，所述钢刷下方设有第二过滤板，所述外箱体两侧内壁均固定连接有连接块，所述连接块之间设有多个活性炭板，且所述外箱体内腔底部设有净化箱，该种纸浆造纸污水处理净化装置，结构简单，操作方便，能够对造纸污水进行有效的处理，且便于清洁，防止装置堵塞导致处理效果。
权利要求书

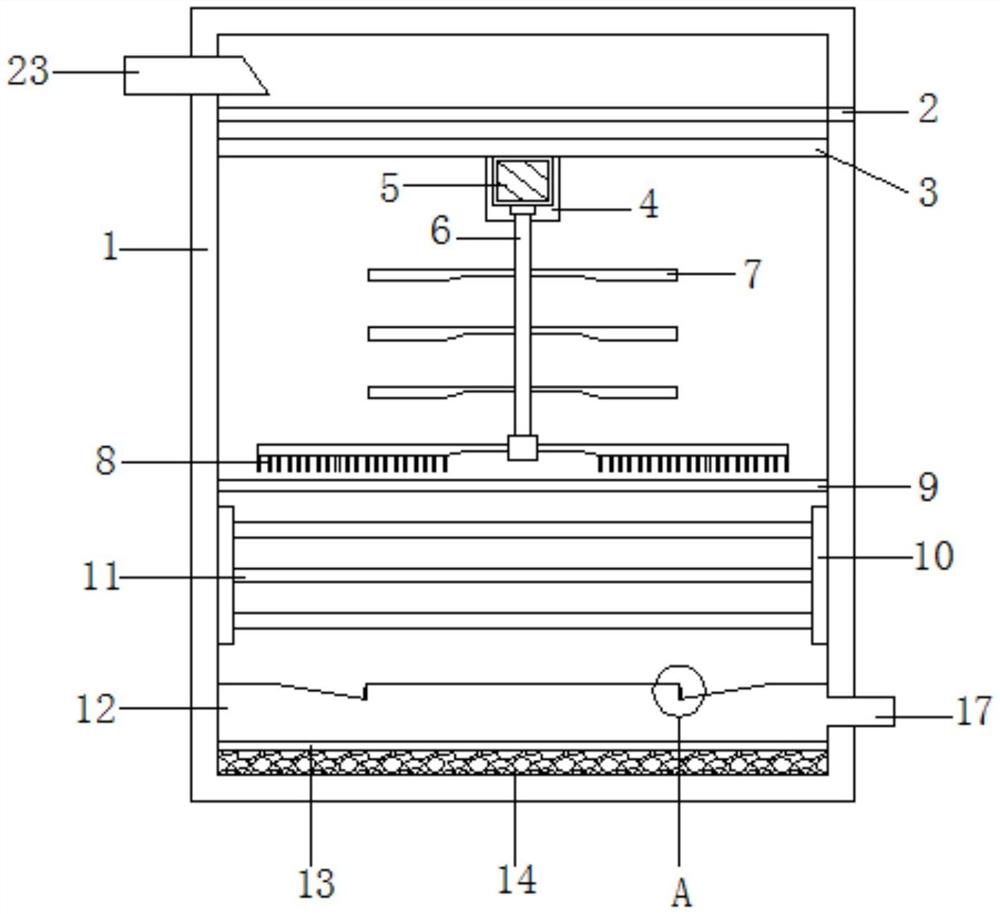

1.一种纸浆造纸污水处理净化装置，包括外箱体(1)，其特征在于：所述外箱体(1)内部设有第一过滤板(2)，所述第一过滤板(2)下方设有镂空板(3)，所述镂空板(3)底部中央固定连接有机箱(4)，所述机箱(4)内腔顶部固定连接有旋转电机(5)，所述旋转电机(5)输出端固定连接有连接轴(6)，所述连接轴(6)延伸至机箱(4)外部，所述连接轴(6)两侧固定连接有多个搅拌叶(7)，且所述连接轴(6)底端两侧均固定连接有钢刷(8)，所述钢刷(8)下方设有第二过滤板(9)，所述外箱体(1)两侧内壁均固定连接有连接块(10)，所述连接块(10)之间设有多个活性炭板(11)，且所述外箱体(1)内腔底部设有净化箱(12)，所述净化箱(12)内部设有过滤网(13)，所述过滤网(13)四周边缘均与净化箱(12)内壁固定相连，且所述过滤网(13)与净化箱(12)之间填充有活性炭颗粒(14)。
2.根据权利要求1所述的一种纸浆造纸污水处理净化装置，其特征在于：所述净化箱(12)顶部两端均设有导流槽(15)，所述导流槽(15)最低端均设有进水口(16)，且所述净化箱(12)一侧设有出水管(17)，所述出水管(17)一端延伸至外箱体(1)外部。
3.根据权利要求1所述的一种纸浆造纸污水处理净化装置，其特征在于：所述外箱体(1)前侧面均设有透明观察窗(18)，所述透明观察窗(18)下方设有密封盖板(19)，且所述外箱体(1)前侧面通过铰链转动连接有密封门(20)。
4.根据权利要求1所述的一种纸浆造纸污水处理净化装置，其特征在于：所述外箱体(1)一侧设有通槽(21)，所述第一过滤板(2)两侧均与外箱体(1)内壁滑动相连，且所述通槽(21)位于第一过滤板(2)一侧。
5.根据权利要求1所述的一种纸浆造纸污水处理净化装置，其特征在于：所述第二过滤板(9)顶部设有导料槽(22)，所述导料槽(22)倾斜设置。
6.根据权利要求1所述的一种纸浆造纸污水处理净化装置，其特征在于：所述外箱体(1)一侧上方设有进水管(23)。
说明书
一种纸浆造纸污水处理净化装置
技术领域
本实用新型涉及造纸技术领域，具体为一种纸浆造纸污水处理净化装置。
背景技术
造纸厂的纸浆污水中，存在一些可沉降的悬浮物和不可沉降的悬浮物，这些悬浮物多数是由一些纤维和纤维细料组成，这些废料可以回收，并可以进行二次利用，现有的一些回收方式主要是通过过滤结构来进行过滤，过滤结构在使用的过程中大部分的固体杂质可以靠重力落下的，但仍然会有一些杂物残留在过滤结构的表面，使得转回去的过滤结构内部会有一些杂物残留，当装置的使用时间较长时，由于过滤结构的表面存在的残留物，容易导致装置的过滤效果变差，使得装置的工作速率也变得较低，这样远远无法满足当前人们对该产品的要求。
实用新型内容
本实用新型的目的在于提供一种纸浆造纸污水处理净化装置，结构简单，操作方便，能够对造纸污水进行有效的处理，且便于清洁，防止装置堵塞导致处理效果，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种纸浆造纸污水处理净化装置，包括外箱体，所述外箱体内部设有第一过滤板，所述第一过滤板下方设有镂空板，所述镂空板底部中央固定连接有机箱，所述机箱内腔顶部固定连接有旋转电机，所述旋转电机输出端固定连接有连接轴，所述连接轴延伸至机箱外部，所述连接轴两侧固定连接有多个搅拌叶，且所述连接轴底端两侧均固定连接有钢刷，所述钢刷下方设有第二过滤板，所述外箱体两侧内壁均固定连接有连接块，所述连接块之间设有多个活性炭板，且所述外箱体内腔底部设有净化箱，所述净化箱内部设有过滤网，所述过滤网四周边缘均与净化箱内壁固定相连，且所述过滤网与净化箱之间填充有活性炭颗粒。
进一步的，所述净化箱顶部两端均设有导流槽，所述导流槽最低端均设有进水口，且所述净化箱一侧设有出水管，所述出水管一端延伸至外箱体外部。
进一步的，所述外箱体前侧面均设有透明观察窗，所述透明观察窗下方设有密封盖板，且所述外箱体前侧面通过铰链转动连接有密封门。
进一步的，所述外箱体一侧设有通槽，所述第一过滤板两侧均与外箱体内壁滑动相连，且所述通槽位于第一过滤板一侧。
进一步的，所述第二过滤板顶部设有导料槽，所述导料槽倾斜设置。
进一步的，所述外箱体一侧上方设有进水管。
与现有技术相比，本实用新型的有益效果是：
通过设置第一过滤板，对废水进行初步过滤，将体积较大的杂质过滤，通过设置旋转电机，带动搅拌叶转动，搅拌污水，使其中杂质集中过滤到第二过滤板上，通过设置钢刷，对第二过滤板上累积的杂质进行清理，通过设置导料槽，将杂质刮至导料槽内，便于集中清理，通过设置活性炭板，对污水进行净化，将体积较小的杂质吸附过滤，通过设置净化箱，通过其中的活性炭颗粒，进一步对污水内体积较小的杂质进行吸附过滤，增加净化效果。
（发明人：毛威）
