污水处理用排泥设备

发布时间:2021-9-26 9:01:16  中国污水处理工程网

申请日2020.07.06

公开(公告)日2021.03.05

IPC分类号B01D21/24; B01D36/04

摘要

本实用新型提供了一种污水处理用排泥装置,其包括沉淀箱,沉淀箱上方设置有进水管,沉淀箱下端侧壁连通有污水管和污泥管,沉淀箱内设置有中部上凸两侧下垂的分水板,分水板的上凸部位于进水管正下方,分水板下垂端与沉淀箱之间预留有空隙,沉淀箱外部于靠近两个空隙的下端侧壁均连通有污泥盒,污泥盒沿缝隙的长度方向设置,污泥盒内设置有过滤装置,沉淀箱内设置有用于推动其底壁污泥朝两个污泥盒靠近的刮泥装置。本实用新型通过分水板将进水管排入的污水分流至沉淀箱侧壁,通过刮泥装置将沉淀箱底壁的污泥分别朝两侧的污泥盒中推送,实现污水处理过程中污泥的在线便捷排出。


权利要求书

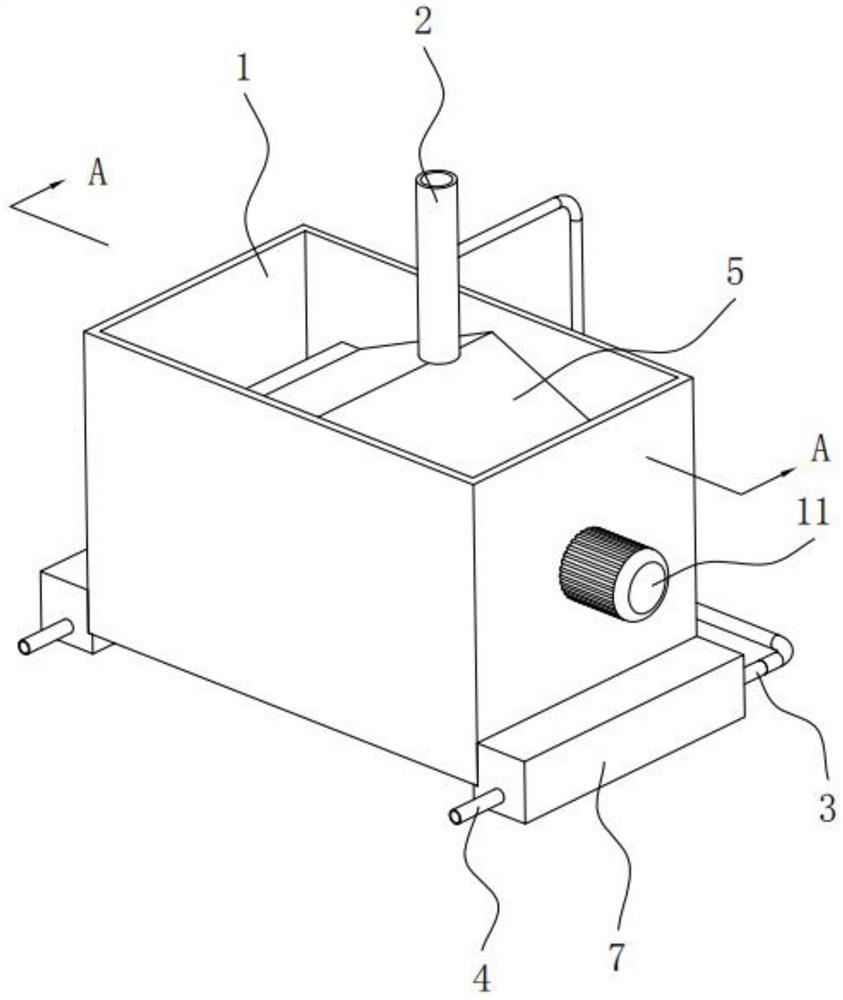

1.一种污水处理用排泥装置,包括沉淀箱(1),所述沉淀箱(1)上方设置有指向所述沉淀箱(1)内的进水管(2),所述沉淀箱(1)下端侧壁连通有污水管(3)和污泥管(4),其特征在于:所述沉淀箱(1)内设置有中部上凸两侧下垂的分水板(5),所述分水板(5)的上凸部位于所述进水管(2)正下方,所述分水板(5)下垂端与所述沉淀箱(1)之间预留有空隙(6),所述沉淀箱(1)外部于靠近两个所述空隙(6)的下端侧壁均连通有污泥盒(7),所述污泥盒(7)沿所述空隙的长度方向设置,所述污泥盒(7)内设置有过滤装置,所述污水管(3)和所述污泥管(4)均设置有两个且一个所述污泥盒(7)对应一个所述污水管(3)和一个所述污泥管(4),所述沉淀箱(1)内设置有用于推动其底壁污泥朝两个所述污泥盒(7)靠近的刮泥装置。

2.根据权利要求1所述的污水处理用排泥装置,其特征在于:所述刮泥装置包括两个平行设置的刮板(8),所述刮板(8)底部与所述沉淀箱(1)底壁抵接,所述刮板(8)平行于所述分水板(5)下垂端底部边线,所述沉淀箱(1)内设置有用于驱动两个所述刮板(8)同步朝所述污泥盒(7)靠近或远离的驱动机构。

3.根据权利要求2所述的污水处理用排泥装置,其特征在于:所述驱动机构包括转动连接在所述沉淀箱(1)内的双头螺纹杆(9),所述双头螺纹杆(9)两端的螺旋槽螺距相同螺旋方向相反,所述双头螺纹杆(9)两端分别螺纹连接有滑块(10),两个所述刮板(8)分别固接在两个所述滑块(10)上,所述沉淀箱(1)外壁固接有伺服电机(11),所述双头螺纹杆(9)的一端贯穿所述沉淀箱(1)且与所述双头螺纹杆(9)同轴固接。

4.根据权利要求2所述的污水处理用排泥装置,其特征在于:所述刮板(8)上方固接有沿其长度方向的滤布(12),所述滤布(12)上端面不高于所述分水板(5)下垂端最下端的水平面。

5.根据权利要求1所述的污水处理用排泥装置,其特征在于:所述分水板(5)两端的下垂端固接有沿所述空隙长度方向设置的延展板(13),所述延展板(13)平行于所述沉淀箱(1)底壁。

6.根据权利要求1所述的污水处理用排泥装置,其特征在于:所述过滤装置包括沿所述污泥盒(7)长度方向设置的滤板(14),所述污泥盒(7)与所述沉淀箱(1)的连通部位于所述滤板(14)上方,所述污泥管(4)与所述污泥盒(7)的连通部位于所述滤板(14)上方,所述污水管(3)与所述污泥盒(7)的连通部位于所述滤板(14)下方。

7.根据权利要求6所述的污水处理用排泥装置,其特征在于:所述滤板(14)沿其长度方向呈倾斜设置,所述污泥管(4)设置在所述滤板(14)较低一端的上方,所述污水管(3)设置在所述滤板(14)较高一端的上方。

8.根据权利要求1所述的污水处理用排泥装置,其特征在于:两个所述污水管(3)均与所述进水管(2)连通。

说明书

一种污水处理用排泥装置

技术领域

本实用新型涉及污泥处理装置的技术领域,尤其涉及一种污水处理用排泥装置。

背景技术

现有的污水处理方式包括物理沉淀法、化学沉淀法、生物降解法等等,但是不管是采用哪种方式进行污水处理,在污水的处理过程中,污水处理装置的底部在一段时间后都会堆积大量的污泥,而为了保证污水处理的正常有效进行,使用者经常需要对污水处理装置内部的淤泥进行清理。

现有的专利公告号为CN210764409U的中国专利,提出了一种污水处理用排泥装置,包括用于处理污水的盛水装置,还包括用于收集淤泥的收集装置,盛水装置一侧设置有动力装置,盛水装置内设置有刮泥装置。该实用新型通过设置刮泥装置,将淤泥收集推入排泥口,同时利用密封套将排泥口密封,通过收集装置插拔连接的设置,便于拆装收集装置清理收集淤泥。

上述中的现有技术方案存在以下缺陷:排污泥前需要将盛水装置内沉淀后的上层水尽可能排尽,才可进行刮泥和排泥操作,否则淤泥中的水分极易排泥口处渗漏,影响处理现场的洁净度。

实用新型内容

为此,本实用新型要解决的技术问题在于克服现有技术的不足,从而提供一种污水处理用排泥装置,其具有排出污泥时无需排尽上层水、操作简便的优点。

为了实现上述目的,本实用新型提供了一种污水处理用排泥装置,包括沉淀箱,所述沉淀箱上方设置有指向所述沉淀箱内的进水管,所述沉淀箱下端侧壁连通有污水管和污泥管,其特征在于:所述沉淀箱内设置有中部上凸两侧下垂的分水板,所述分水板的上凸部位于所述进水管正下方,所述分水板下垂端与所述沉淀箱之间预留有空隙,所述沉淀箱外部于靠近两个所述空隙的下端侧壁均连通有污泥盒,所述污泥盒沿所述空隙的长度方向设置,所述污泥盒内设置有过滤装置,所述污水管和所述污泥管均设置有两个且一个所述污泥盒对应一个所述污水管和一个所述污泥管,所述沉淀箱内设置有用于推动其底壁污泥朝两个所述污泥盒靠近的刮泥装置。

进一步地,所述刮泥装置包括两个平行设置的刮板,所述刮板底部与所述沉淀箱底壁抵接,所述刮板平行于所述分水板下垂端底部边线,所述沉淀箱内设置有用于驱动两个所述刮板同步朝所述污泥盒靠近或远离的驱动机构。

进一步地,所述驱动机构包括转动连接在所述沉淀箱内的双头螺纹杆,所述双头螺纹杆两端的螺旋槽螺距相同螺旋方向相反,所述双头螺纹杆两端分别螺纹连接有滑块,两个所述刮板分别固接在两个所述滑块上,所述沉淀箱外壁固接有伺服电机,所述双头螺纹杆的一端贯穿所述沉淀箱且与所述双头螺纹杆同轴固接。

进一步地,所述刮板上方固接有沿其长度方向的滤布,所述滤布上端面不高于所述分水板下垂端最下端的水平面。

进一步地,所述分水板两端的下垂端固接有沿所述空隙长度方向设置的延展板,所述延展板平行于所述沉淀箱底壁。

进一步地,所述过滤装置包括沿所述污泥盒长度方向设置的滤板,所述污泥盒与所述沉淀箱的连通部位于所述滤板上方,所述污泥管与所述污泥盒的连通部位于所述滤板上方,所述污水管与所述污泥盒的连通部位于所述滤板下方。

进一步地,所述滤板沿其长度方向呈倾斜设置,所述污泥管设置在所述滤板较低一端的上方,所述污水管设置在所述滤板较高一端的上方。

进一步地,两个所述污水管均与所述进水管连通。

本实用新型提供的一种污水处理用排泥装置,通过分水板将进水管排入的污水分流至沉淀箱侧壁,待污水中污泥沉淀后通过刮泥装置将沉淀箱底壁的污泥分别朝两侧的污泥盒中推送,过滤装置对沉淀后的污泥做进一步过滤后,污泥通过污泥管排出,污泥中的水分则通过污水管排出,从而实现污水处理过程中污泥的在线便捷排出,无需将污水沉淀后的上层水抽干后再进行排泥作业。

(发明人:龙文花;张伟华;张卫东)
