申请日2020.12.07
公开（公告）日2021.03.09
IPC分类号C02F9/14; B01F7/30; B01F15/00
摘要
本发明公开了一种污水微生物处理设备，包括处理外壳体、固定底座、过滤机构、高光解反应机构和反应混合机构，处理外壳体底端面板上通过防护板固定安装有固定底座，处理外壳体上表面固定安装有密封上端盖，密封上端盖上表面两侧均开设有注水口，注水口两侧外壁上均通过强力胶水粘附有橡胶圈，注水口下方且位于处理外壳体内部固定安装有进水总管，有益效果：该污水微生物处理设备，在使用时，可极其方便完成污水的初步过滤效果，为提高微生物处理质量提供先决条件，同时可完成整个污水微生物的高效光解效果，提高微生物处理质量，且具有较好的污水混合特性，结构简单，占地面积小，生产成本低，有效降低企业经济负担，适合推广使用。
权利要求书

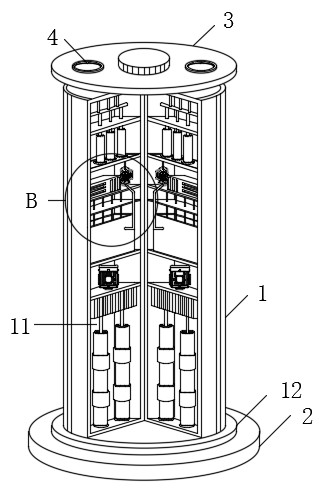

1.一种污水微生物处理设备，其特征在于，包括处理外壳体（1）处理外壳体（1）处理外壳体（1）处理外壳体（1）、固定底座（2）、过滤机构（7）、高光解反应机构（8）和反应混合机构（11），所述处理外壳体（1）底端面板上通过防护板（12）固定安装有固定底座（2），所述处理外壳体（1）上表面固定安装有密封上端盖（3），所述密封上端盖（3）上表面两侧均开设有注水口（4），所述注水口（4）两侧外壁上均通过强力胶水粘附有橡胶圈，所述注水口（4）下方且位于处理外壳体（1）内部固定安装有进水总管（5），所述进水总管（5）下表面固定连接有出水总管（6），所述出水总管（6）下方且位于处理外壳体（1）内部设有过滤机构（7），所述过滤机构（7）通过固定螺栓固定安装在处理外壳体（1）内部。
2.根据权利要求1所述的一种污水微生物处理设备，其特征在于：所述过滤机构（7）下方且位于处理外壳体（1）内部设有高光解反应机构（8），所述高光解反应机构（8）一侧设有输送水泵（9），所述输送水泵（9）的输入端固定连接有三通进管（13），所述三通进管（13）与过滤机构（7）互通式连接，所述输送水泵（9）的输出端固定连接有输送管（10），所述输送管（10）与高光解反应机构（8）互通式连接，所述高光解反应机构（8）下方设有反应混合机构（11）。
3.根据权利要求1所述的一种污水微生物处理设备，其特征在于：所述过滤机构（7）包括过滤安装座（71）、过滤罐（72）、过滤圈（73）、一级过滤网（74）、二级过滤网（75）和微生物过滤膜（76），所述过滤安装座（71）共三个，三个所述过滤安装座（71）上均通过固定螺栓固定安装有过滤罐（72），所述过滤罐（72）底端有三通进管（13）的管道互通式连接，所述过滤罐（72）顶端与出水总管（6）互通式连接，所述过滤罐（72）采用铝合金材料制成。
4.根据权利要求3所述的一种污水微生物处理设备，其特征在于：所述过滤罐（72）内部固定安装有三个均匀分布的过滤圈（73），最上端的所述过滤圈（73）内固定安装有一级过滤网（74），中部的所述过滤圈（73）内部固定安装有二级过滤网（75），最底端的所述过滤圈（73）内固定安装有微生物过滤膜（76），所述一级过滤网（74）的目数大于二级过滤网（75）的目数。
5.根据权利要求1所述的一种污水微生物处理设备，其特征在于：所述高光解反应机构（8）蓄电箱（81）、衔接板、光解反应箱（82）、无极紫外灯管（84）、微波发射器（85）和磁控管（86），所述蓄电箱（81）通过固定螺栓固定安装在处理外壳体（1）内部，所述蓄电箱（81）内部固定安装有蓄电池，所述蓄电箱（81）下方固定安装有衔接板，所述衔接板下方固定安装有光解反应箱（82），所述光解反应箱（82）正面外壁通过法兰与输送管（10）互通式连接。
6.根据权利要求5所述的一种污水微生物处理设备，其特征在于：所述蓄电箱（81）下表面通过固定螺钉固定安装有若干均匀分布的无极紫外灯管（84），所述无极紫外灯管（84）贯穿衔接板且插入光解反应箱（82）内部，所述光解反应箱（82）底端固定安装有微波发射器（85），所述光解反应箱（82）底端内壁上固定安装有磁控管（86）。
7.根据权利要求1所述的一种污水微生物处理设备，其特征在于：所述反应混合机构（11）包括齿轮传动箱（111）、伺服电机（112）、反应罐（113）、一号齿轮（114）、二号齿轮（115）、曲柄连杆（116）、纵向混合轴（118）和横向混合轴（117），所述齿轮传动箱（111）通过固定螺栓固定安装在处理外壳体（1）内部，所述齿轮传动箱（111）下方设有两个对称分布的反应罐（113），所述反应罐（113）安装在处理外壳体（1）底端内壁上，所述齿轮传动箱（111）上表面通过固定螺栓固定安装有伺服电机（112）。
8.根据权利要求7所述的一种污水微生物处理设备，其特征在于：所述伺服电机（112）的输出轴插入齿轮传动箱（111）内部固定连接有一号齿轮（114），所述一号齿轮（114）两侧均啮合连接有二号齿轮（115），两个所述二号齿轮（115）下方均固定连接有曲柄连杆（116），所述曲柄连杆（116）底端分别插入两个反应罐（113）中。
9.根据权利要求8所述的一种污水微生物处理设备，其特征在于：所述曲柄连杆（116）两侧外壁上通过焊接固定连接有若干均匀分布的横向混合轴（117），每个所述横向混合轴（117）两端外壁上均通过焊接固定连接有若干个纵向混合轴（118）。
10.根据权利要求8所述的一种污水微生物处理设备，其特征在于：所述曲柄连杆（116）两侧外壁上通过焊接固定连接有若干均匀分布的横向混合轴（117），每个所述横向混合轴（117）两端外壁上均通过焊接固定连接有若干个纵向混合轴（118）。
说明书
一种污水微生物处理设备
技术领域
本发明涉及微生物处理技术领域，具体为一种污水微生物处理设备。
背景技术
根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。按照污水来源，污水可以分为这四类。
人类生产活动造成的水体污染中，工业引起的水体污染最严重。如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，工业废水，是工业污染引起水体污染的最重要的原因，现有的工业废水总含有较多的重金属和微生物，从而在进行污水处理时需要对其进行净化，但是，现有的污水生物处理用装置在实际使用过程中存在设备运行费用较高、设施占地面积较大，增加企业负担。
发明内容
本发明的目的在于提供一种污水微生物处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水微生物处理设备，包括处理外壳体、固定底座、过滤机构、高光解反应机构和反应混合机构，所述处理外壳体底端面板上通过防护板固定安装有固定底座，所述处理外壳体上表面固定安装有密封上端盖，所述密封上端盖上表面两侧均开设有注水口，所述注水口两侧外壁上均通过强力胶水粘附有橡胶圈，所述注水口下方且位于处理外壳体内部固定安装有进水总管，所述进水总管下表面固定连接有出水总管，所述出水总管下方且位于处理外壳体内部设有过滤机构，所述过滤机构通过固定螺栓固定安装在处理外壳体内部。
优选的，所述过滤机构下方且位于处理外壳体内部设有高光解反应机构，所述高光解反应机构一侧设有输送水泵，所述输送水泵的输入端固定连接有三通进管，所述三通进管与过滤机构互通式连接，所述输送水泵的输出端固定连接有输送管，所述输送管与高光解反应机构互通式连接，所述高光解反应机构下方设有反应混合机构。
优选的，所述过滤机构包括过滤安装座、过滤罐、过滤圈、一级过滤网、二级过滤网和微生物过滤膜，所述过滤安装座共三个，三个所述过滤安装座上均通过固定螺栓固定安装有过滤罐，所述过滤罐底端有三通进管的管道互通式连接，所述过滤罐顶端与出水总管互通式连接，所述过滤罐采用铝合金材料制成。
优选的，所述过滤罐内部固定安装有三个均匀分布的过滤圈，最上端的所述过滤圈内固定安装有一级过滤网，中部的所述过滤圈内部固定安装有二级过滤网，最底端的所述过滤圈内固定安装有微生物过滤膜，所述一级过滤网的目数大于二级过滤网的目数。
优选的，所述高光解反应机构蓄电箱、衔接板、光解反应箱、无极紫外灯管、微波发射器和磁控管，所述蓄电箱通过固定螺栓固定安装在处理外壳体内部，所述蓄电箱内部固定安装有蓄电池，所述蓄电箱下方固定安装有衔接板，所述衔接板下方固定安装有光解反应箱，所述光解反应箱正面外壁通过法兰与输送管互通式连接。
优选的，所述蓄电箱下表面通过固定螺钉固定安装有若干均匀分布的无极紫外灯管，所述无极紫外灯管贯穿衔接板且插入光解反应箱内部，所述光解反应箱底端固定安装有微波发射器，所述光解反应箱底端内壁上固定安装有磁控管。
优选的，所述反应混合机构包括齿轮传动箱、伺服电机、反应罐、一号齿轮、二号齿轮、曲柄连杆、纵向混合轴和横向混合轴，所述齿轮传动箱通过固定螺栓固定安装在处理外壳体内部，所述齿轮传动箱下方设有两个对称分布的反应罐，所述反应罐安装在处理外壳体底端内壁上，所述齿轮传动箱上表面通过固定螺栓固定安装有伺服电机。
优选的，所述伺服电机的输出轴插入齿轮传动箱内部固定连接有一号齿轮，所述一号齿轮两侧均啮合连接有二号齿轮，两个所述二号齿轮下方均固定连接有曲柄连杆，所述曲柄连杆底端分别插入两个反应罐中。
优选的，所述曲柄连杆两侧外壁上通过焊接固定连接有若干均匀分布的横向混合轴，每个所述横向混合轴两端外壁上均通过焊接固定连接有若干个纵向混合轴。
与现有技术相比，本发明的有益效果是：
1、该污水微生物处理设备，通过在处理外壳体上方设置有密封上盖板，同时密封上盖板上表面两侧均设置有注水口，通过设置的注水口可连接外部污水管道，从而方便对污水进行注入，同时通过设置的橡胶圈可起到较好的密封效果，防止污水侧漏，注入的污水通过进水总管和出水总管可进入到过滤机构内。
2、该污水微生物处理设备，通过设置有过滤机构，通过出水总管与若干个过滤罐连接，污水可通过出水总管进入到各个过滤罐内，通过在每个过滤罐内部均设置有三个过滤圈，且三个过滤圈上分别设置有一级过滤网、二级过滤网和微生物过滤膜，通过设置的一级过滤网和二级过滤网可对污水中的重金属进行分级过滤，从而提高污水处理效果，同时通过设置的微生物过滤膜可对污水中的微生物进行初级处理过滤，该种结构设计，可为后续的微生物处理提供先行处理条件，方便提高污水净化和微生物处理质量，使用性能佳。
3、该污水微生物处理设备，通过设置有输送水泵、输送管和三通进管，通过设置的三通进管可连接各个过滤罐，同时通过设置的输送水泵可通过三通进管将过滤后的污水进行吸入，吸入输送水泵的污水可通过输送管输送至高光解反应机构内，从而完成污水的自动输送工作，使用性能佳，具有较好的自动化效果。
4、该污水微生物处理设备，通过设置有高光解反应机构，通过高光解反应机构设置的蓄电池可对该装置的各个用电机构进行电力支持，保证其正常使用，同时通过设置的光解反应箱可对污水进行储存，通过在光解反应箱内部设置有无极紫外灯管，通过设置的无极紫外灯管可进行紫外线照射，提高光解反应质量。
5、该污水微生物处理设备，通过在光解反应箱下方设置有微波发射器，通过设置的微波发射器可产生微波分子，从而通过微波分子激发无极紫外灯管，从而使无极紫外灯管的照射的紫外波长更短，同时可通过配合磁控管进行使用，磁控管可对微波分子数量进行控制，从而使其无极紫外灯管可产生不同的紫外波长，在实际使用时，可直接裂解污水中的微生物，达到高效的光解反应，提高微生物处理效果。
6、该污水微生物处理设备，通过设置有反应混合机构，通过反应混合机构设置的反应罐可对光解后的污水进行注入，同时可在反应罐内加入污水处理剂，通过设置的伺服电机可进行旋转，当伺服电机在旋转时会通过一号齿轮和二号齿轮带动曲柄连杆进行旋转，通过在曲柄连杆设置有横向混合轴和纵向混合轴，通过设置的横向混合轴和纵向混合轴可分别完成纵向轨道和垂直轨道上的移动混合效果，从而使污水与处理剂充分混合，提高使用反应效果，同时，曲柄连杆的结构设计，使其在旋转使用时，可充分接触反应罐内壁，从而方便对反应罐内壁进行清刷，防止药物残留，提高使用效果。
7、该污水微生物处理设备，在使用时，可极其方便完成污水的初步过滤效果，为提高微生物处理质量提供先决条件，同时可完成整个污水微生物的高效光解效果，提高微生物处理质量，且具有较好的污水混合特性，结构简单，占地面积小，生产成本低，有效降低企业经济负担，适合推广使用。
（发明人：林玉娟）
