申请日2020.11.23
公开（公告）日2021.03.09
IPC分类号B01D21/00; B01D21/24; B01D36/04; A01K63/04
摘要
本发明公开了一种水产养殖用污水处理用静置水池，包括安装在池体上的密封盖，所述密封盖上固定安装有进液座，所述进液座上固定连接有进液管，所述池体上固定安装有出液座，所述出液座上安装有阀门，所述池体与密封盖之间安装有卡接机构，所述进液座上固定安装有丝网。优点在于：本发明可避免体积较大的杂质进入池体中，可有效保证池体的静置容量，且当进液管发生堵塞时，可自动将该部分杂质排出，确保进液座的通畅，从而确保污水的排放以及处理效果，并且在使用一端时间后，可将部分堆积在池体底部以及沾附在池体内壁上的杂质刮落，便于将其从池体中排出，可保持池体内的清洁程度，确保其对污水的静置处理效果。
权利要求书

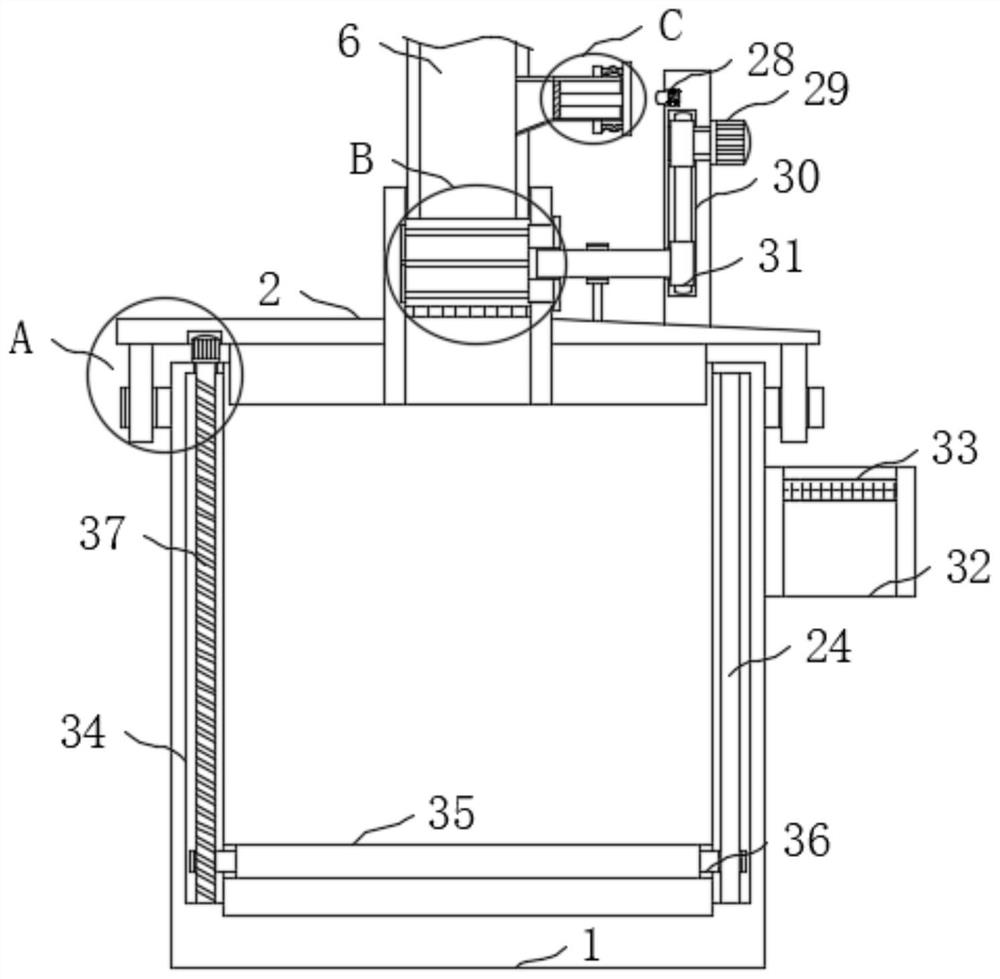

1.一种水产养殖用污水处理用静置水池，包括安装在池体(1)上的密封盖(2)，其特征在于，所述密封盖(2)上固定安装有进液座(3)，所述进液座(3)上固定连接有进液管(6)；
所述池体(1)上固定安装有出液座(4)，所述出液座(4)上安装有阀门(5)，所述池体(1)与密封盖(2)之间安装有卡接机构；
所述进液座(3)上固定安装有丝网(10)，所述进液座(3)的侧壁上设有密封孔(11)，且密封孔(11)上卡接有密封板(12)，所述密封板(12)上转动连接有螺杆(13)；
所述密封板(12)上固定安装有多个连接杆(14)，多个所述连接杆(14)之间安装有刮板(15)，所述进液座(3)的内壁上设有与刮板(15)相配合的容纳槽(16)；
所述进液管(6)上固定连接有侧管(19)，所述侧管(19)上固定安装有固定套(20)，所述固定套(20)内滑动连接有活塞(21)，所述活塞(21)上固定安装有拉杆(22)，所述拉杆(22)上固定安装有固定板(23)；
所述密封盖(2)上固定安装有安装板(27)，所述螺杆(13)远离密封板(12)的一端转动连接在安装板(27)上，所述安装板(27)上安装有驱动机构，所述驱动机构与固定板(23)以及螺杆(13)相配合。
2.根据权利要求1所述的一种水产养殖用污水处理用静置水池，其特征在于，所述卡接机构由多个固定块(7)、多个支杆(8)以及多个通孔(9)组成，多个所述固定块(7)均匀固定安装在池体(1)上，多个所述支杆(8)均匀固定安装在密封盖(2)上，多个所述通孔(9)分别开设在对应的固定块(7)上，且每个通孔(9)分别与对应的支杆(8)相配合。
3.根据权利要求1所述的一种水产养殖用污水处理用静置水池，其特征在于，所述刮板(15)上固定安装有两个滑块(17)，所述进液座(3)的内壁上设有两个滑槽(18)，且两个滑槽(18)分别与两个滑块(17)相配合。
4.根据权利要求1所述的一种水产养殖用污水处理用静置水池，其特征在于，所述固定套(20)上固定安装有定位板(25)，所述定位板(25)与固定板(23)之间安装有多个弹性绳(26)。
5.根据权利要求1所述的一种水产养殖用污水处理用静置水池，其特征在于，所述驱动机构由触控开关(28)、伺服电机(29)、安装槽(30)以及带传动结构(31)组成，所述触控开关(28)安装在安装板(27)靠近固定板(23)的一端，所述伺服电机(29)固定安装在安装板(27)上，且伺服电机(29)与触控开关(28)电性连接，所述伺服电机(29)的输出端固定连接有驱动杆，所述安装槽(30)开设在安装板(27)上，所述带传动结构(31)安装在螺杆(13)与驱动杆延伸至安装槽(30)内的一端之间。
6.根据权利要求1所述的一种水产养殖用污水处理用静置水池，其特征在于，所述池体(1)靠近安装板(27)的一端侧壁上固定安装有过滤框(32)，所述过滤框(32)内固定安装有滤网(33)，所述密封盖(2)靠近过滤框(32)的一端为向下倾斜设置。
7.根据权利要求1所述的一种水产养殖用污水处理用静置水池，其特征在于，所述池体(1)内安装有滤板(35)，所述池体(1)内设有两个移动槽(34)，所述滤板(35)上固定安装有两个移动块(36)，且两个移动块(36)分别滑动连接在两个移动槽(34)内，其中一个所述移动槽(34)内转动连接有丝杆(37)，且丝杆(37)与对应的移动块(36)螺纹连接，所述池体(1)上固定安装有驱动电机(38)，且驱动电机(38)的输出端与丝杆(37)固定连接，所述密封盖(2)上设有与驱动电机(38)相配合的凹槽(39)。
8.根据权利要求7所述的一种水产养殖用污水处理用静置水池，其特征在于，另一个所述移动槽(34)内固定安装有定位杆(24)，对应的所述移动块(36)上设有与定位杆(24)相配合的定位孔。
说明书
一种水产养殖用污水处理用静置水池
技术领域
本发明涉及污水处理技术领域，尤其涉及一种水产养殖用污水处理用静置水池。
背景技术
水产养殖是人类利用可供养殖的水域，按照养殖对象的生态习性和对水域环境条件的要求，运用水产养殖技术和设施，从事的一种养殖行为，由于水产养殖过程中，养殖池内的水会受到饲料、鱼类排泄物以及其他杂质的污染，因此为保证鱼类健康生长，需定期对养殖用水进行更换，并且为避免水产养殖用污水直接排放造成的环境污染，还需对水产养殖污水进行去污处理。
现有的水产养殖污水多通过排水管输入静置水池中，并在静置水池中进行静置处理，但由于养殖污水中含有的杂质较多，长时间堆积会导致静置水池内堆积的杂质过多，降低其水处理容量，并且排水管易因污水中体积较大杂质的存在导致堵塞，影响排水效果。
发明内容
本发明的目的是为了解决现有技术中存在的问题，而提出的一种水产养殖用污水处理用静置水池。
为了实现上述目的，本发明采用了如下技术方案：
一种水产养殖用污水处理用静置水池，包括安装在池体上的密封盖，所述密封盖上固定安装有进液座，所述进液座上固定连接有进液管；
所述池体上固定安装有出液座，所述出液座上安装有阀门，所述池体与密封盖之间安装有卡接机构；
所述进液座上固定安装有丝网，所述进液座的侧壁上设有密封孔，且密封孔上卡接有密封板，所述密封板上转动连接有螺杆；
所述密封板上固定安装有多个连接杆，多个所述连接杆之间安装有刮板，所述进液座的内壁上设有与刮板相配合的容纳槽；
所述进液管上固定连接有侧管，所述侧管上固定安装有固定套，所述固定套内滑动连接有活塞，所述活塞上固定安装有拉杆，所述拉杆上固定安装有固定板；
所述密封盖上固定安装有安装板，所述螺杆远离密封板的一端转动连接在安装板上，所述安装板上安装有驱动机构，所述驱动机构与固定板以及螺杆相配合。
在上述的一种水产养殖用污水处理用静置水池中，所述卡接机构由多个固定块、多个支杆以及多个通孔组成，多个所述固定块均匀固定安装在池体上，多个所述支杆均匀固定安装在密封盖上，多个所述通孔分别开设在对应的固定块上，且每个通孔分别与对应的支杆相配合。
在上述的一种水产养殖用污水处理用静置水池中，所述刮板上固定安装有两个滑块，所述进液座的内壁上设有两个滑槽，且两个滑槽分别与两个滑块相配合。
在上述的一种水产养殖用污水处理用静置水池中，所述固定套上固定安装有定位板，所述定位板与固定板之间安装有多个弹性绳。
在上述的一种水产养殖用污水处理用静置水池中，所述驱动机构由触控开关、伺服电机、安装槽以及带传动结构组成，所述触控开关安装在安装板靠近固定板的一端，所述伺服电机固定安装在安装板上，且伺服电机与触控开关电性连接，所述伺服电机的输出端固定连接有驱动杆，所述安装槽开设在安装板上，所述带传动结构安装在螺杆与驱动杆延伸至安装槽内的一端之间。
在上述的一种水产养殖用污水处理用静置水池中，所述池体靠近安装板的一端侧壁上固定安装有过滤框，所述过滤框内固定安装有滤网，所述密封盖靠近过滤框的一端为向下倾斜设置。
在上述的一种水产养殖用污水处理用静置水池中，所述池体内安装有滤板，所述池体内设有两个移动槽，所述滤板上固定安装有两个移动块，且两个移动块分别滑动连接在两个移动槽内，其中一个所述移动槽内转动连接有丝杆，且丝杆与对应的移动块螺纹连接，所述池体上固定安装有驱动电机，且驱动电机的输出端与丝杆固定连接，所述密封盖上设有与驱动电机相配合的凹槽。
在上述的一种水产养殖用污水处理用静置水池中，另一个所述移动槽内固定安装有定位杆，对应的所述移动块上设有与定位杆相配合的定位孔。
与现有的技术相比，本发明优点在于：
1：通过丝杆以及滤板的配合，可在使用该静置水池一端时间后，将部分堆积在池体底部以及沾附在池体内壁上的杂质刮落，便于将其从池体中排出，可保持池体内的清洁程度，确保其对污水的静置处理效果，且可降低清洁操作的难度。
2：通过进液座以及丝网的配合，可对体积较大的杂质进行过滤，避免其进入池体内导致池体内部堆积的杂质较多降低其静置容量的问题。
3：通过密封板、密封孔以及刮板的配合，可在丝网发生堵塞时，将堆积在其上的杂质从进液座中排出，确保进液座的通畅，从而确保污水的排放以及处理效果。
4：通过驱动机构、活塞以及固定板的配合，可在丝网发生堵塞时，利用进液管内的水压变化，自动使得螺杆转动，对密封板以及刮板的移动提供动力，无需人工操作，自动化以及智能程度较高。
5：通过过滤框与滤网的配合，可对从密封孔中流出的污水和杂质中的杂质进行过滤，便于后续对杂质进行统一收集处理。
综上所述，本发明可避免体积较大的杂质进入池体中，可有效保证池体的静置容量，且当进液管发生堵塞时，可自动将该部分杂质排出，确保进液座的通畅，从而确保污水的排放以及处理效果，并且在使用一端时间后，可将部分堆积在池体底部以及沾附在池体内壁上的杂质刮落，便于将其从池体中排出，可保持池体内的清洁程度，确保其对污水的静置处理效果。
（发明人：曾建刚）
