申请日2020.12.08
公开（公告）日2021.03.09
IPC分类号C02F1/00; B01F11/00; B01F15/00
摘要
本发明公开了一种油漆废渣污水处理一体机，包括底板，其特征是：所述底板固定连接对称的竖杆，对称的所述竖杆分别固定连接支撑杆，所述支撑杆固定连接电机，所述电机的输出轴穿过所述支撑杆，所述电机的输出轴固定连接处理机构。本发明涉及污水处理领域，具体涉及一种油漆废渣污水处理一体机。本发明方便油漆废渣污水处理。
权利要求书

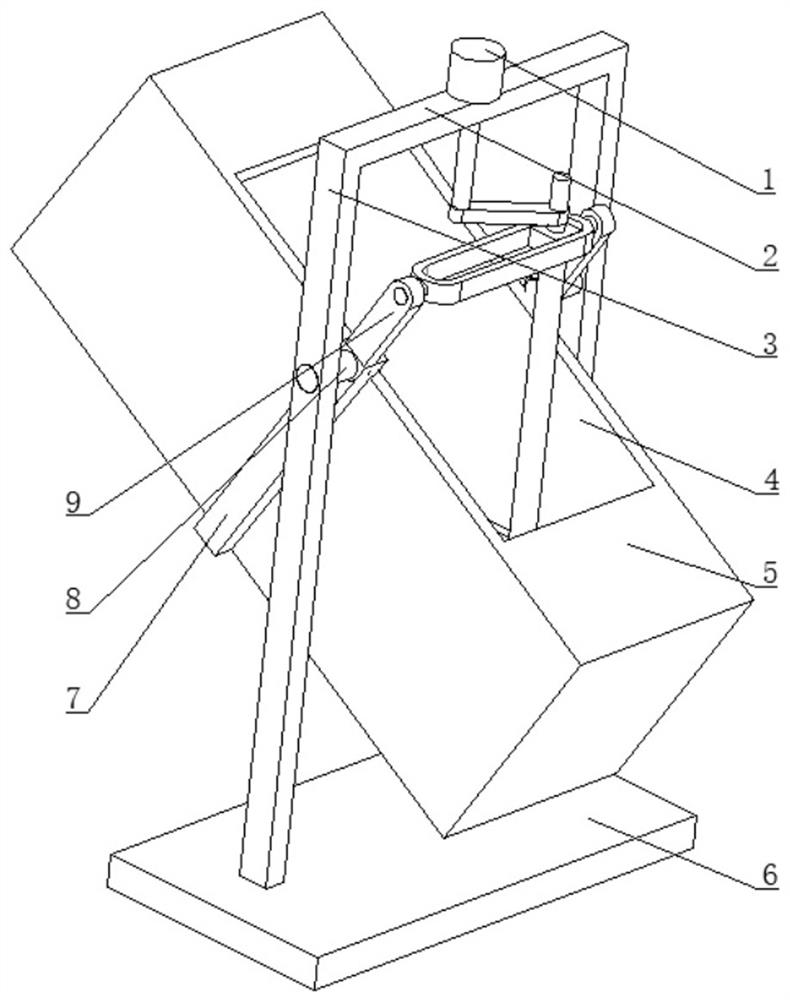

1.一种油漆废渣污水处理一体机，包括底板（6），其特征在于：
所述底板（6）固定连接对称的竖杆（3），对称的所述竖杆（3）分别固定连接支撑杆（2）；
所述支撑杆（2）固定连接电机（1），所述电机（1）的输出轴穿过所述支撑杆（2）；
所述电机（1）的输出轴固定连接处理机构。
2.如权利要求1所述的油漆废渣污水处理一体机，其特征在于：所述处理机构包括圆轴二（10），所述电机（1）的输出轴固定连接所述圆轴二（10）的一端，所述圆轴二（10）的另一端固定连接连杆（11）的一端。
3.如权利要求2所述的油漆废渣污水处理一体机，其特征在于：对称的所述竖杆（3）分别轴承连接圆轴一（8），对称的所述圆轴一（8）分别固定连接方杆（7），对称的所述方杆（7）分别固定连接箱体（5），所述箱体（5）设置有凹槽（4）。
4.如权利要求3所述的油漆废渣污水处理一体机，其特征在于：对称的所述方杆（7）分别固定连接连接杆（9），对称的所述连接杆（9）分别铰连接圆杆一（12），对称的所述圆杆一（12）分别固定连接滑槽（13）。
5.如权利要求4所述的油漆废渣污水处理一体机，其特征在于：所述滑槽（13）内嵌套滑块（15），所述滑块（15）固定连接圆杆二（14），所述滑块（15）固定连接圆杆三（16）。
6.如权利要求5所述的油漆废渣污水处理一体机，其特征在于：所述圆杆二（14）穿过所述连杆（11）的另一端。
7.如权利要求5所述的油漆废渣污水处理一体机，其特征在于：所述圆杆三（16）固定连接搅拌杆（17）。
8.如权利要求7所述的油漆废渣污水处理一体机，其特征在于：所述搅拌杆（17）设置在所述凹槽（4）内。
说明书
一种油漆废渣污水处理一体机
技术领域
本发明涉及污水处理领域，具体涉及一种油漆废渣污水处理一体机。
背景技术
油漆是一种能牢固覆盖在物体表面，起保护、装饰、标志和其他特殊用途的化学混合物涂料。中国涂料界比较权威的《涂料工艺》一书是这样定义的:“涂料是一种材料，这种材料可以用不同的施工工艺涂覆在物件表面，形成粘附牢固、具有一定强度、连续的固态薄膜。这样形成的膜通称涂膜，又称漆膜或涂层。”在装修时，一些油漆都会滴落到地面上，需要进行集中回收处理。与其他的化学试剂进行混合处理。
普通的搅拌机构搅拌幅度太小而且搅拌强度太小，而且搅拌箱不能摆动，一些油漆废渣不能被搅拌到。由于油漆废渣黏性太大，而且处理时加入各种处理的液体粘度也很大。普通的搅拌机构并不能快速高效高质量的处理油漆废渣。
普通的搅拌设备无法实现搅拌和摆动联动，更无法实现利用一个电机大幅度的搅拌的同时大幅度的两个方向转着圈的来回转动着搅拌的同时实现箱体大幅度的往复摆动；
此为，现有技术的不足之处。
发明内容
本发明要解决的技术问题是提供一种油漆废渣污水处理一体机，方便油漆废渣污水处理。
本发明采用如下技术方案实现发明目的：
一种油漆废渣污水处理一体机，包括底板，其特征在于：所述底板固定连接对称的竖杆，对称的所述竖杆分别固定连接支撑杆，所述支撑杆固定连接电机，所述电机的输出轴穿过所述支撑杆，所述电机的输出轴固定连接处理机构。
作为本技术方案的进一步限定，所述处理机构包括圆轴二，所述电机的输出轴固定连接所述圆轴二的一端，所述圆轴二的另一端固定连接连杆的一端。
作为本技术方案的进一步限定，对称的所述竖杆分别轴承连接圆轴一，对称的所述圆轴一分别固定连接方杆，对称的所述方杆分别固定连接箱体，所述箱体设置有凹槽。
作为本技术方案的进一步限定，对称的所述方杆分别固定连接连接杆，对称的所述连接杆分别铰连接圆杆一，对称的所述圆杆一分别固定连接滑槽。
作为本技术方案的进一步限定，所述滑槽内嵌套滑块，所述滑块固定连接圆杆二，所述滑块固定连接圆杆三。
作为本技术方案的进一步限定，所述圆杆二穿过所述连杆的另一端。
作为本技术方案的进一步限定，所述圆杆三固定连接搅拌杆。
作为本技术方案的进一步限定，所述搅拌杆设置在所述凹槽内。
与现有技术相比，本发明的优点和积极效果是：
巧妙的通过连接杆、连杆、滑槽的联动设计，实现了利用一个电机大幅度的搅拌的同时大幅度的两个方向转着圈的来回转动着搅拌的同时实现箱体大幅度的往复摆动，通过简单的结构使油漆废渣与化学试剂混合液前后左右上下多方向的交流，使油漆废渣与化学试剂混合的更加彻底；
通过本装置设置的电机，实现连杆带动圆杆二往复摆动，圆杆二带动滑块摆动同时在滑槽内往复移动，使滑块带动滑槽往复摆动，进而实现圆杆一带动连接杆往复摆动，连接杆带动方杆在圆轴一的限位作用下往复摆动，进而实现箱体的往复摆动，与此同时，滑块通过圆杆三带动搅拌杆往复摆动，实现搅拌杆以圆轴二为中心的往复摆动，增大搅拌杆的运动幅度，本装置实现搅拌杆以及箱体的往复摆动，实现快速高效高质量的处理油漆废渣。
（发明人：孙英钦;解宗桥;毕克举;刘彦鹏）
