申请日2020.06.03
公开（公告）日2021.03.05
IPC分类号C02F9/04
摘要
本实用新型公开了一种城市污水处理用除油污装置，包括池体与池体两侧设置的进出水管路，所述池体内壁底部的两侧均固定安装有隔板，所述池体的内部通过两个隔板被均分成絮凝腔、混凝腔与除油腔。该一种城市污水处理用除油污装置，通过池体、上药管、横板、驱动电机一、横向搅拌叶、竖向搅拌轴、絮凝腔、隔板、混凝腔、除油腔、导流仓、滤膜与出药口的配合使用，污水首先进入絮凝腔的内部，当污水经过絮凝腔与混凝腔时，在絮凝腔与混凝腔的内部加入药剂，采用混凝法的方式对污水的油污进行去除，然后再使污水与滤膜进行接触，进一步采用过滤法对污水进行除油污，两种除油污方式同时使用，有助于充分有效的进水油水分离。
权利要求书

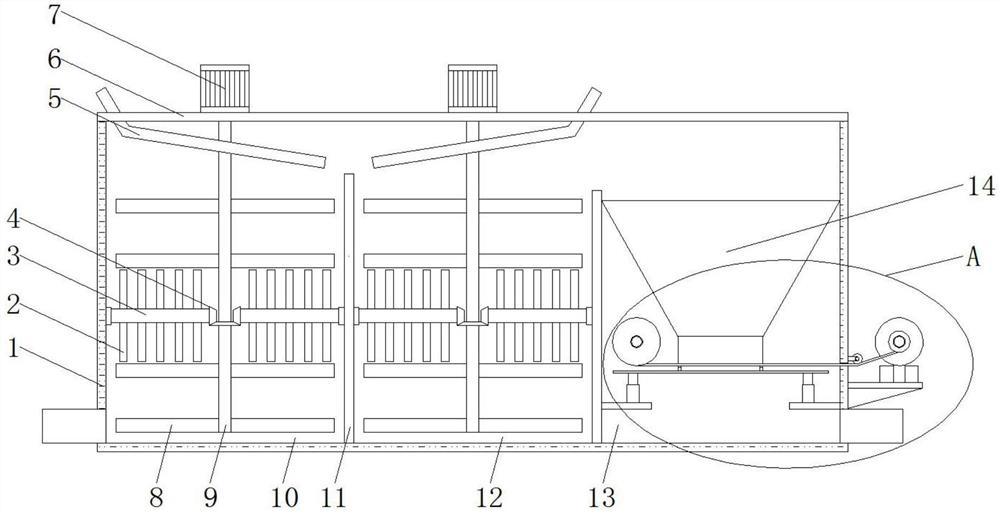

1.一种城市污水处理用除油污装置，包括池体(1)与池体(1)两侧设置的进出水管路，其特征在于：所述池体(1)内壁底部的两侧均固定安装有隔板(11)，所述池体(1)的内部通过两个隔板(11)被均分成絮凝腔(10)、混凝腔(12)与除油腔(13)，所述池体(1)的顶部设置有横板(6),所述横板(6)的顶部穿插安装有两个上药管(5)，所述上药管(5)的底部贯穿开设有若干出药口(30)，所述横板(6)的顶部固定安装有两个驱动电机一(7)，所述驱动电机一(7)的驱动端固定安装有竖向搅拌轴(9)，所述竖向搅拌轴(9)的外壁焊接有若干横向搅拌叶(8)，所述除油腔(13)的焊接有导流仓(14)，所述导流仓(14)的出料口设置有滤膜(26)。
2.根据权利要求1所述的一种城市污水处理用除油污装置，其特征在于：所述絮凝腔(10)与混凝腔(12)内部的两侧均通过轴承转动安装有横向搅拌轴(3)，所述横向搅拌轴(3)的外壁焊接有若干竖向搅拌杆(2)，所述横向搅拌轴(3)与竖向搅拌轴(9)之间设置有传动机构(4)。
3.根据权利要求2所述的一种城市污水处理用除油污装置，其特征在于：所述传动机构(4)由一个主动锥齿轮与两个从动锥齿轮组成，所述主动锥齿轮与从动锥齿轮相啮合，且主动锥齿轮与从动锥齿轮相适配。
4.根据权利要求1所述的一种城市污水处理用除油污装置，其特征在于：所述池体(1)正面的一侧设置有箱门，所述除油腔(13)内部的一侧固定转动安装有旋转轴二(29)，所述旋转轴二(29)的外壁套接有料筒二(28)，所述池体(1)的一侧贯穿开设有通道(15)，所述池体(1)的一侧分别固定安装有限位辊(16)与三角支板(21)，所述三角支板(21)的顶部焊接有转动支撑件(20)，所述转动支撑件(20)转动安装有旋转轴一(18)，所述旋转轴一(18)的外壁套接有料筒一(17)，所述三角支板(21)的顶部固定电机架固定安装有驱动电机二(19)，且驱动电机二(19)的驱动端与旋转轴一(18)的一端固定连接。
5.根据权利要求1所述的一种城市污水处理用除油污装置，其特征在于：所述除油腔(13)内部的两侧均固定安装有安装板(22)，所述安装板(22)的顶部固定安装有电动伸缩杆(23)，所述电动伸缩杆(23)的活动端固定连接有横条(24)，所述横条(24)顶部的两侧均固定安装有凸块(25)，所述凸块(25)的顶部粘接有密封层(27)。
6.根据权利要求4所述的一种城市污水处理用除油污装置，其特征在于：所述转动支撑件(20)由焊接架与轴承组成，且轴承与旋转轴一(18)相适配。
说明书
一种城市污水处理用除油污装置
技术领域
本实用新型涉及污水处理技术领域，具体是一种城市污水处理用除油污装置。
背景技术
城市污水即城市地区范围内的生活污水、工业废水和径流污水。一般由城市管渠汇集并应经城市污水处理厂进行处理后排入水体。城市污水中除含有大量有机物及病菌、病毒外，由于工业的高度发展，工业废水的水量(约占城市污水总量的60～80％)水质日趋复杂和径流污水的污染日趋严重，使城市污水含有各种类型、不同程度的各种有毒、有害污染物。城市污水的处理涉及很多方面，必须对下水道体制，污水处理厂的位置和处理工艺，处理后污水的利用和排放要求等进行综合规划。污水除油污，尝使用混凝法、过滤法与气浮法。
但是，目前市面上传统的一种城市污水处理用除油污装置，其在对污水进行油水分离时，较多的是采用单种方法进行油水分离，无法充分有效的将油水分离，除油污效果不佳。
实用新型内容
本实用新型的目的在于提供一种城市污水处理用除油污装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种城市污水处理用除油污装置，包括池体与池体两侧设置的进出水管路，所述池体内壁底部的两侧均固定安装有隔板，所述池体的内部通过两个隔板被均分成絮凝腔、混凝腔与除油腔，所述池体的顶部设置有横板,所述横板的顶部穿插安装有两个上药管，所述上药管的底部贯穿开设有若干出药口，所述横板的顶部固定安装有两个驱动电机一，所述驱动电机一的驱动端固定安装有竖向搅拌轴，所述竖向搅拌轴的外壁焊接有若干横向搅拌叶，所述除油腔的焊接有导流仓，所述导流仓的出料口设置有滤膜。
作为本实用新型再进一步的方案：所述絮凝腔与混凝腔内部的两侧均通过轴承转动安装有横向搅拌轴，所述横向搅拌轴的外壁焊接有若干竖向搅拌杆，所述横向搅拌轴与竖向搅拌轴之间设置有传动机构。
作为本实用新型再进一步的方案：所述传动机构由一个主动锥齿轮与两个从动锥齿轮组成，所述主动锥齿轮与从动锥齿轮相啮合，且主动锥齿轮与从动锥齿轮相适配。
作为本实用新型再进一步的方案：所述池体正面的一侧设置有箱门，所述除油腔内部的一侧固定转动安装有旋转轴二，所述旋转轴二的外壁套接有料筒二，所述池体的一侧贯穿开设有通道，所述池体的一侧分别固定安装有限位辊与三角支板，所述三角支板的顶部焊接有转动支撑件，所述转动支撑件转动安装有旋转轴一，所述旋转轴一的外壁套接有料筒一，所述三角支板的顶部固定电机架固定安装有驱动电机二，且驱动电机二的驱动端与旋转轴一的一端固定连接
作为本实用新型再进一步的方案：所述除油腔内部的两侧均固定安装有安装板，所述安装板的顶部固定安装有电动伸缩杆，所述电动伸缩杆的活动端固定连接有横条，所述横条顶部的两侧均固定安装有凸块，所述凸块的顶部粘接有密封层
作为本实用新型再进一步的方案：所述转动支撑件由焊接架与轴承组成，且轴承与旋转轴一相适配。
与现有技术相比，本实用新型的有益效果是：
1、本实用通过池体、上药管、横板、驱动电机一、横向搅拌叶、竖向搅拌轴、絮凝腔、隔板、混凝腔、除油腔、导流仓、滤膜与出药口的配合使用，污水首先进入絮凝腔的内部，当污水经过絮凝腔与混凝腔时，在絮凝腔与混凝腔的内部加入药剂，采用混凝法的方式对污水的油污进行去除，然后再使污水与滤膜进行接触，进一步采用过滤法对污水进行除油污，两种除油污方式同时使用，有助于充分有效的进水油水分离，且先使用混凝法，再使用过滤法，在污水中在形成聚合物或是稳定的混合体后再进行过滤，除油污效果佳。
2、本实用通过竖向搅拌杆、横向搅拌轴与传动机构的配合使用，横向搅拌叶呈横向搅动，竖向搅拌杆呈纵向搅动，有效的打乱了污水流动的规律，使污水呈不规则的流动形态，有利于使污水与药剂接触的更加充分、均匀。
3、本实用通过通道、限位辊、料筒一、旋转轴一、驱动电机二、转动支撑件、三角支板、安装板、电动伸缩杆、横条、凸块、滤膜、密封层、料筒二与驱动电机二的配合使用，一卷滤膜可使用较长的时间，无需使用者频繁的对滤膜进行装拆更换，有效的降低了滤膜更换的难度，使用方便快速，且在使用滤膜过滤时，将滤膜夹紧在导流仓的底部与凸块的顶部之间，从而有助于避免污水的冲击，导致滤膜与导流仓之间存在缝隙，污水从缝隙处流走未与滤膜进行接触过滤，保证了滤膜与污水的过滤效果。
（发明人：陈进典）
