申请日2020.07.15
公开（公告）日2021.03.02
IPC分类号C02F9/04; C02F103/16
摘要
本实用新型公开了一种电镀废弃污水处理装置，包括筒体，所述筒体的上端固定连接有上位杆，所述上位杆的上端连接有进料管，所述上位杆的上端连接有添料管，所述上位杆的中心位置固定连接有搅拌电机。本实用新型的有益效果在上位杆的上端固定连接有进料管、添料管和搅拌电机，进料管导入污水，添料管加入金属离子沉淀絮凝剂，通过搅拌电机带动混合杆进行物料搅拌，筒体的底部固定连接有分布环，分布环将进气管导入的气体均匀分布，通过底部的气体进行混合物料的气浮，进行物料充分混合的同时将悬浮物进一步聚集，便于后续的过滤处理，筒体内部固定连接有挡板和导流板，通过导流板进行导流，便于混合后流体的定向导流。
权利要求书

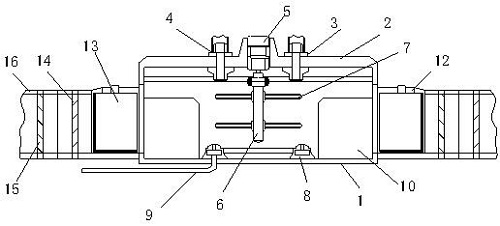

1.一种电镀废弃污水处理装置，包括筒体（1），其特征在于：所述筒体（1）的上端固定连接有上位杆（2），所述上位杆（2）的上端连接有进料管（3），所述上位杆（2）的上端连接有添料管（4），所述上位杆（2）的中心位置固定连接有搅拌电机（5），所述搅拌电机（5）的输出端连接有搅拌轴（6），所述筒体（1）的底部固定连接有分布环（8），所述分布环（8）的底部连接有进气管（9），所述筒体（1）的内部固定连接有挡板（10），所述筒体（1）的内部固定连接有弧形的导流板（11），所述筒体（1）的外壁固定连接有过滤槽（12），所述过滤槽（12）的内部卡接有过滤网（13），所述过滤槽（12）的一端螺栓连接有第一精滤管体（14），所述第一精滤管体（14）的一端螺栓连接有第二精滤管体（15），所述第二精滤管体（15）的一端螺栓连接有出液管（16）。
2.根据权利要求1所述的一种电镀废弃污水处理装置，其特征在于：所述上位杆（2）为工型设置，所述上位杆（2）的中心线设置在筒体（1）的轴线。
3.根据权利要求1所述的一种电镀废弃污水处理装置，其特征在于：所述搅拌轴（6）设置在筒体（1）的中轴线上，所述搅拌轴（6）的一端固定连接有多个混合杆（7），所述混合杆（7）为弧形设置。
4.根据权利要求1所述的一种电镀废弃污水处理装置，其特征在于：所述分布环（8）的内为中空设置，所述分布环（8）的上端设置有均匀分布的出气孔，所述进气管（9）的一端接入外部气泵。
5.根据权利要求1所述的一种电镀废弃污水处理装置，其特征在于：所述挡板（10）和导流板（11）均设置四个，所述挡板（10）的一端对应设置在过滤槽（12）的开口一侧，所述过滤槽（12）与挡板（10）匹配设置。
6.根据权利要求1所述的一种电镀废弃污水处理装置，其特征在于：所述过滤槽（12）的内部匹配卡合过滤网（13），所述过滤网（13）的两端固定连接有挂耳，所述过滤网（13）一侧为开口设置。
7.根据权利要求1所述的一种电镀废弃污水处理装置，其特征在于：所述第一精滤管体（14）和第二精滤管体（15）的内部均设置有孔径递减的精滤网，所述第一精滤管体（14）和第二精滤管体（15）的内部均设置有储料空槽。
8.根据权利要求1所述的一种电镀废弃污水处理装置，其特征在于：所述第一精滤管体（14）、第二精滤管体（15）和出液管（16）设置直径相同，所述第一精滤管体（14）、第二精滤管体（15）和出液管（16）之间均为密封连接。
说明书
一种电镀废弃污水处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种电镀废弃污水处理装置。
背景技术
电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止金属氧化，提高耐磨性、导电性、反光性、抗腐蚀性及增进美观等作用，电镀过程中产生的污水需要进行处理后排放。
现有的电镀废弃污水处理装置无法进行絮凝剂的充分混合，且无法对絮凝过程中的沉淀物充分过滤，过滤效率低，普通的污水处理装置无法连续作业。
实用新型内容
本实用新型的目的在于提供一种电镀废弃污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电镀废弃污水处理装置，包括筒体，所述筒体的上端固定连接有上位杆，所述上位杆的上端连接有进料管，所述上位杆的上端连接有添料管，所述上位杆的中心位置固定连接有搅拌电机，所述搅拌电机的输出端连接有搅拌轴，所述筒体的底部固定连接有分布环，所述分布环的底部连接有进气管，所述筒体的内部固定连接有挡板，所述筒体的内部固定连接有弧形的导流板，所述筒体的外壁固定连接有过滤槽，所述过滤槽的内部卡接有过滤网，所述过滤槽的一端螺栓连接有第一精滤管体，所述第一精滤管体的一端螺栓连接有第二精滤管体，所述第二精滤管体的一端螺栓连接有出液管。
优选的，所述上位杆为工型设置，所述上位杆的中心线设置在筒体的轴线。
优选的，所述搅拌轴设置在筒体的中轴线上，所述搅拌轴的一端固定连接有多个混合杆，所述混合杆为弧形设置。
优选的，所述分布环的内为中空设置，所述分布环的上端设置有均匀分布的出气孔，所述进气管的一端接入外部气泵。
优选的，所述挡板和导流板均设置四个，所述挡板的一端对应设置在过滤槽的开口一侧，所述过滤槽与挡板匹配设置。
优选的，所述过滤槽的内部匹配卡合过滤网，所述过滤网的两端固定连接有挂耳，所述过滤网一侧为开口设置。
优选的，所述第一精滤管体和第二精滤管体的内部均设置有孔径递减的精滤网，所述第一精滤管体和第二精滤管体的内部均设置有储料空槽。
优选的，所述第一精滤管体、第二精滤管体和出液管设置直径相同，所述第一精滤管体、第二精滤管体和出液管之间均为密封连接。
与现有技术相比，本实用新型的有益效果是：
（1）、在筒体的上端固定连接有上位杆，上位杆的上端固定连接有进料管、添料管和搅拌电机，进料管导入污水，添料管加入金属离子沉淀絮凝剂，通过搅拌电机带动混合杆进行物料搅拌，筒体的底部固定连接有分布环，分布环将进气管导入的气体均匀分布，通过底部的气体进行混合物料的气浮，进行物料充分混合的同时将悬浮物进一步聚集，便于后续的过滤处理，筒体内部固定连接有挡板和导流板，通过导流板进行导流，便于混合后流体的定向导流。
（2）、筒体上连接有多个过滤槽，过滤槽的内部卡合有单侧开口的过滤网，过滤网可对流体中较大的颗粒的杂质进行初步过滤，多个过滤槽可提高流体过滤处理的效率多个过滤槽的一端螺栓连接有第一精滤管体、第二精滤管体和出液管，通过第一精滤管体和第二精滤管体的内部的精滤网进行逐级过滤，过滤效果好，同时第一精滤管体和第二精滤管体可对过滤絮凝物进行存储，使用效果好。
（发明人：蒙焕洪）
