申请日2020.12.09
公开（公告）日2021.03.09
IPC分类号F23G7/06; F23G5/46; B01D53/04; B01D53/18; C02F11/12; C02F11/13
摘要
本发明公开了一种火电厂掺烧污泥除恶臭系统，包括污泥干燥机，污泥干燥机一侧的两端均固定安装有第一抽风机，两个第一抽风机的输入端分别与污泥干燥机的两个出气口固定连通，本发明通过第一抽风机抽取污泥干燥机产生的废气，第二抽风机抽取储存仓内存储污泥产生的废气，储气罐对废气进行存储，压力检测仪与气体流量阀和第三抽风机配合定量抽取废气通入锅炉内进行燃烧，除尘器、吸收塔和吸附箱对锅炉产生的废气进行处理净化，可对污泥存储和干燥时产生的废气进行存储并处理，通过与电厂锅炉的配合，可保证掺烧污泥与火电厂设备的配合进行，同时可对锅炉烧煤、掺烧污泥、锅炉燃烧废气产生的尾气进行同步处理，能够达到更好的处理效果。
权利要求书

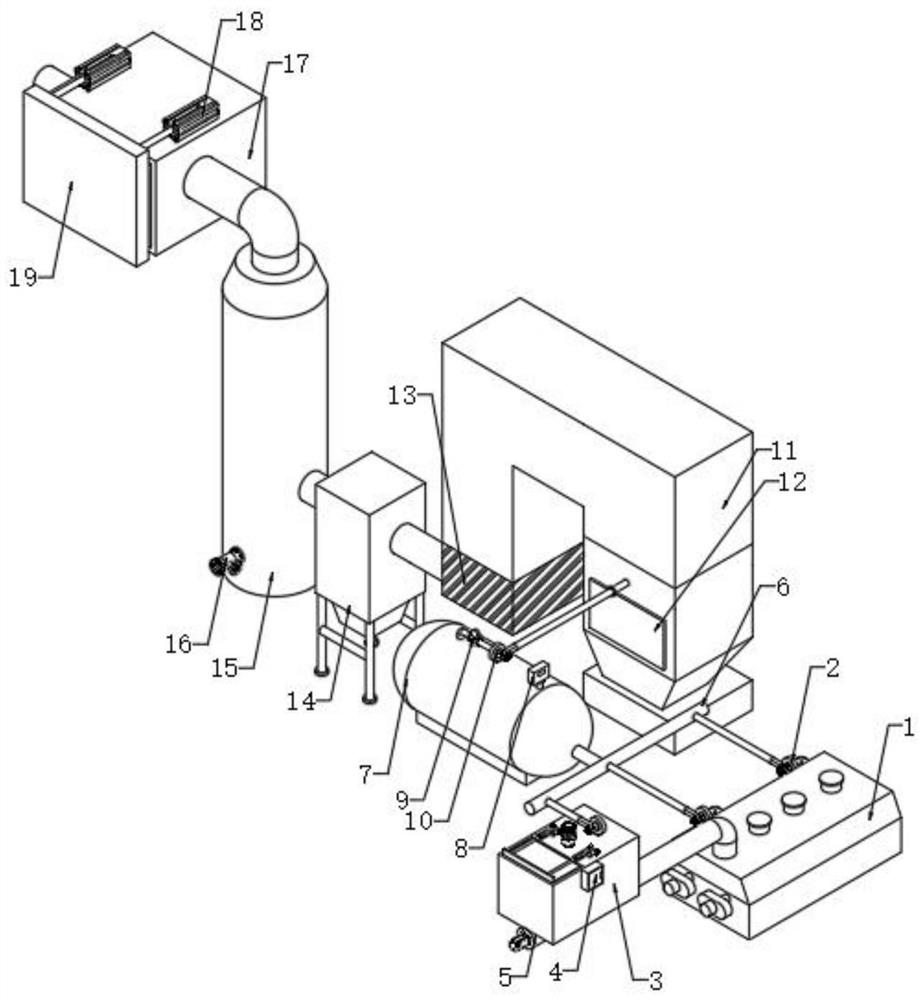

1.一种火电厂掺烧污泥除恶臭系统，包括污泥干燥机（1），其特征在于，所述污泥干燥机（1）一侧的两端均固定安装有第一抽风机（2），两个所述第一抽风机（2）的输入端分别与污泥干燥机（1）的两个出气口固定连通，两个所述第一抽风机（2）的输出端均通过导管与集气管（6）的两个进气口固定连通，所述集气管（6）的出气口通过导管与储气罐（7）的进气口固定连通，所述储气罐（7）顶端的一侧固定安装有压力检测仪（8），且储气罐（7）顶端的另一侧设有的出气口通过导管与气体流量阀（9）的一端固定连通，所述气体流量阀（9）的另一端通过导管与第三抽风机（10）的进气端固定连通，所述第三抽风机（10）的出气端通过导管与锅炉（11）一侧的中部固定设有的废气燃烧口固定连通，所述锅炉（11）一侧的底部固定设有加料口（12），所述锅炉（11）的出气口与空气换热器（13）的进气口固定连通，所述空气换热器（13）的出气口通过导管与除尘器（14）的进气口固定连通，所述除尘器（14）的出气口通过导管与吸收塔（15）的进气口固定连通，所述吸收塔（15）一端的底部固定设有污水阀（16），所述吸收塔（15）的出气口通过导管与吸附箱（17）的进气口固定连通，所述吸附箱（17）顶端的两侧均固定安装有电动液压缸（18）。
2.根据权利要求1所述的一种火电厂掺烧污泥除恶臭系统，其特征在于，所述污泥干燥机（1）的进料口与绞龙（5）的出料口固定连通，所述绞龙（5）的进料口与电磁阀（33）的底端固定连通，所述电磁阀（33）的顶端与下料斗（32）的底端固定连通，所述下料斗（32）的顶端与储存仓（3）的底端固定连通。
3.根据权利要求2所述的一种火电厂掺烧污泥除恶臭系统，其特征在于，所述储存仓（3）顶端的中部固定安装有搅拌电机（20），所述搅拌电机（20）的输出端与搅拌杆（31）的顶端固定连接。
4.根据权利要求3所述的一种火电厂掺烧污泥除恶臭系统，其特征在于，所述储存仓（3）内壁的两侧均固定设有凸型滑条，两个所述凸型滑条的外壁分别与活动仓门（22）两侧的中部开设的凸型滑槽滑动连接，所述活动仓门（22）一端的两侧分别与两个电动伸缩杆（21）的输出端固定连接。
5.根据权利要求4所述的一种火电厂掺烧污泥除恶臭系统，其特征在于，所述储存仓（3）顶端的一侧固定安装有第二抽风机（23），所述第二抽风机 （23）的进气端与储存仓（3）顶端的表面开设的出气孔固定连通，所述第二抽风机（23）的出气端通过导管与集气管（6）的一个进气口固定连通。
6.根据权利要求1所述的一种火电厂掺烧污泥除恶臭系统，其特征在于，两个所述电动液压缸（18）的输出端分别与密封箱盖（19）一端顶部的两侧固定连接，所述密封箱盖（19）一端的边侧固定设有密封圈（24），且密封箱盖（19）一端底部的两侧均固定设有连接杆（30），两个所述连接杆（30）底端的中部开设的限位滑槽分别与两个限位滑轨（29）的外壁滑动连接，两个所述限位滑轨（29）的底端分别与吸附箱（17）内壁底端的两侧固定连接。
7.根据权利要求6所述的一种火电厂掺烧污泥除恶臭系统，其特征在于，所述密封箱盖（19）一端的中部固定设有挂钩（25），所述挂钩（25）的外壁与挂板（26）底端的中部开设的挂槽穿插连接，所述挂板（26）的一端与连接板（27）一端的中部固定连接，所述连接板（27）的另一端固定设有活性炭吸附块（28）。
8.根据权利要求5所述的一种火电厂掺烧污泥除恶臭系统，其特征在于，所述储存仓（3）一侧的中部固定设有控制器（4），所述控制器（4）内设有污泥干燥模块、除尘器控制模块、吸收塔控制模块和吸附箱控制模块，所述污泥干燥模块包括干燥机模块和第一抽风机模块，所述第一抽风机（2）、污泥干燥机（1）、除尘器（14）、吸收塔（15）和两个电动液压缸（18）分别通过第一抽风机模块、干燥机模块、除尘器控制模块、吸收塔控制模块和吸附箱控制模块与外接电源电性连接，所述控制器（4）内设有储存仓控制模块，所述储存仓控制模块包括绞龙模块、搅拌电机模块、第二抽风机模块、电磁阀模块和电动伸缩杆模块，所述绞龙（5）、搅拌电机（20）、第二抽风机（23）、电磁阀（33）和两个电动伸缩杆（21）分别通过绞龙模块、搅拌电机模块、第二抽风机模块、电磁阀模块和电动伸缩杆模块与外接电源电性连接，所述控制器（4）内设有储气罐控制模块，所述储气罐控制模块包括压力检测仪模块、气体流量阀模块和第三抽风机模块，所述压力检测仪（8）、气体流量阀（9）和第三抽风机（10）分别通过压力检测仪模块、气体流量阀模块和第三抽风机模块与外接电源电性连接。
说明书
一种火电厂掺烧污泥除恶臭系统
技术领域
本发明涉及火电厂掺烧污泥除恶臭技术领域，特别涉及一种火电厂掺烧污泥除恶臭系统。
背景技术
火电厂掺烧污泥是对电厂污泥、生活污泥、工业污泥等进行焚烧处理避免其产生有害恶臭气体，在污泥掺烧时需用到一种火电厂掺烧污泥除恶臭系统。
而现有的火电厂掺烧污泥除恶臭系统不具有气体存储功能，且气体处理效果不好，在污泥掺烧前需对污泥进行干燥处理，污泥在存储和干燥过程会产生大量有害恶臭气体，若不进行收集处理不仅会对环境造成污染，气体内的有害物质还会对人体造成危害，在气体处理效果不好仍会产生污染，不利于人员的使用，同时现有的火电厂掺烧污泥除恶臭系统不具有污泥存储输送功能，火电厂在发电过程中也会产生大量污泥，且在进行污泥掺烧时，污泥不积累一定的量而进行频繁掺烧，会造成资源的浪费，导致工作效率降低，且现有的火电厂掺烧污泥除恶臭系统不便于人员对设备进行清理更换，在对尾气进行处理后，人员对设备的清理更换较为不便，长时间不对设备进行清理更换，会导致设备的处理效果下降，影响人员的使用。
发明内容
本发明的目的在于提供一种火电厂掺烧污泥除恶臭系统，以解决现有火电厂掺烧污泥除恶臭系统无法对有害恶臭气体集中存储处理、无法对污泥进行存储输送和不便于对设备进行清理更换的问题。
为实现上述目的，本发明提供如下技术方案：一种火电厂掺烧污泥除恶臭系统，包括污泥干燥机，所述污泥干燥机一侧的两端均固定安装有第一抽风机，两个所述第一抽风机的输入端分别与污泥干燥机的两个出气口固定连通，两个所述第一抽风机的输出端均通过导管与集气管的两个进气口固定连通，所述集气管的出气口通过导管与储气罐的进气口固定连通，所述储气罐顶端的一侧固定安装有压力检测仪，且储气罐顶端的另一侧设有的出气口通过导管与气体流量阀的一端固定连通，所述气体流量阀的另一端通过导管与第三抽风机的进气端固定连通，所述第三抽风机的出气端通过导管与锅炉一侧的中部固定设有的废气燃烧口固定连通，所述锅炉一侧的底部固定设有加料口，所述锅炉的出气口与空气换热器的进气口固定连通，所述空气换热器的出气口通过导管与除尘器的进气口固定连通，所述除尘器的出气口通过导管与吸收塔的进气口固定连通，所述吸收塔一端的底部固定设有污水阀，所述吸收塔的出气口通过导管与吸附箱的进气口固定连通，所述吸附箱顶端的两侧均固定安装有电动液压缸。
优选的，所述污泥干燥机的进料口与绞龙的出料口固定连通，所述绞龙的进料口与电磁阀的底端固定连通，所述电磁阀的顶端与下料斗的底端固定连通，所述下料斗的顶端与储存仓的底端固定连通。
优选的，所述储存仓顶端的中部固定安装有搅拌电机，所述搅拌电机的输出端与搅拌杆的顶端固定连接。
优选的，所述储存仓内壁的两侧均固定设有凸型滑条，两个所述凸型滑条的外壁分别与活动仓门两侧的中部开设的凸型滑槽滑动连接，所述活动仓门一端的两侧分别与两个电动伸缩杆的输出端固定连接。
优选的，所述储存仓顶端的一侧固定安装有第二抽风机，所述第二抽风机 的进气端与储存仓顶端的表面开设的出气孔固定连通，所述第二抽风机的出气端通过导管与集气管的一个进气口固定连通。
优选的，两个所述电动液压缸的输出端分别与密封箱盖一端顶部的两侧固定连接，所述密封箱盖一端的边侧固定设有密封圈，且密封箱盖一端底部的两侧均固定设有连接杆，两个所述连接杆底端的中部开设的限位滑槽分别与两个限位滑轨的外壁滑动连接，两个所述限位滑轨的底端分别与吸附箱内壁底端的两侧固定连接。
优选的，所述密封箱盖一端的中部固定设有挂钩，所述挂钩的外壁与挂板底端的中部开设的挂槽穿插连接，所述挂板的一端与连接板一端的中部固定连接，所述连接板的另一端固定设有活性炭吸附块。
优选的，所述储存仓一侧的中部固定设有控制器，所述控制器内设有污泥干燥模块、除尘器控制模块、吸收塔控制模块和吸附箱控制模块，所述污泥干燥模块包括干燥机模块和第一抽风机模块，所述第一抽风机、污泥干燥机、除尘器、吸收塔和两个电动液压缸分别通过第一抽风机模块、干燥机模块、除尘器控制模块、吸收塔控制模块和吸附箱控制模块与外接电源电性连接，所述控制器内设有储存仓控制模块，所述储存仓控制模块包括绞龙模块、搅拌电机模块、第二抽风机模块、电磁阀模块和电动伸缩杆模块，所述绞龙、搅拌电机、第二抽风机、电磁阀和两个电动伸缩杆分别通过绞龙模块、搅拌电机模块、第二抽风机模块、电磁阀模块和电动伸缩杆模块与外接电源电性连接，所述控制器内设有储气罐控制模块，所述储气罐控制模块包括压力检测仪模块、气体流量阀模块和第三抽风机模块，所述压力检测仪、气体流量阀和第三抽风机分别通过压力检测仪模块、气体流量阀模块和第三抽风机模块与外接电源电性连接。
本发明的技术效果和优点：
（1）通过第一抽风机抽取污泥干燥机产生的废气，第二抽风机抽取储存仓内存储污泥产生的废气，储气罐对废气进行存储，压力检测仪与气体流量阀和第三抽风机配合定量抽取废气通入锅炉内进行燃烧，除尘器、吸收塔和吸附箱对锅炉产生的废气进行处理净化，可对污泥存储和干燥时产生的废气进行存储并处理，通过与电厂锅炉的配合，可保证掺烧污泥与火电厂设备的配合进行,同时可对锅炉烧煤、掺烧污泥、锅炉燃烧废气产生的尾气进行同步处理，能够达到更好的处理效果；
（2）通过储存仓连接的下料斗与绞龙连接，储存仓连接的活动门与电动伸缩杆连接，搅拌电机驱动搅拌杆，可对污泥进行存储，不仅避免污泥在外界污染环境，还可在污泥达到一定的量后再进行处理，节约了资源，搅拌电机驱动搅拌杆与绞龙配合可将存储的污泥输送至污泥干燥机，方便人员的处理；
（3）通过密封箱盖与电动液氧缸连接，密封箱盖连接有连接杆，连接杆开设的限位滑槽与限位滑轨滑动连接，密封箱盖连接的挂钩与挂板开设的挂槽穿插连接，连接板连接有活性炭吸附块，活性炭吸附块可对锅炉的废气进行最后的吸收净化，避免有毒物质物质产生，同时避免气体恶臭，且活性炭吸附块方便清理更换便于人员的使用。
（发明人：马乐;丁伟;孙德良;习大伟）
