申请日2020.06.16
公开（公告）日2021.03.05
IPC分类号C02F1/04; B01D35/02
摘要

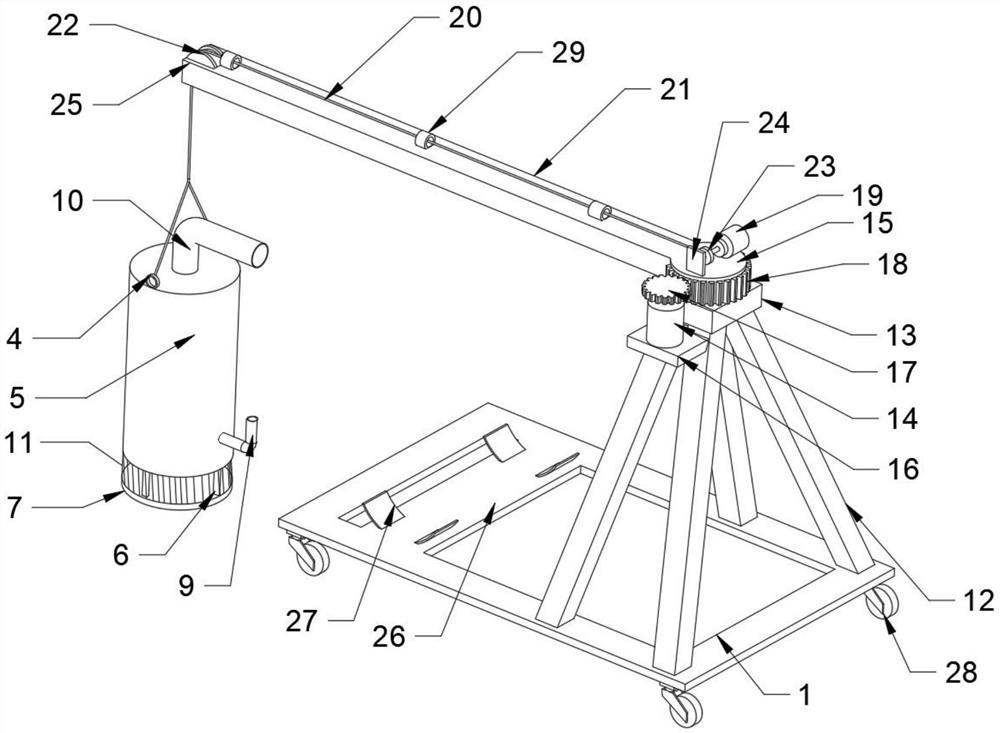

本实用新型提供一种用于环保水处理的气提器，包括载重架，所述载重架顶部固定有旋转支撑机构，所述旋转支撑机构顶部固定有提升机构，所述提升机构的一端设有气提器本体，所述气提器本体的底部对称固定有支撑柱，四个所述支撑柱的底部固定有支撑座，所述气提器本体底部开设有进水口，所述气提器本体的侧壁固定有进气管，所述气提器本体顶部固定有出水管，所述气提器本体的顶部位于出水管的两侧对称固定有提环，所述气提器本体通过提环与提升机构固定，所述气提器本体的底部位于支撑柱的外侧固定有过滤网，本实用新型通过两个电机驱动，方便气提器本体放置于污水处理池中，使气提器本体便于维修，同时能够降低气提器本体的故障率。
权利要求书
1.一种用于环保水处理的气提器，包括载重架(1)，其特征在于，所述载重架(1)顶部固定有旋转支撑机构(2)，所述旋转支撑机构(2)顶部固定有提升机构(3)，所述提升机构(3)的一端设有气提器本体(5)，所述气提器本体(5)的底部对称固定有支撑柱(6)，四个所述支撑柱(6)的底部固定有支撑座(7)，所述气提器本体(5)底部开设有进水口(8)，所述气提器本体(5)的侧壁固定有进气管(9)，所述气提器本体(5)顶部固定有出水管(10)，所述气提器本体(5)的顶部位于出水管(10)的两侧对称固定有提环(4)，所述气提器本体(5)通过提环(4)与提升机构(3)固定。
2.根据权利要求1所述的一种用于环保水处理的气提器，其特征在于，所述气提器本体(5)的底部位于支撑柱(6)的外侧固定有过滤网(11)，所述过滤网(11)的底部与支撑座(7)外壁固定。
3.根据权利要求1所述的一种用于环保水处理的气提器，其特征在于，所述旋转支撑机构(2)包括支撑杆(12)、转动座(13)、第一电机(14)和转动盘(15)，所述载重架(1)顶部的一侧对称固定有支撑杆(12)，四个所述支撑杆(12)的顶部固定有转动座(13)，两个所述支撑杆(12)的一侧固定有电机底座(16)，所述电机底座(16)顶部固定有第一电机(14)，所述第一电机(14)输出端固定有主动齿轮(17)，所述转动座(13)顶部通过轴承转动连接有转动盘(15)，所述转动盘(15)的外壁固定有从动齿轮环(18)，所述从动齿轮环(18)与主动齿轮(17)啮合连接。
4.根据权利要求3所述的一种用于环保水处理的气提器，其特征在于，所述提升机构(3)包括第二电机(19)、拉绳(20)、提升杆(21)和导线轮(22)，所述转动盘(15)顶部固定有第二电机(19)，所述第二电机(19)输出端固定有收线轮(23)，所述收线轮(23)远离第二电机(19)的一端通过轴承转动连接有支撑块(24)，所述支撑块(24)底部与转动盘(15)的顶部固定，所述收线轮(23)的中部固定有拉绳(20)，所述转动盘(15)的侧壁固定有提升杆(21)，所述提升杆(21)远离转动盘(15)的一端对称固定有连接板(25)，两个所述连接板(25)中部通过轴承转动连接有导线轮(22)，所述提升杆(21)顶部等距固定有导线环(29)，所述拉绳(20)远离收线轮(23)的一端穿过三个导线环(29)和导线轮(22)与提环(4)固定。
5.根据权利要求1所述的一种用于环保水处理的气提器，其特征在于，所述载重架(1)远离旋转支撑机构(2)一侧的内壁固定有承载板(26)，所述承载板(26)的顶部对称固定有安放座(27)。
6.根据权利要求1所述的一种用于环保水处理的气提器，其特征在于，所述载重架(1)底部对称固定有自锁万向轮(28)。
说明书
一种用于环保水处理的气提器
技术领域
本实用新型涉及气提器技术领域，尤其涉及一种用于环保水处理的气提器。
背景技术
气提是一个物理过程，它的原理就是根据亨利定律，提高一相分压来降低另一相分压来实现气提，通常的气提设备又被称为气提器，由于它较日常使用的水泵具有不用消耗电能、结构简便等的优点，因此被广泛地被污水处理厂所使用，而传统的气提器运用在污水处理中时，通常都是固定安放的，或是用拉绳人工放置于池底，但是由于现有技术的不足，气提器在使用过程中会时常遭受堵塞等问题，因而时常要对气提器进行检修，而传统的气提器就需要通过放干污水处理池中的水或者使用人力将其从池中拉出而对其进行维修，费时费力，极其影响处理厂的工作效率。
因此，有必要提供一种用于环保水处理的气提器解决上述技术问题。
实用新型内容
为解决上述技术问题，本实用新型是提供一种便于移动，且便于检修的用于环保水处理的气提器。
本实用新型提供的一种用于环保水处理的气提器，包括载重架，所述载重架顶部固定有旋转支撑机构，所述旋转支撑机构顶部固定有提升机构，所述提升机构的一端设有气提器本体，所述气提器本体的底部对称固定有支撑柱，四个所述支撑柱的底部固定有支撑座，所述气提器本体底部开设有进水口，所述气提器本体的侧壁固定有进气管，所述气提器本体顶部固定有出水管，所述气提器本体的顶部位于出水管的两侧对称固定有提环，所述气提器本体通过提环与提升机构固定。
优选的，所述气提器本体的底部位于支撑柱的外侧固定有过滤网，所述过滤网的底部与支撑座外壁固定。
优选的，所述旋转支撑机构包括支撑杆、转动座、第一电机和转动盘，所述载重架顶部的一侧对称固定有支撑杆，四个所述支撑杆的顶部固定有转动座，两个所述支撑杆的一侧固定有电机底座，所述电机底座顶部固定有第一电机，所述第一电机输出端固定有主动齿轮，所述转动座顶部通过轴承转动连接有转动盘，所述转动盘的外壁固定有从动齿轮环，所述从动齿轮环与主动齿轮啮合连接。
优选的，所述提升机构包括第二电机、拉绳、提升杆和导线轮，所述转动盘顶部固定有第二电机，所述第二电机输出端固定有收线轮，所述收线轮远离第二电机的一端通过轴承转动连接有支撑块，所述支撑块底部与转动盘的顶部固定，所述收线轮的中部固定有拉绳，所述转动盘的侧壁固定有提升杆，所述提升杆远离转动盘的一端对称固定有连接板，两个所述连接板中部通过轴承转动连接有导线轮，所述提升杆顶部等距固定有导线环，所述拉绳远离收线轮的一端穿过三个导线环和导线轮与提环固定。
优选的，所述载重架远离旋转支撑机构一侧的内壁固定有承载板，所述承载板的顶部对称固定有安放座。
优选的，所述载重架底部对称固定有自锁万向轮。
与相关技术相比较，本实用新型提供的一种用于环保水处理的气提器具有如下有益效果：
本实用新型提供一种用于环保水处理的气提器：
本实用新型使用时，将装置放置于要使用的合理位置，锁定自锁万向轮，使装置位置固定，通过驱动第二电机，进而带动收线轮转动，使得拉绳收卷在收线轮上，从而使得气提器本体悬空，进而通过驱动第一电机转动，带动主动齿轮转动，进而带动从动齿轮环转动，进而使得转动盘在转动座上转动，进而带动提升杆转动至污水处理池上方，从而使得气提器本体位于污水处理池上方，进而驱动第二电机，带动收线轮转动，使得拉绳从收线轮上放出，进而在重力作用下使得气提器本体降至污水处理池底，同时在气提器本体出现故障时，可以通过驱动第二电机，使得拉绳收卷在收卷轮上，进而将气提器本体从污水处理池中提起，同时驱动第一电机，进而带动提升杆转动，带动气提器本体转动至污水处理池岸上，进而将气提器本体放置于安放坐上，将装置移动至维修点维修，本实用新型的旋转支撑机构以及提升机构能够便于人们将气提器本体放置于污水处理池中，同时也便于人们在气提器本体损坏时将其提出进行检修，同时设置在气提器本体底部的过滤网能够有效地防止异物堵塞进水口，保障气提器本体工作正常。
（发明人：李宗安）
