申请日2020.03.25
公开（公告）日2021.03.09
IPC分类号C02F9/14
摘要
本实用新型公开了一种地埋式污水处理系统，包括一箱体以及一顶盖，所述顶盖设置于箱体上端面，箱体内划分成调节区、厌氧区、好氧区、二沉区、MBR膜区、排水区以及回污区，所述沉淀区与厌氧区相邻，沉淀区与厌氧区连接处上方设置一进水口B。本实用新型设计合理，能够防腐蚀、抗冲击，提高生化反应效率，占地面积小且美观。
权利要求书
1.一种地埋式污水处理系统，其特征在于，包括一箱体（1）以及一顶盖（2），所述顶盖（2）设置于箱体（1）上端面，箱体（1）内划分成沉淀区（3）、厌氧区（4）、好氧区（5）、二沉区（6）、MBR膜区（7）、排水区（8）以及回污区（9），所述沉淀区（3）与厌氧区（4）相邻，沉淀区（3）与厌氧区（4）连接处上方设置一进水口B（10）；
所述厌氧区（4）内两侧壁安装一对填料架（11），所述填料架（11）上安装有填料（12），所述厌氧区（4）与好氧区（5）相邻，厌氧区（4）与好氧区（5）连接处上方设置一溢流堰板（19），并贯穿连接一进水口C（15），与好氧区（5）下方连通，所述好氧区底部设置一曝气装置（13），两侧壁固定安装一对填料架（11），所述填料架（11）上设置填料（12），所述好氧区（5）顶部固定安装喷洒机构（17）；
所述好氧区（5）与二沉区（6）相邻，所述二沉区（6）与好氧区（5）连接处上方设置一稳流管（14），与好氧区（5）连通，所述二沉区（6）与MBR膜区（7）相邻，所述二沉区（6）与MBR膜区（7）连接处上方设置一溢流堰板（19），溢流堰板（19）底部贯穿连接一进水口D（16），与MBR膜区（7）下方连通；
所述MBR膜区（7）与排水区（8）以及回污区（9）相邻，通过MBR膜相隔，所述MBR膜区（7）与回污区（9）连接处下方设置一污泥泵，与回污区（9）连通，所述回污区（9）通过回流管（18）与好氧区（5）连通，所述箱体（1）近沉淀区（3）侧壁设置一进水口A（1.2），箱体（1）近排水区侧壁设置一出水口（1.3）；
所述喷洒机构（17）包括一安装架（17.1）、电机（20）、齿轮A（17.2）、齿轮B（17.3）、齿轮C（17.8）以及齿条（17.7），所述安装架（17.1）固定安装于箱体（1）内顶部，电机（20）固定安装于安装架（17.1）侧面，电机（20）转轴安装一齿轮A（17.2），所述齿轮A（17.2）通过轴承与安装架（17.1）铰接，齿轮A（17.2）一侧设置一齿轮B（17.3），所述齿轮B（17.3）通过一轴承与安装架（17.1）铰接，并与齿轮A（17.2）啮合，所述齿轮A（17.2）以及齿轮B（17.3）偏心处分别铰接一连杆B（17.5）以及连杆C（17.9），所述连杆B（17.5）远齿轮A（17.2）端与连杆C（17.9）远齿轮B（17.3）端铰接，所述连杆B（17.5）与连杆C（17.9）连接处铰接一连杆A（17.4），所述安装架（17.1）顶部下端面两侧滑动连接一对管套（17.6），所述管套（17.6）一端通过一连接件与齿条（17.7）保持固定连接，所述两齿条（17.7）之间设置一齿轮C（17.8），并与齿条（17.7）啮合，所述连杆A（17.4）远齿轮B（17.3）端与连接件铰接，所述管套（17.6）内设置软管，软管远齿条（17.7）端接通一喷头。

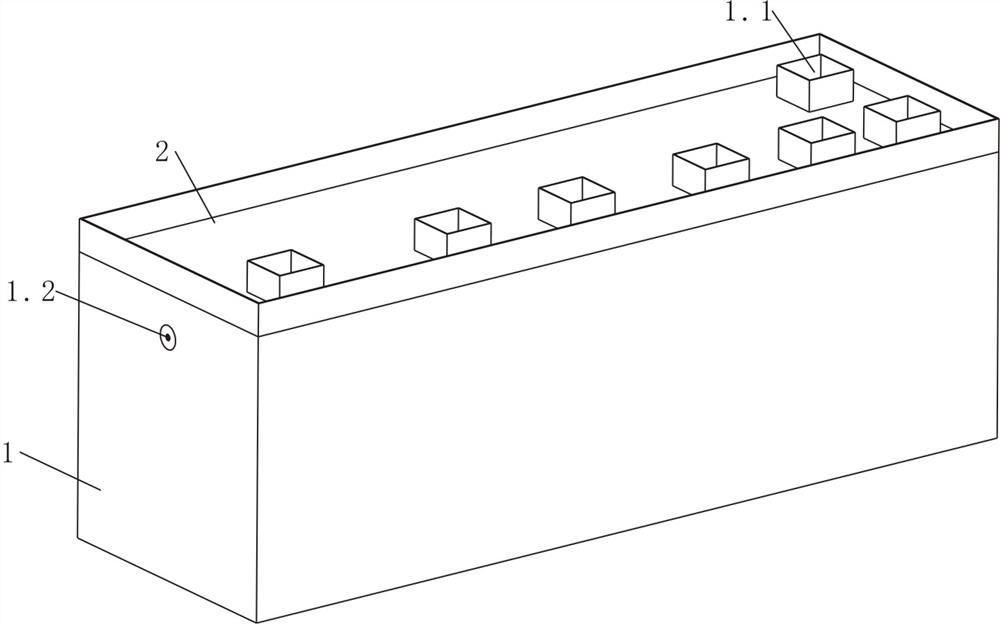

2.根据权利要求1所述的一种地埋式污水处理系统，其特征在于，所述顶盖（2）呈凹状，且顶盖（2）内设置观察口（1.1），与箱体（1）内各个区对应。
3.根据权利要求1所述的一种地埋式污水处理系统，其特征在于，所述进水口B（10）呈倒L形，横向部分设置于沉淀区（3）与厌氧区（4）连接处上方，竖直部分设置于厌氧区（4）内，并延伸至厌氧区（4）下方。
4.根据权利要求1所述的一种地埋式污水处理系统，其特征在于，所述溢流堰板（19）呈L形，竖直部分顶部呈锯齿状。
5.根据权利要求1所述的一种地埋式污水处理系统，其特征在于，所述进水口C（15）呈L形，竖直部分与溢流堰板（19）贯穿连接，延伸至厌氧区（4）下方，与好氧区（5）下方连通。
6.根据权利要求1所述的一种地埋式污水处理系统，其特征在于，所述进水口D（16）呈L形，竖直部分与溢流堰板（19）贯穿连接，延伸至二沉区（6）下方，与MBR膜区（7）下方连通。
7.根据权利要求1所述的一种地埋式污水处理系统，其特征在于，所述箱体（1）包括防腐蚀层A（1.4）、抗冲击层（1.5）、缓冲层（1.6）以及防腐蚀层B（1.7），所述防腐蚀层B（1.7）覆于箱体（1）最里层，缓冲层（1.6）覆于防腐蚀层B（1.7）外表面，所述抗冲击层（1.5）覆于缓冲层（1.6）外表面，所述防腐蚀层A（1.4）覆于抗冲击层（1.5）外表面。
说明书
一种地埋式污水处理系统
技术领域
本实用新型涉及污水处理技术领域，具体来讲是一种地埋式污水处理系统。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。人类生产活动造成的水体污染中，工业引起的水体污染最严重。如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难。工业废水，是工业污染引起水体污染的最重要的原因。它占工业排出的污染物的大部分。工业废水所含的污染物因工厂种类不同而千差万别，即使是同类工厂，生产过程不同，其所含污染物的质和量也不一样。工业除了排出的废水直接注入水体引起污染外，固体废物和废气也会污染水体。污水要经过处理净化才可以排放，所以污水处理设备是必不可少的。
传统的污水处理设备一般设在地表，占地面积大，集成化程度低，而且操作复杂，不易维护，污水处理效率偏低，不能满足迅猛发展的当今社会。
实用新型内容
因此，为了解决上述不足，本实用新型在此提供一种设计合理，能够防腐蚀、抗冲击，提高生化反应效率，占地面积小且美观的地埋式污水处理系统。
本实用新型是这样实现的，构造一种地埋式污水处理系统，包括一箱体以及一顶盖，所述顶盖设置于箱体上端面，箱体内划分成沉淀区、厌氧区、好氧区、二沉区、MBR膜区、排水区以及回污区，所述沉淀区与厌氧区相邻，沉淀区与厌氧区连接处上方设置一进水口B；
所述厌氧区内两侧壁安装一对填料架，所述填料架上安装有填料，所述厌氧区与好氧区相邻，厌氧区与好氧区连接处上方设置一溢流堰板，并贯穿连接一进水口C，与好氧区下方连通，所述好氧区底部设置一曝气装置，两侧壁固定安装一对填料架，所述填料架上设置填料，所述好氧区顶部固定安装喷洒机构；
所述好氧区与二沉区相邻，所述二沉区与好氧区连接处上方设置一稳流管，与好氧区连通，所述二沉区与MBR膜区相邻，所述二沉区与MBR膜区连接处上方设置一溢流堰板，溢流堰板底部贯穿连接一进水口D，与MBR膜区下方连通；
所述MBR膜区与排水区以及回污区相邻，通过MBR膜相隔，所述MBR膜区与回污区连接处下方设置一污泥泵，与回污区连通，所述回污区通过回流管与好氧区连通，所述箱体近沉淀区侧壁设置一进水口A，箱体近排水区侧壁设置一出水口；
所述喷洒机构包括一安装架、电机、齿轮A、齿轮B、齿轮C以及齿条，所述安装架固定安装于箱体内顶部，电机固定安装于安装架侧面，电机转轴安装一齿轮A，所述齿轮A通过轴承与安装架铰接，齿轮A一侧设置一齿轮B，所述齿轮B通过一轴承与安装架铰接，并与齿轮A啮合，所述齿轮A以及齿轮B偏心处分别铰接一连杆B以及连杆C，所述连杆B远齿轮A端与连杆C远齿轮B端铰接，所述连杆B与连杆C连接处铰接一连杆A，所述安装架顶部下端面两侧滑动连接一对管套，所述管套一端通过一连接件与齿条保持固定连接，所述两齿条之间设置一齿轮C，并与齿条啮合，所述连杆A远齿轮B端与连接件铰接，所述管套内设置软管，软管远齿条端接通一喷头。
进一步的，所述顶盖呈凹状，且上盖内设置观察口，与箱体内各个区对应。
进一步的，所述进水口B呈倒L形，横向部分设置于沉淀区与厌氧区连接处上方，竖直部分设置于厌氧区内，并延伸至厌氧区下方。
进一步的，所述溢流堰板呈L形，竖直部分顶部呈锯齿状。
进一步的，所述进水口C呈L形，竖直部分与溢流堰板贯穿连接，延伸至厌氧区下方，与好氧区下方连通。
进一步的，所述进水口D呈L形，竖直部分与溢流堰板贯穿连接，延伸至二沉区下方，与MBR膜区下方连通。
进一步的，所述箱体包括防腐蚀层A、抗冲击层、缓冲层以及防腐蚀层B，所述防腐蚀层B覆于箱体最里层，缓冲层覆于防腐蚀层B外表面，所述抗冲击层覆于缓冲层外表面，所述防腐蚀层A覆于抗冲击层外表面。
本实用新型具有如下优点：本实用新型设计合理，能够防腐蚀、抗冲击，提高生化反应效率，占地面积小且美观。通过合理的设计箱体，所述箱体包括防腐蚀层A、抗冲击层、缓冲层以及防腐蚀层B，所述防腐蚀层B覆于箱体最里层，缓冲层覆于防腐蚀层B外表面，所述抗冲击层覆于缓冲层外表面，所述防腐蚀层A覆于抗冲击层外表面。防止污水对箱体内壁的侵蚀，以及外界水气对箱体外壁的侵蚀，缓冲冲击，且抗冲击。合理的设计喷洒机构，述喷洒机构包括一安装架、电机、齿轮A、齿轮B、齿轮C以及齿条，所述安装架固定安装于箱体内顶部，电机固定安装于安装架侧面，电机转轴安装一齿轮A，所述齿轮A通过轴承与安装架铰接，齿轮A一侧设置一齿轮B，所述齿轮B通过一轴承与安装架铰接，并与齿轮A啮合，所述齿轮A以及齿轮B偏心处分别铰接一连杆B以及连杆C，所述连杆B远齿轮A端与连杆C远齿轮B端铰接，所述连杆B与连杆C连接处铰接一连杆A，所述安装架顶部下端面两侧滑动连接一对管套，所述管套一端通过一连接件与齿条保持固定连接，所述两齿条之间设置一齿轮C，并与齿条啮合，所述连杆A远齿轮B端与连接件铰接。将污水处理剂均匀的喷洒在污水表面，提高了污水生化反应分解的效率。
合理的设计上盖，所述上盖呈凹状，且上盖内设置观察口，与箱体内各个区对应。将砂石层以及土层铺于上盖内，可种植花草，提高了土地的利用率，且美观。
（发明人：吴顺均）
