申请日2020.05.20
公开（公告）日2021.02.26
IPC分类号B01D29/35; B01D29/60; B01D29/96; B01D29/88
摘要
本实用新型涉及一种垃圾渗滤液超滤用自清理过滤器，包括主管和设置在主管两侧的进水管和出水管，进水管与出水管和主管连通，主管内设置有用于过滤污水的过滤装置，主管的上方设置有对主管进行密封的密封盖，主管的底部设置有排污管，排污管穿过主管和过滤装置连接，进水管、出水管和排污管上设置有自动控制污物排出的控制装置。本实用新型通过在主管内设置有控制进水管、出水管和排污管开关的控制机构，将滤篮内的污物通过排污管排放清理，从而达到自动对滤篮中的污物进行清理的效果。
权利要求书

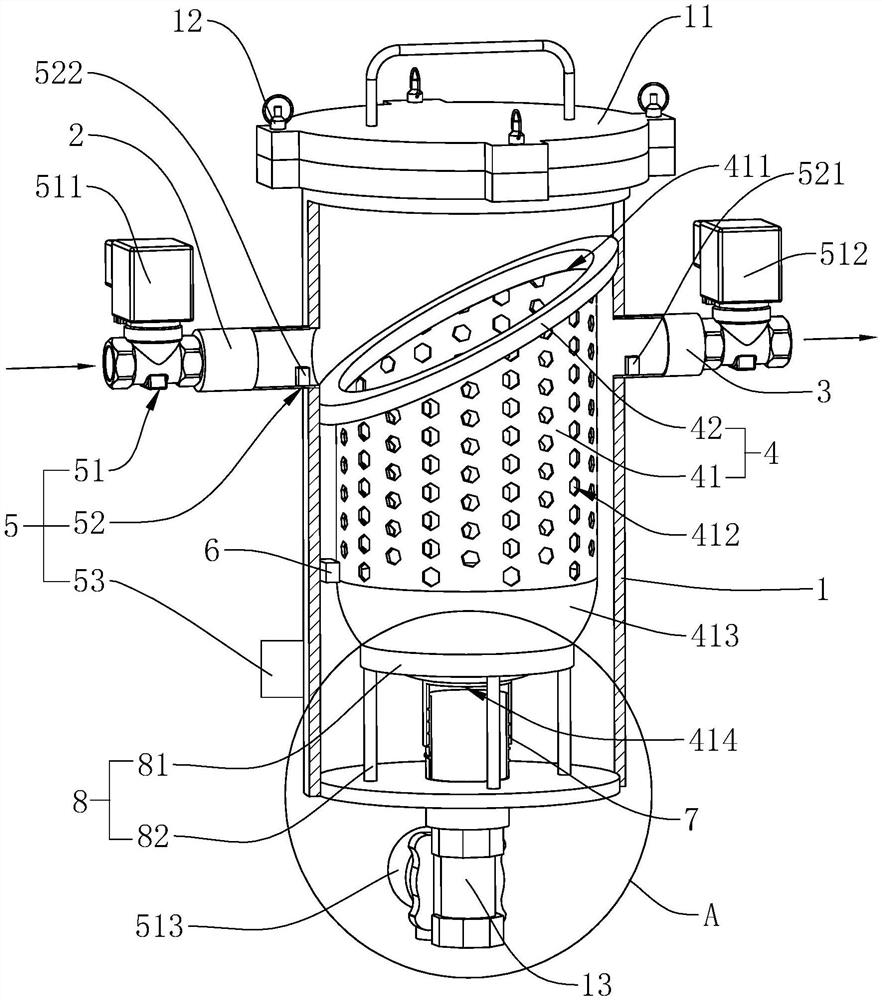

1.一种垃圾渗滤液超滤用自清理过滤器，包括主管（1）和设置在主管（1）两侧的进水管（2）和出水管（3），其特征在于：所述进水管（2）与出水管（3）和主管（1）连通，所述主管（1）内设置有用于过滤污水的过滤装置（4），所述主管（1）的上方设置有对主管（1）进行密封的密封盖（11），所述主管（1）的底部设置有排污管（13），所述排污管（13）穿过主管（1）和过滤装置（4）连接，所述进水管（2）、出水管（3）和排污管（13）上设置有自动控制污物排出的控制装置（5）。
2.根据权利要求1所述的垃圾渗滤液超滤用自清理过滤器，其特征在于：所述控制装置（5）包括电磁阀（51）、压力传感器（52）和控制器（53），所述电磁阀（51）和压力传感器（52）分别与控制器（53）电连接，所述电磁阀（51）包括设置在进水管（2）上的进水阀（511）、设置在出水管（3）上的出水阀（512）和设置在排污管（13）上的排污阀（513），所述压力传感器（52）包括第一传感器（521）和第二传感器（522），所述第一传感器（521）设置在出水管（3）的内侧，所述第二传感器（522）设置在进水管（2）的内侧。
3.根据权利要求2所述的垃圾渗滤液超滤用自清理过滤器，其特征在于：所述主管（1）内部设置有用于检测水位的水位传感器（6），所述水位传感器（6）和控制器（53）电连接，所述水位传感器（6）设置在主管（1）内壁上和过滤装置（4）的底部对应的位置。
4.根据权利要求1所述的垃圾渗滤液超滤用自清理过滤器，其特征在于：所述过滤装置（4）包括密封件（42）和用于过滤污水的滤篮（41），所述滤篮（41）上靠近密封盖（11）的一侧设置有开口（411），所述密封件（42）固定设置在开口（411）的边缘处，所述密封件（42）背离滤篮（41）的一侧和主管（1）的内侧壁抵接。
5.根据权利要求4所述的垃圾渗滤液超滤用自清理过滤器，其特征在于：所述开口（411）朝向进水管（2）的方向倾斜设置，所述滤篮（41）上设置有多个用于过滤污水的滤孔（412）。
6.根据权利要求5所述的垃圾渗滤液超滤用自清理过滤器，其特征在于：所述滤篮（41）的底部设置用于排污的排污口（414），所述排污管（13）和排污口（414）连通，所述滤篮（41）的底部呈漏斗状。
7.根据权利要求6所述的垃圾渗滤液超滤用自清理过滤器，其特征在于：所述主管（1）的内部呈圆柱状，所述密封件（42）在主管（1）的内部沿主管（1）的中心线转动设置，所述排污口（414）的边缘处设置有套管（7），所述套管（7）套设在排污管（13）的外侧，所述套管（7）的内侧和排污管（13）的外侧分别设置有螺纹，所述套管（7）和排污管（13）之间螺纹连接。
8.根据权利要求4所述的垃圾渗滤液超滤用自清理过滤器，其特征在于：所述主管（1）的内部设置有用于提升滤篮（41）稳定性的支撑机构（8），所述支撑机构（8）包括支撑套（81）和多个支撑柱（82），所述在主管（1）的底部绕主管（1）的中心环绕设置，所述支撑套（81）设置在支撑柱（82）上背离主管（1）底部的一端，所述支撑套（81）和除污斗（413）的外侧壁抵接。
9.根据权利要求1所述的垃圾渗滤液超滤用自清理过滤器，其特征在于：所述密封盖（11）上设置有用于连接密封盖（11）和主管（1）的连接件（12）。
说明书
一种垃圾渗滤液超滤用自清理过滤器
技术领域
本实用新型涉及过滤设备的技术领域，尤其是涉及一种垃圾渗滤液超滤用自清理过滤器。
背景技术
篮式过滤器主要用于油或其它液体管道上，对过滤管内的杂质进行过滤，目前大多数的篮式过滤器需要清理时，旋开主管的开关，将内部过滤芯件取出进行清洗。
现有的公布号为CN105797457A的中国专利公开了一种篮式过滤器，包括带进、出水口的座体，装在座体中的过滤篮，以及盖在座体上表面上的盖板，所述盖板通过多套螺栓结构拧紧固定到座体表面上，所述过滤篮包括上部密布有过滤孔的篮网和下部呈漏斗型的集污斗；在所述集污斗的底部设有排污管，其伸出座体底部的侧壁后设有排水阀。
上述中篮式过滤器在过滤的过程中，过滤篮内的污物慢慢沉淀至集污斗内，在集污斗内的污物到达一定的的量时，拧开排水阀将污物排出，但是在清理污物的时候需要手动将排水阀拧开将污物排出，清理污物费事费时且影响正常的生产，因此需要进行改进。
实用新型内容
针对现有技术存在的不足，本实用新型的目的是提供一种垃圾渗滤液超滤用自清理过滤器，通过在主管内设置控制机构控制进水管、出水管和排污管的开关，将滤篮内的污物通过排污管排放清理，从而达到自动对滤篮中的污物进行清理的效果。
本实用新型的上述发明目的是通过以下技术方案得以实现的：
一种垃圾渗滤液超滤用自清理过滤器，包括主管和设置在主管两侧的进水管和出水管，所述进水管与出水管和主管连通，所述主管内设置有用于过滤污水的过滤装置，所述主管的上方设置有对主管进行密封的密封盖，所述主管的底部设置有排污管，所述排污管穿过主管和过滤装置连接，所述进水管、出水管和排污管上设置有自动控制污物排出的控制装置。
通过采用上述技术方案，在主管的两侧连接进水管和出水管并在主管的内部设置过滤装置，在污水进入主管内时，通过过滤装置进行过滤，在主管的底部设置有排污管，将过滤装置中的污水通过排污管排出，在排污管、进水管和出水管上设置控制装置控制污物排出过滤装置，以便将污物从过滤装置中排出，从而提升了清理过滤装置的效率。
本实用新型在一较佳示例中可以进一步配置为：所述控制装置包括电磁阀、压力传感器和控制器，所述电磁阀和压力传感器分别与控制器电连接，所述电磁阀包括设置在进水管上的进水阀、设置在出水管上的出水阀和设置在排污管上的排污阀，所述压力传感器包括第一传感器和第二传感器，所述第一传感器设置在出水管的内侧，所述第二传感器设置在进水管的内侧。
通过采用上述技术方案，在进水管和出水管上分别设置压力传感器用于检测管中的水压，在过滤装置中的污物较多时，进水管和出水管之间会有压力差，压力传感器将信号输送至控制器，控制器控制进水阀、出水阀和排污阀的开关将过滤装置中的污物排出，从而实现自动将污物排出的效果。
本实用新型在一较佳示例中可以进一步配置为：所述主管内部设置有用于检测水位的水位传感器，所述水位传感器和控制器电连接，所述水位传感器设置在主管内壁上和过滤装置的底部对应的位置。
通过采用上述技术方案，通过水位传感器检测过滤装置中的污物是否排放完毕，并设置水位传感器和控制器电连接，当水位水位传感器检测到水位到达过滤装置的底部时，控制器控制排污阀关闭，进水阀和出水阀打开，继续对污水进行过滤。
本实用新型在一较佳示例中可以进一步配置为：所述过滤装置包括密封件和用于过滤污水的滤篮，所述滤篮上靠近密封盖的一侧设置有开口，所述密封件固定设置在开口的边缘处，所述密封件背离滤篮的一侧和主管的内侧壁抵接。
通过采用上述技术方案，设置密封件在滤篮开口的边缘处，并设置密封件和主管的内侧壁抵接，避免未经过过滤的污水从滤篮和主管的内壁之间流过，从而提升对污水过滤的更加彻底。
本实用新型在一较佳示例中可以进一步配置为：所述开口朝向进水管的方向倾斜设置，所述滤篮上设置有多个用于过滤污水的滤孔。
通过采用上述技术方案，设置开口朝向进水管的一端倾斜设置，增加滤篮和污水的接触面积，从而提升过滤的效率。
本实用新型在一较佳示例中可以进一步配置为：所述滤篮的底部设置用于排污的排污口，所述排污管和排污口连通，所述滤篮的底部呈漏斗状。
通过采用上述技术方案，设置滤篮的底部呈漏斗状，排污时，以便污物进入到排污口内进行排放。
本实用新型在一较佳示例中可以进一步配置为：所述主管的内部呈圆柱状，所述密封件在主管的内部沿主管的中心线转动设置，所述排污口的边缘处设置有套管，所述套管套设在排污管的外侧，所述套管的内侧和排污管的外侧分别设置有螺纹，所述套管和排污管之间螺纹连接。
通过采用上述技术方案，在滤篮的底部设置套管和排污管螺纹连接，以便将滤篮安装在主管内，同时在滤篮发生损坏时，也方便将滤篮从主管内取下对滤篮进行维修。
本实用新型在一较佳示例中可以进一步配置为：所述主管的内部设置有用于提升滤篮稳定性的支撑机构，所述支撑机构包括支撑套和多个支撑柱，所述在主管的底部绕主管的中心环绕设置，所述支撑套设置在支撑柱上背离主管底部的一端，所述支撑套和除污斗的外侧壁抵接。
通过采用上述技术方案，在主管的底部设置支撑机对滤篮进行支撑，避免在滤篮在过滤水的过程中发生侧移，而影响对主管内的污水进行过滤。
本实用新型在一较佳示例中可以进一步配置为：所述密封盖上设置有用于连接密封盖和主管的连接件。
通过采用上述技术方案，
综上所述，本实用新型包括以下至少一种有益技术效果：
1.在进水管、出水管和排水管内设置有控制装置，根据出水管和进水管之间的压力差从而控制进水阀、出水阀和排污阀的开关，从而实现自动对滤篮内的污物进行排放的效果；
2.在滤篮的底部设置套管和排污管之间螺纹啮合连接，以便将滤篮安装在主管内，同时方便将滤篮从主管内拆卸下来进行调整和维修。
（发明人：盛技科;王鹏举;李俊红）
