申请日2020.05.22
公开（公告）日2021.02.26
IPC分类号B01D29/03; B01D29/90; B01D29/64
摘要
本实用新型公开了一种含工业油脂污水处理装置，包括：处理机构，所述处理机构包括进料斗、密封盖、处理箱、出油管和污水管，所述处理箱的顶部配合连接有密封盖，所述密封盖的顶部一侧固定焊接有进料斗，所述处理箱的一侧固定焊接有出油管，所述处理箱的一侧并远离出油管的底部一侧固定焊接有污水管；过滤网，所述过滤网固定焊接于处理箱的内壁之间；本实用新型有效的解决了现有的含工业油脂污水处理装置在处理的过程中需要使用到过滤网将污水实现固液分离，但是由于污水中含有大量的油脂，导致污水在过滤的过程中油脂会附着在过滤网的表面发生凝结的现象，导致过滤网堵塞，降低过滤效率的问题。
权利要求书

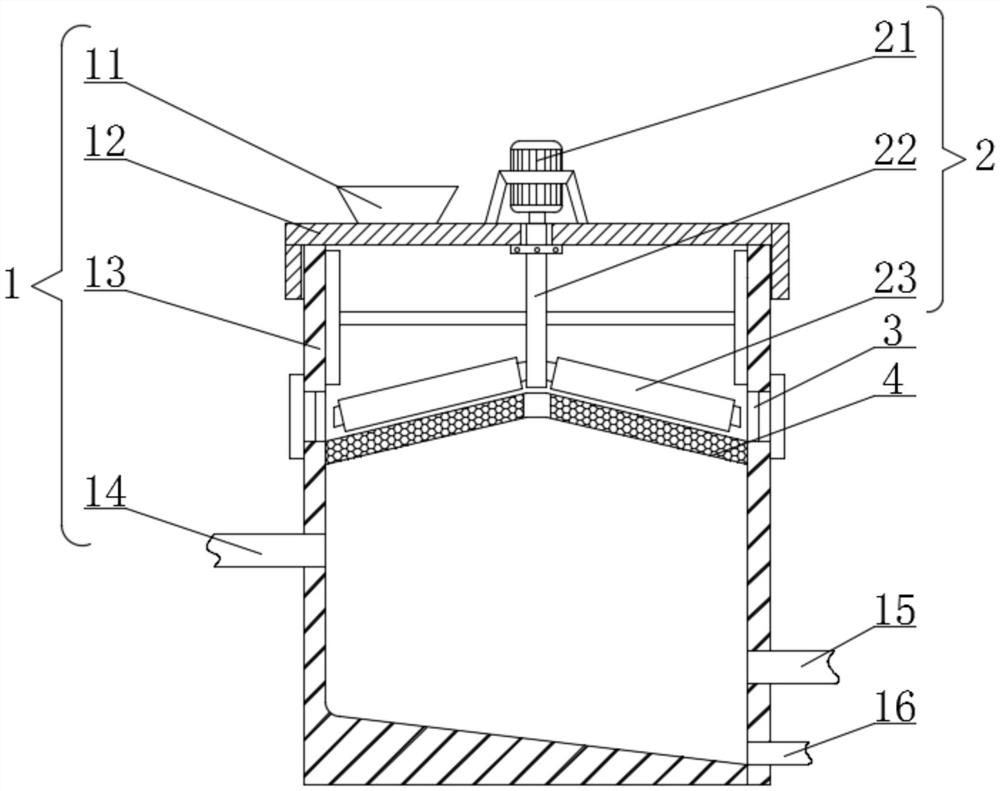

1.一种含工业油脂污水处理装置，其特征在于，包括：
处理机构(1)，所述处理机构(1)包括进料斗(11)、密封盖(12)、处理箱(13)、出油管(14)和污水管(15)，所述处理箱(13)的顶部配合连接有密封盖(12)，所述密封盖(12)的顶部一侧固定焊接有进料斗(11)，所述处理箱(13)的一侧固定焊接有出油管(14)，所述处理箱(13)的一侧并远离出油管(14)的底部一侧固定焊接有污水管(15)；
过滤网(4)，所述过滤网(4)固定焊接于处理箱(13)的内壁之间；
驱动机构(2)，所述驱动机构(2)包括电动机(21)、转动轴(22)和加热装置(23)，所述密封盖(12)的顶部通过支架固定安装有电动机(21)，所述电动机(21)的输出轴固定套接有转动轴(22)，所述转动轴(22)的底部贯穿密封盖(12)并延伸至密封盖(12)的外部，所述转动轴(22)延伸密封盖(12)外部的一端的两侧固定焊接有加热装置(23)。
2.根据权利要求1所述的一种含工业油脂污水处理装置，其特征在于：所述污水管(15)位于处理箱(13)六分之一的高度处，并且所述处理箱(13)的底部一侧固定焊接有除污管(16)。
3.根据权利要求1所述的一种含工业油脂污水处理装置，其特征在于：所述处理箱(13)的表面一侧通过安装槽固定安装有观察窗(17)，并且所述观察窗(17)采用透明的钢化玻璃。
4.根据权利要求1所述的一种含工业油脂污水处理装置，其特征在于：所述过滤网(4)采用倒V字型的结构，并且所述处理箱(13)的侧壁并位于过滤网(4)的两侧均开设有除污口(3)，所述除污口(3)的内部配合连接有橡皮塞。
5.根据权利要求1所述的一种含工业油脂污水处理装置，其特征在于：所述加热装置(23)包括固定杆(231)、固定套(232)和加热棒(233)，所述固定杆(231)的一端与转动轴(22)固定焊接，所述固定杆(231)的表面转动套接有固定套(232)，所述固定套(232)的内部通过安装孔固定安装有若干加热棒(233)。
6.根据权利要求1所述的一种含工业油脂污水处理装置，其特征在于：所述转动轴(22)的底部固定焊接有毛刷(24)，并所述毛刷(24)和加热装置(23)交替分布。
说明书
一种含工业油脂污水处理装置
技术领域
本实用新型涉及油脂污水技术领域，具体为一种含工业油脂污水处理装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，随着城市化和工业的发展，工业污水中含有大量的油脂，需要使用到油脂污水处理装置。
但是，传统的在使用过程中存在一些弊端，比如：
现有的含工业油脂污水处理装置在处理的过程中需要使用到过滤网将污水实现固液分离，但是由于污水中含有大量的油脂，导致污水在过滤的过程中油脂会附着在过滤网的表面发生凝结的现象，导致过滤网堵塞，降低过滤效率。
实用新型内容
本实用新型的目的在于提供一种含工业油脂污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：包括：处理机构，所述处理机构包括进料斗、密封盖、处理箱、出油管和污水管，所述处理箱的顶部配合连接有密封盖，所述密封盖的顶部一侧固定焊接有进料斗，所述处理箱的一侧固定焊接有出油管，所述处理箱的一侧并远离出油管的底部一侧固定焊接有污水管；过滤网，所述过滤网固定焊接于处理箱的内壁之间；驱动机构，所述驱动机构包括电动机、转动轴和加热装置，所述密封盖的顶部通过支架固定安装有电动机，所述电动机的输出轴固定套接有转动轴，所述转动轴的底部贯穿密封盖并延伸至密封盖的外部，所述转动轴延伸密封盖外部的一端的两侧固定焊接有加热装置。
其中，所述污水管位于处理箱六分之一的高度处，并且所述处理箱的底部一侧固定焊接有除污管。
其中，所述处理箱的表面一侧通过安装槽固定安装有观察窗，并且所述观察窗采用透明的钢化玻璃。
其中，所述过滤网采用倒V字型的结构，并且所述处理箱的侧壁并位于过滤网的两侧均开设有除污口，所述除污口的内部配合连接有橡皮塞。
其中，所述加热装置包括固定杆、固定套和加热棒，所述固定杆的一端与转动轴固定焊接，所述固定杆的表面转动套接有固定套，所述固定套的内部通过安装孔固定安装有若干加热棒。
其中，所述转动轴的底部固定焊接有毛刷，并所述毛刷和加热装置交替分布。
与现有技术相比，本实用新型的有益效果是：
可以启动电动机，通过进料斗将污水倒入处理箱的内部，使得电动机带动转动轴转动，转动轴带动加热装置在过滤网的表面转动，将过滤网加热，从而将过滤网表面的油脂加热，使得油脂从过滤网的表面滴落，避免过滤网因为油脂凝结而发生堵塞，提高污水的过滤效率。
（发明人：刘俊荣）
