申请日2020.05.20
公开（公告）日2021.02.26
IPC分类号C02F3/00; F04F1/00
摘要
本实用新型公开了一种生活污水处理污泥提升装置，属于生活污水处理技术领域。该生活污水处理污泥提升装置，包括好氧池和发酵池，其特征在于所述沉淀池的底部设有气室，气室的侧壁上设有用于沉淀池底部的污泥通过用的单向阀门，气室通过污泥提升管与发酵池连通，气室通过风管与压缩风机连接。本装置在沉淀池的底部设置了气室，污泥在水压的作用下通过单向阀门进入气室，气室内又通过风管通入压缩空气，气室内的污泥在压缩空气的作用下压入污泥提升管，分别输送到厌氧池、缺氧池、一级好氧池、二级好氧池和污泥池内。在气室压缩空气集中作用下，出水出泥量大，效率高，效果好。
权利要求书

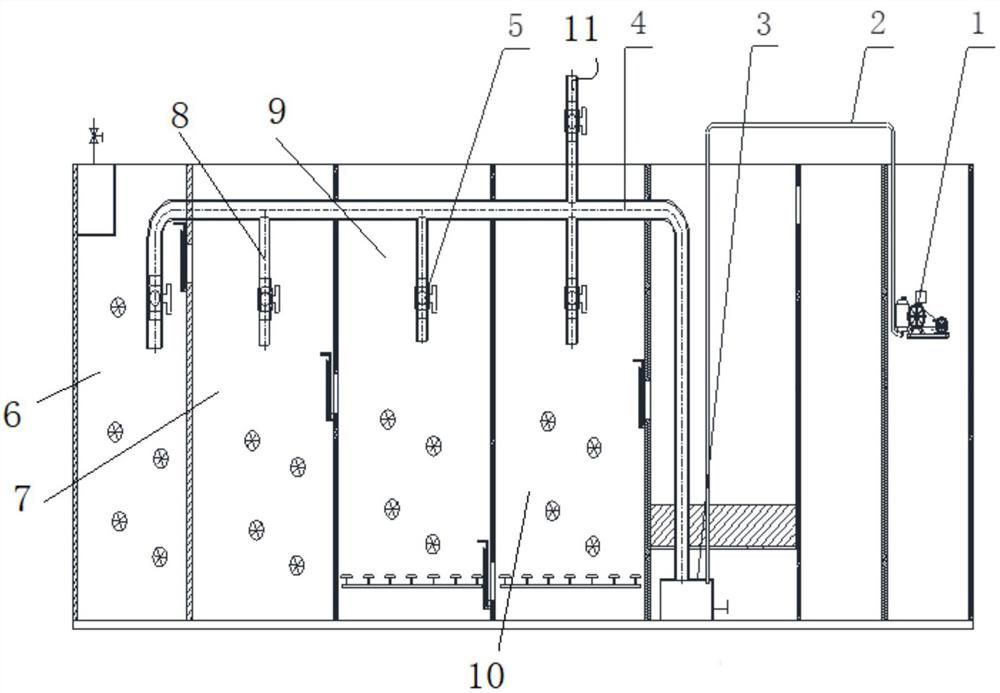

1.一种生活污水处理污泥提升装置，包括好氧池、发酵池和沉淀池，其特征在于，所述沉淀池的底部设有气室(3)，气室(3)的侧壁上设有用于沉淀池底部的污泥通过用的单向阀门，气室(3)通过污泥提升管(4)与发酵池连通，气室(3)通过风管(2)与压缩风机(1)连接。
2.根据权利要求1所述的一种生活污水处理污泥提升装置，其特征在于，所述发酵池包括厌氧池(6)、缺氧池(7)和好氧池，所述污泥提升管(4)的另一端与厌氧池(6)连通，且污泥提升管(4)上连接有第一出泥管(8)，所述污泥提升管(4)通过第一出泥管(8)分别和缺氧池(7)和好氧池连接。
3.根据权利要求2所述的一种生活污水处理污泥提升装置，其特征在于，所述好氧池包括一级好氧池(9)和二级好氧池(10)，所述污泥提升管(4)通过第一出泥管(8)分别和一级好氧池(9)和二级好氧连接。
4.根据权利要求3所述的一种生活污水处理污泥提升装置，其特征在于，所述污泥提升管(4)的出口端、第一出泥管(8)上分别设有阀门(5)；在二级好氧池(10)内的污泥提升管(4)上设有与污泥池连通的第二出泥管(11)。
5.根据权利要求1所述的一种生活污水处理污泥提升装置，其特征在于，所述沉淀池的一侧连接有清水池，所述沉淀池和清水池在沉淀池的顶部相连通。
6.根据权利要求1所述的一种生活污水处理污泥提升装置，其特征在于，所述气室(3)的截面尺寸为污泥提升管(4)的横截面的1.5-10倍。
说明书
一种生活污水处理污泥提升装置
技术领域
本实用新型涉及生活污水处理技术领域，更具体的说是涉及一种生活污水处理污泥提升装置。
背景技术
传统的生活污水在处理过程中，发酵池(一般包括厌氧池、好氧池等需要微生物进行发酵)，而污泥中有很多微生物，因此常常需要把污泥提升到发酵池中。
传统生活污水处理污泥提升是采用潜污泵提升，由于潜污泵容易堵塞，因此潜污泵需要采用大功率的电机，但是相对小的生活污水处理设备，采用大功率电机的潜污泵设备利用率很低，能耗大，效率低；同时设备容易腐蚀、堵塞、卡死，运行维护不方便，成本高。
实用新型内容
本实用新型的目的在于提供一种生活污水处理污泥提升装置，以期解决背景技术中存在的技术问题。
为了实现上述目的，本实用新型采用以下技术方案：
一种生活污水处理污泥提升装置，包括好氧池和发酵池，所述沉淀池的底部设有气室，气室的侧壁上设有用于沉淀池底部的污泥通过用的单向阀门，气室通过污泥提升管与发酵池连通，气室通过风管与压缩风机连接。
进一步的，所述发酵池包括厌氧池、缺氧池和好氧池，所述污泥提升管的另一端与厌氧池连通，且污泥提升管上连接有第一出泥管，所述污泥提升管通过第一出泥管分别和缺氧池和好氧池连接。
进一步的，所述好氧池包括一级好氧池和二级好氧池，所述污泥提升管通过第一出泥管分别和一级好氧池和二级好氧连接。
进一步的，所述污泥提升管的出口端、第一出泥管上分别设有阀门；在二级好氧池内的污泥提升管上设有与污泥池连通的第二出泥管。
进一步的，所述沉淀池的一侧连接有清水池，所述沉淀池和清水池在沉淀池的顶部相连通。
进一步的，所述气室的截面尺寸为污泥提升管的横截面的1.5-10倍。
本实用新型与现有技术相比具有的有益效果是：
本实用新型结构新颖，实用性强。本装置在沉淀池的底部设置了气室，污泥在水压的作用下通过单向阀门进入气室，气室内又通过风管通入压缩空气，气室内的污泥在压缩空气的作用下压入污泥提升管，分别输送到厌氧池、缺氧池、一级好氧池、二级好氧池和污泥池内。在气室压缩空气集中作用下，出水出泥量大，效率高，效果好。
（发明人：冯志林）
