申请日2021.02.06
公开（公告）日2021.03.16
IPC分类号C02F9/04
摘要
一种硫酸钙废水处理用钙离子脱除装置，本发明属于废水处理领域，包括反应池，反应池内固定安装隔板，隔板竖向设置，隔板的两侧分别设有网筐，网筐的顶面和背面均开口，网筐内均设有与之滑动配合的条形板，反应池的顶面两侧分别设有传感器组，传感器组包括用以检测网筐位置的第一传感器和用以检测条形板位置的第二传感器，第一传感器和第二传感器均电路连接控制器。本发明使两个空间内的沉淀生成、沉淀导出交替完成，能够使脱离钙离子的污水较为连续的向下一工序流动，且配合以碳酸钠的自动补充和沉淀物的自动捞取，能够减少工人与碳酸钠等化学产物的接触，有利于维持眼睛、呼吸系统和皮肤的健康。
权利要求书

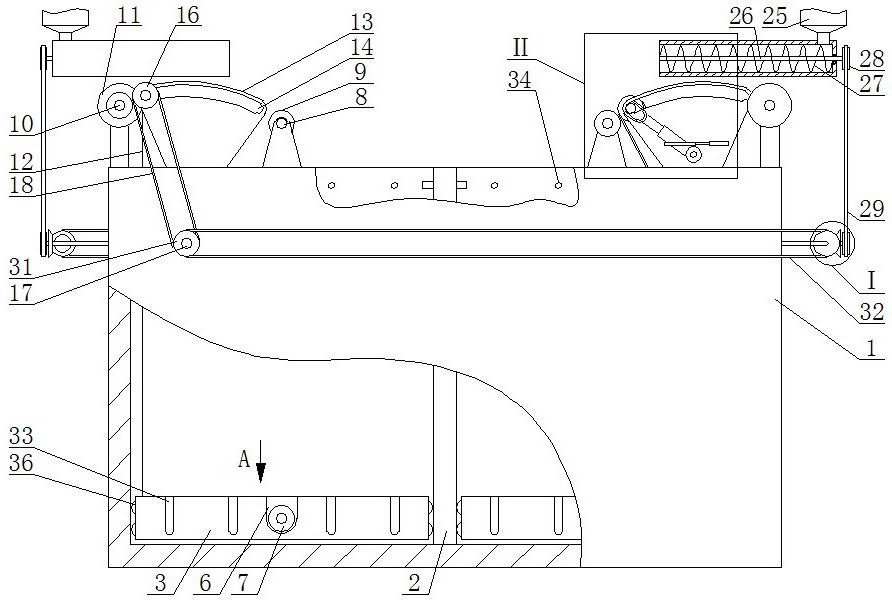

1.一种硫酸钙废水处理用钙离子脱除装置，包括反应池（1），反应池（1）内固定安装隔板（2），隔板（2）竖向设置，其特征在于：隔板（2）的两侧分别设有网筐（3），网筐（3）的顶面和背面均开口，网筐（3）内均设有与之滑动配合的条形板（4），条形板（4）的中部均开设螺孔，螺孔均纵向设置且通透，螺孔内均设有与之螺纹配合的螺杆（5），网筐（3）的前面分别开设轮槽（6），螺杆（5）均贯穿对应的反应池（1）且与之转动连接，螺杆（5）的前端均固定安装第一齿轮（7），第一齿轮（7）均位于对应的轮槽（6）内，反应池（1）的上方两侧分别设有第一转轴（8），第一转轴（8）均纵向设置，第一转轴（8）上固定安装同样的第一齿轮（7）和第二齿轮（9），第一转轴（8）的外侧均设有与之平行的第二转轴（10），第二转轴（10）上固定安装数个线轮（11）和同样的第二齿轮（9），线轮（11）均固定连接线绳（12）的一端，线绳（12）的另一端均固定连接对应的网筐（3）的顶面，反应池（1）的顶面固定安装两个立板（13），立板（13）分别位于对应的第一转轴（8）和第二转轴（10）之间，两个立板（13）于反应池（1）上呈对角分布，立板（13）上均开设弧形透槽（14），弧形透槽（14）内分别穿过一个与之滑动配合的摆杆（15），摆杆（15）的一端均转动安装齿带轮（16），反应池（1）的前后两面均设有纵向的第三转轴（17），第三转轴（17）上均固定安装同样的齿带轮（16），位于同侧的两个齿带轮（16）通过齿传动带（18）连接，反应池（1）的上方两侧分别设有横向设置的料筒（24），料筒（24）的内端开口，料筒（24）的外端均连接料斗（25），料筒（24）内均设有与之同轴的第四转轴（26），第四转轴（26）的外周均固定安装螺旋叶片（27），第四转轴（26）的外端均贯穿对应的料筒（24）的外端后固定安装第一传动轮（28），反应池（1）的两侧分别设有同样的第一传动轮（28），同侧的两个第一传动轮（28）通过第一传动带（29）连接，下方的第一传动轮（28）的内侧分别设有两个相互啮合的伞齿轮（30），同侧的两个伞齿轮（30）中的一个分别与对应的第一传动轮（28）同轴连接，同侧的两个伞齿轮（30）中的另一个分别同轴连接第二传动轮（31），第三转轴（17）上均通过单向轴承连接同样的第二传动轮（31），同侧的两个第二传动轮（31）通过第二传动带（32）连接，反应池（1）的顶面两侧分别设有传感器组，传感器组包括用以检测网筐（3）位置的第一传感器和用以检测条形板（4）位置的第二传感器，第一传感器和第二传感器均电路连接控制器。
2.根据权利要求1所述的一种硫酸钙废水处理用钙离子脱除装置，其特征在于：所述的网筐（3）的前面和两侧均开设数个卡槽（33），卡槽（33）的顶部均与反应池（1）内部相通，反应池（1）的内壁和隔板（2）的两侧顶部均固定安装数个限位柱（34）。
3.根据权利要求1所述的一种硫酸钙废水处理用钙离子脱除装置，其特征在于：所述的网筐（3）的两侧分别开设凹槽（35），凹槽（35）的顶部均与反应池（1）内部相通，凹槽（35）内均转动安装滚轮（36）。
4.根据权利要求1所述的一种硫酸钙废水处理用钙离子脱除装置，其特征在于：所述的线绳（12）均为钢绞线。
5.根据权利要求1或2或3或4所述的一种硫酸钙废水处理用钙离子脱除装置，其特征在于：所述的摆杆（15）的另一端分别位于U型架（19）内且与之滑动配合，U型架（19）的开口均背离反应池（1），U型架（19）的底部均固定连接弹簧伸缩杆（20）的一端，弹簧伸缩杆（20）的另一端均与对应的立板（13）通过铰接轴连接，铰接轴上均固定安装第三齿轮（21），第三齿轮（21）分别啮合齿条（22），齿条（22）的一端分别固定连接电推杆（23）的一端。
6.根据权利要求5所述的一种硫酸钙废水处理用钙离子脱除装置，其特征在于：所述的摆杆（15）的外周分别固定安装限位环，限位环无法从弧形透槽（14）内穿过，限位环分别与对应的立板（13）接触配合，限位环均位于立板（13）设置U型架（19）的一方。
说明书
一种硫酸钙废水处理用钙离子脱除装置
技术领域
本发明属于废水处理领域，具体地说是一种硫酸钙废水处理用钙离子脱除装置。
背景技术
安赛蜜是一种安全型食品添加剂，目前已广泛应用于食品行业。其生产过程中所产生的污水中钙离子含量高，无法进入生化系统，造成菌种老化失活，因此，需要除去污水中的钙离子，目前应用较多的是加入一定量的碳酸钠与之发生化学反应生成碳酸钙沉淀，但碳酸钠具有弱刺激性和弱腐蚀性，长时间接触具有健康危害，接触该品的作业工人呼吸器官疾病发病率高。而建设无人化工厂，投入的成本过高，人工操作即使穿戴有防护服也会时不时接触到。
发明内容
本发明提供一种硫酸钙废水处理用钙离子脱除装置，用以解决现有技术中的缺陷。
本发明通过以下技术方案予以实现：
一种硫酸钙废水处理用钙离子脱除装置，包括反应池，反应池内固定安装隔板，隔板竖向设置，隔板的两侧分别设有网筐，网筐的顶面和背面均开口，网筐内均设有与之滑动配合的条形板，条形板的中部均开设螺孔，螺孔均纵向设置且通透，螺孔内均设有与之螺纹配合的螺杆，网筐的前面分别开设轮槽，螺杆均贯穿对应的反应池且与之转动连接，螺杆的前端均固定安装第一齿轮，第一齿轮均位于对应的轮槽内，反应池的上方两侧分别设有第一转轴，第一转轴均纵向设置，第一转轴上固定安装同样的第一齿轮和第二齿轮，第一转轴的外侧均设有与之平行的第二转轴，第二转轴上固定安装数个线轮和同样的第二齿轮，线轮均固定连接线绳的一端，线绳的另一端均固定连接对应的网筐的顶面，反应池的顶面固定安装两个立板，立板分别位于对应的第一转轴和第二转轴之间，两个立板于反应池上呈对角分布，立板上均开设弧形透槽，弧形透槽内分别穿过一个与之滑动配合的摆杆，摆杆的一端均转动安装齿带轮，反应池的前后两面均设有纵向的第三转轴，第三转轴上均固定安装同样的齿带轮，位于同侧的两个齿带轮通过齿传动带连接，反应池的上方两侧分别设有横向设置的料筒，料筒的内端开口，料筒的外端均连接料斗，料筒内均设有与之同轴的第四转轴，第四转轴的外周均固定安装螺旋叶片，第四转轴的外端均贯穿对应的料筒的外端后固定安装第一传动轮，反应池的两侧分别设有同样的第一传动轮，同侧的两个第一传动轮通过第一传动带连接，下方的第一传动轮的内侧分别设有两个相互啮合的伞齿轮，同侧的两个伞齿轮中的一个分别与对应的第一传动轮同轴连接，同侧的两个伞齿轮中的另一个分别同轴连接第二传动轮，第三转轴上均通过单向轴承连接同样的第二传动轮，同侧的两个第二传动轮通过第二传动带连接，反应池的顶面两侧分别设有传感器组，传感器组包括用以检测网筐位置的第一传感器和用以检测条形板位置的第二传感器，第一传感器和第二传感器均电路连接控制器。
如上所述的一种硫酸钙废水处理用钙离子脱除装置，所述的网筐的前面和两侧均开设数个卡槽，卡槽的顶部均与反应池内部相通，反应池的内壁和隔板的两侧顶部均固定安装数个限位柱。
如上所述的一种硫酸钙废水处理用钙离子脱除装置，所述的网筐的两侧分别开设凹槽，凹槽的顶部均与反应池内部相通，凹槽内均转动安装滚轮。
如上所述的一种硫酸钙废水处理用钙离子脱除装置，所述的线绳均为钢绞线。
如上所述的一种硫酸钙废水处理用钙离子脱除装置，所述的摆杆的另一端分别位于U型架内且与之滑动配合，U型架的开口均背离反应池，U型架的底部均固定连接弹簧伸缩杆的一端，弹簧伸缩杆的另一端均与对应的立板通过铰接轴连接，铰接轴上均固定安装第三齿轮，第三齿轮分别啮合齿条，齿条的一端分别固定连接电推杆的一端。
如上所述的一种硫酸钙废水处理用钙离子脱除装置，所述的摆杆的外周分别固定安装限位环，限位环无法从弧形透槽内穿过，限位环分别与对应的立板接触配合，限位环均位于立板设置U型架的一方。
本发明的优点是：反应池通过两根排水管连接沉淀池，排水管和沉淀池均未于图中示出，两根排水管上均设有开关阀且分别对应一个空间，初始状态，网筐均位于反应池的底部，条形板位于网筐前侧，硫酸钙废水通过进水管进入反应池内，然后向反应池内的一个空间添加碳酸钠，待反应一段时间生成碳酸钙后，控制该空间前方的正反转电机工作，使网筐向上运动，能够将生成的碳酸钙收拢其中，当第一传感器检测到网筐移动至反应池顶部时，用户使摆杆沿弧形透槽向内移动，直至齿传动带与第一转轴上的第二齿轮啮合，此时，第一转轴上的第一齿轮和轮槽内的第一齿轮啮合，之后即可带动螺杆转动，螺杆通过与条形板之间的螺纹配合带动条形板纵向移动，条形板与网筐同高，即可将网筐内的碳酸钙排出反应池，上述过程中，通过第二传动轮和第二传动带、第一传动轮和第一传动带带动第四转轴转动，第四转轴带动螺旋叶片转动即可将料斗内的碳酸钠导入反应池另一空间内，当第二传感器检测到条形板移动至网筐的后侧开口时，控制器控制该正反转电机反转，当条形板复位后，打开电动锁紧装置，用户移回摆杆，网筐向下运动，同时，另一个正反转电机开始工作重复上述动作。本发明使两个空间内的沉淀生成、沉淀导出交替完成，能够使脱离钙离子的污水较为连续的向下一工序流动，减少之后各工序的停工时间，且配合以碳酸钠的自动补充和沉淀物的自动捞取，能够减少工人与碳酸钠等化学产物的接触，有利于维持眼睛、呼吸系统和皮肤的健康；当某一空间补充碳酸钠时，该空间对应的网筐处于向下移动的状态，能够起到搅拌的效果。
（发明人：王春刚;张照明;袁立明;赵艳丰）
