申请日2020.04.24
公开（公告）日2021.03.09
IPC分类号C02F9/14; C02F101/30
摘要

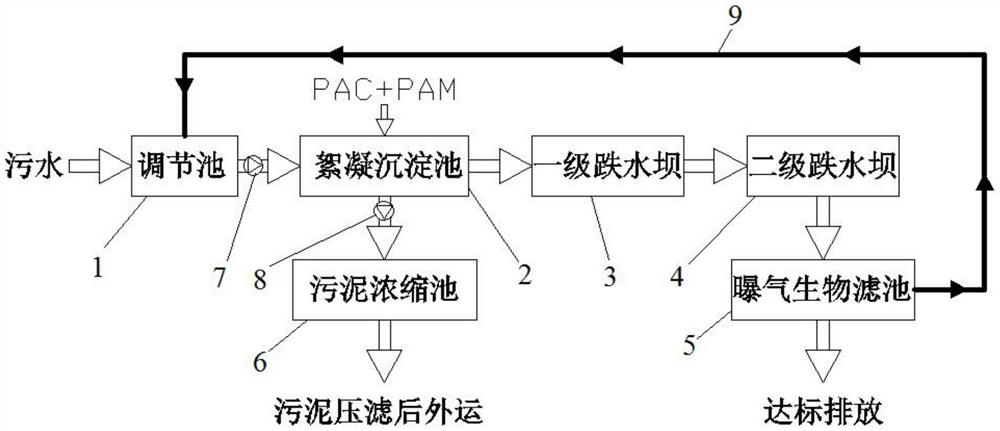

本实用新型公开一种养虾污水处理系统，涉及污水处理技术领域，调节池、絮凝沉淀池、一级跌水坝、二级跌水坝和曝气生物滤池依次连接，调节池和絮凝沉淀池通过第一管路连接，第一管路上设置有第一提升泵，絮凝沉淀池和污泥浓缩池通过第二管路连接，第二管路上设置有第二提升泵，絮凝沉淀池、一级跌水坝、二级跌水坝、曝气生物滤池和调节池的设置高度依次降低，曝气生物滤池包括池体、承重墙、填料层、曝气管、进水口、达标出水口、反冲洗组件和多个风机，填料层采用的填料是粒径为20‑30mm的建筑陶粒。本实用新型提供的养虾污水处理系统，占地面积较小，投资较小，能耗较低，产生的生化污泥较少。
权利要求书
1.一种养虾污水处理系统，其特征在于，包括调节池、絮凝沉淀池、一级跌水坝、二级跌水坝、曝气生物滤池和污泥浓缩池，所述调节池、所述絮凝沉淀池、所述一级跌水坝、所述二级跌水坝和所述曝气生物滤池依次连接，所述调节池和所述絮凝沉淀池通过第一管路连接，所述第一管路上设置有第一提升泵，所述絮凝沉淀池和所述污泥浓缩池通过第二管路连接，所述第二管路上设置有第二提升泵，所述絮凝沉淀池的设置位置高于所述一级跌水坝的设置位置，所述一级跌水坝的设置位置高于所述二级跌水坝的设置位置，所述二级跌水坝的设置位置高于所述曝气生物滤池的设置位置，所述曝气生物滤池的设置位置高于所述调节池的设置位置，所述曝气生物滤池包括池体、承重墙、填料层、曝气管、进水口、达标出水口、反冲洗组件和多个风机，所述承重墙设置于所述池体内部的下端，所述承重墙上设置有多个通孔，所述填料层设置于所述承重墙上，所述填料层采用的填料是粒径为20-30mm的建筑陶粒，所述曝气管设置于所述填料层中，所述风机用于向所述曝气管供气，所述进水口设置于所述池体侧面的下端，所述进水口位于所述承重墙下方，所述达标出水口设置于所述池体侧面的上端，所述达标出水口位于所述填料层上方。
2.根据权利要求1所述的养虾污水处理系统，其特征在于，所述反冲洗组件包括反洗出水口和反洗出水管，所述反洗出水口设置于所述池体侧面的上端，且所述反洗出水口设置于所述达标出水口下方，所述反洗出水口上设置有反洗出水阀门，所述反洗出水管的两端分别与所述反洗出水口和所述调节池连接。
3.根据权利要求2所述的养虾污水处理系统，其特征在于，所述进水口和所述达标出水口分别设置于所述池体的两侧，所述反洗出水口和所述达标出水口设置于所述池体的同一侧。
4.根据权利要求1所述的养虾污水处理系统，其特征在于，还包括第三管路、第四管路和第五管路，所述絮凝沉淀池和所述一级跌水坝通过所述第三管路连接，所述一级跌水坝和所述二级跌水坝通过所述第四管路连接，所述二级跌水坝和所述曝气生物滤池的所述进水口通过所述第五管路连接。
5.根据权利要求1所述的养虾污水处理系统，其特征在于，所述絮凝沉淀池和所述一级跌水坝之间的高度差为0.3-0.5m。
6.根据权利要求1所述的养虾污水处理系统，其特征在于，所述一级跌水坝和所述二级跌水坝之间的高度差为0.3-0.5m。
7.根据权利要求1所述的养虾污水处理系统，其特征在于，所述二级跌水坝和所述曝气生物滤池之间的高度差为0.3-0.5m。
8.根据权利要求1所述的养虾污水处理系统，其特征在于，所述曝气生物滤池和所述调节池之间的高度差为2.5-3.0m。
9.根据权利要求1所述的养虾污水处理系统，其特征在于，所述填料层的厚度为2.5-3.5m。
说明书
一种养虾污水处理系统
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种养虾污水处理系统。
背景技术
养虾污水主要为饲料的残渣以及虾的排泄物，水量较大，污水的COD和SS的浓度较高，超过国家相关的排放标准，如不经理处理，污染很大。为了使污水达标排放，传统方法是采用厌氧+缺氧+好氧的处理系统，该系统有占地面积较大、投资高、能耗较多，生化污泥较多等缺点。
实用新型内容
为解决以上技术问题，本实用新型提供一种养虾污水处理系统，占地面积较小，投资较小，能耗较低，产生的生化污泥较少。
为实现上述目的，本实用新型提供了如下方案：
本实用新型提供一种养虾污水处理系统，包括调节池、絮凝沉淀池、一级跌水坝、二级跌水坝、曝气生物滤池和污泥浓缩池，所述调节池、所述絮凝沉淀池、所述一级跌水坝、所述二级跌水坝和所述曝气生物滤池依次连接，所述调节池和所述絮凝沉淀池通过第一管路连接，所述第一管路上设置有第一提升泵，所述絮凝沉淀池和所述污泥浓缩池通过第二管路连接，所述第二管路上设置有第二提升泵，所述絮凝沉淀池的设置位置高于所述一级跌水坝的设置位置，所述一级跌水坝的设置位置高于所述二级跌水坝的设置位置，所述二级跌水坝的设置位置高于所述曝气生物滤池的设置位置，所述曝气生物滤池的设置位置高于所述调节池的设置位置，所述曝气生物滤池包括池体、承重墙、填料层、曝气管、进水口、达标出水口、反冲洗组件和多个风机，所述承重墙设置于所述池体内部的下端，所述承重墙上设置有多个通孔，所述填料层设置于所述承重墙上，所述填料层采用的填料是粒径为20-30mm的建筑陶粒，所述曝气管设置于所述填料层中，所述风机用于向所述曝气管供气，所述进水口设置于所述池体侧面的下端，所述进水口位于所述承重墙下方，所述达标出水口设置于所述池体侧面的上端，所述达标出水口位于所述填料层上方。
优选地，所述反冲洗组件包括反洗出水口和反洗出水管，所述反洗出水口设置于所述池体侧面的上端，且所述反洗出水口设置于所述达标出水口下方，所述反洗出水口上设置有反洗出水阀门，所述反洗出水管的两端分别与所述反洗出水口和所述调节池连接。
优选地，所述进水口和所述达标出水口分别设置于所述池体的两侧，所述反洗出水口和所述达标出水口设置于所述池体的同一侧。
优选地，还包括第三管路、第四管路和第五管路，所述絮凝沉淀池和所述一级跌水坝通过所述第三管路连接，所述一级跌水坝和所述二级跌水坝通过所述第四管路连接，所述二级跌水坝和所述曝气生物滤池的所述进水口通过所述第五管路连接。
优选地，所述絮凝沉淀池和所述一级跌水坝之间的高度差为0.3-0.5m。
优选地，所述一级跌水坝和所述二级跌水坝之间的高度差为0.3-0.5m。
优选地，所述二级跌水坝和所述曝气生物滤池之间的高度差为0.3-0.5m。
优选地，所述曝气生物滤池和所述调节池之间的高度差为2.5-3.0m。
优选地，所述填料层的厚度为2.5-3.5m。
本实用新型相对于现有技术取得了以下技术效果：
本实用新型提供的养虾污水处理系统，絮凝沉淀池、一级跌水坝、二级跌水坝、曝气生物滤池和调节池的设置高度依次降低，调节池和絮凝沉淀池通过第一管路连接，第一管路上设置有第一提升泵，絮凝沉淀池和污泥浓缩池通过第二管路连接，第二管路上设置有第二提升泵。污水经一级跌水坝和二级跌水坝形成瀑布流，使空气中氧气被夹带至污水中，自然的为污水冲氧，不需要任何的能耗；污水能够在曝气生物滤池达到完全的生物处理而不需在下游设置二沉池进行污泥沉降，本实用新型中调节池+絮凝沉淀池+一级跌水坝+二级跌水坝+曝气生物滤池的处理系统与传统的厌氧+缺氧+好氧的处理系统相比，产生的生化污泥较少，减少占地面积；填料层采用粒径为20-30mm的建筑陶粒，该填料与传统的粒径为4-6mm陶粒相比价格低廉，不易板结堵塞，使得运行中不需要频繁地反洗，变相地减少了风机的开启时间，起到了降低能耗的作用，减少了投资成本。
（发明人：张登华;叶晟;赵铭;谭林立）
