新型污水处理用格栅机

发布时间:2021-11-8 9:09:51  中国污水处理工程网

申请日2020.05.18

公开(公告)日2021.02.26

IPC分类号C02F1/00

摘要

本实用新型涉及污水处理技术领域,具体为一种新型污水处理用格栅机,包括箱体,所述的箱体的内部固定连接有格珊板,所述的箱体的内部活动连接有丝杆,所述的丝杆的外表面活动连接有刮板,所述的刮板活动连接于箱体的内部,所述的刮板的一侧固定连接有连接板,所述的连接板活动连接于格珊板的顶部。本实用新型的优点在于:通过设置挡板,箱体的底部开设有矩形通孔,箱体的内部开设有定位槽,矩形通孔和定位槽的内部均活动连接有挡板,由于矩形通孔的位置在箱体内部的两侧,在刮板推动杂质到挡板的顶部之后,拉动拉环,使挡板向远离箱体的一侧移动,使挡板顶部的杂质向下移动到接料槽的内部,接料槽的顶部为开放的,方便清理。


权利要求书

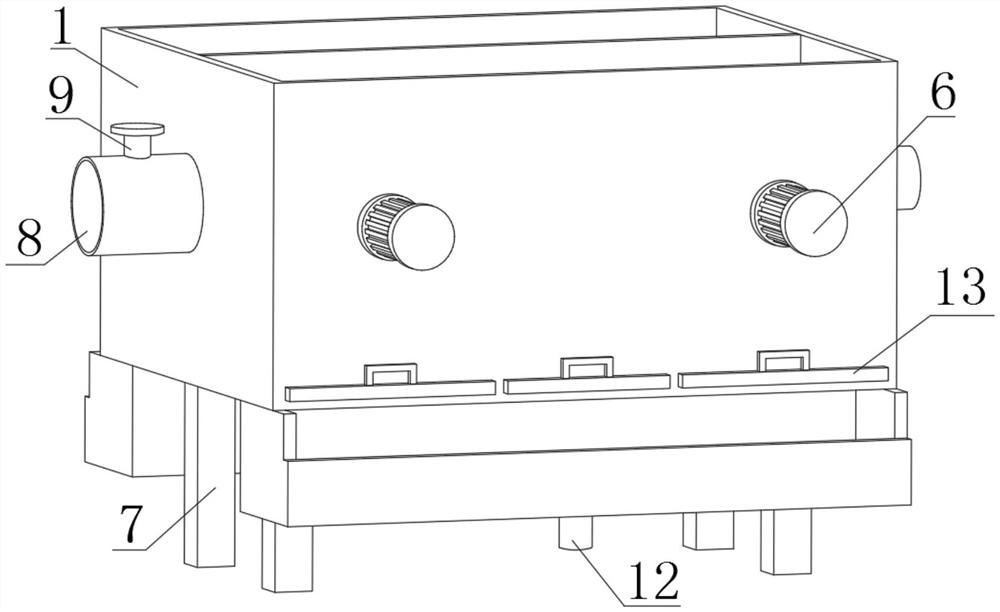

1.一种新型污水处理用格栅机,其特征在于:包括箱体(1),所述的箱体(1)的内部固定连接有格珊板(2),所述的箱体(1)的内部活动连接有丝杆(3),所述的丝杆(3)的外表面活动连接有刮板(4),所述的刮板(4)活动连接于箱体(1)的内部,所述的刮板(4)的一侧固定连接有连接板(5),所述的连接板(5)活动连接于格珊板(2)的顶部,所述的箱体(1)的一侧固定连接有电机(6),所述的箱体(1)的底部固定连接有支撑柱(7),所述的箱体(1)的一侧固定连接有进水管(8),所述的进水管(8)上设置有阀门(9),所述的箱体(1)的一侧固定连接有出水管(10),所述的箱体(1)的底部固定连接有接料槽(11),所述的接料槽(11)的底部固定连接有排污管(12),所述的箱体(1)的内部活动连接有挡板(13),所述的挡板(13)的顶部固定连接有拉环(14)。

2.根据权利要求1所述的一种新型污水处理用格栅机,其特征在于:所述的电机(6)的一侧固定连接有转轴,所述的转轴的一侧活动连接有丝杆(3),所述的转轴贯穿于箱体(1)的内部,所述的丝杆(3)和转轴通过联轴器活动连接。

3.根据权利要求1所述的一种新型污水处理用格栅机,其特征在于:所述的刮板(4)的内部开设有螺纹孔,所述的螺纹孔的内部活动连接有丝杆(3)。

4.根据权利要求1所述的一种新型污水处理用格栅机,其特征在于:所述的刮板(4)和格珊板(2)的内部均开设有过滤孔,所述的格珊板(2)的数量为两个,靠近所述的进水管(8)的格珊板(2)内部的过滤孔的直径大于另一个格珊板(2)内部过滤孔的直径。

5.根据权利要求1所述的一种新型污水处理用格栅机,其特征在于:所述的刮板(4)的数量为三个,相邻两个所述的刮板(4)通过连接板(5)固定连接。

6.根据权利要求1所述的一种新型污水处理用格栅机,其特征在于:所述的进水管(8)、出水管(10)和排污管(12)上均设置有阀门(9),所述的阀门(9)为单向阀。

7.根据权利要求1所述的一种新型污水处理用格栅机,其特征在于:所述的进水管(8)的直径大于出水管(10)的直径,所述的进水管(8)和出水管(10)的直径均大于刮板(4)的厚度。

8.根据权利要求1所述的一种新型污水处理用格栅机,其特征在于:所述的箱体(1)的底部开设有矩形通孔,所述的箱体(1)的内部开设有定位槽,所述的矩形通孔和定位槽的内部均活动连接有挡板(13)。

9.根据权利要求1所述的一种新型污水处理用格栅机,其特征在于:所述的拉环(14)的外表面设置有橡胶贴,所述的支撑柱(7)的底部设置有防滑垫,所述的支撑柱(7)的高度大于接料槽(11)的深度。

说明书

一种新型污水处理用格栅机

技术领域

本实用新型涉及污水处理技术领域,特别是一种新型污水处理用格栅机。

背景技术

在污水处理中,首先要将污水中的大块状物质去除,以保证污水的处理效果,格栅机是一种可连续清除流体中杂物的固液分离设备,是城市污水处理、自来水厂、电厂进水口、纺织、食品加工、造纸、皮革等行业生产工艺中不可缺少的专用设备。

现在的污水处理用格栅机的缺点是:

1、现在的污水处理用格栅机在使用时,杂物容易堆积在格珊板上,造成堵塞;

2、现在的污水处理用格栅机内部的杂质较多且格栅机箱体的内部为密封的,不方便清理。

实用新型内容

本实用新型的目的在于克服现有技术的缺点,提供一种新型污水处理用格栅机。

本实用新型的目的通过以下技术方案来实现:一种新型污水处理用格栅机,包括箱体,所述的箱体的内部固定连接有格珊板,所述的箱体的内部活动连接有丝杆,所述的丝杆的外表面活动连接有刮板,所述的刮板活动连接于箱体的内部,所述的刮板的一侧固定连接有连接板,所述的连接板活动连接于格珊板的顶部,所述的箱体的一侧固定连接有电机,所述的箱体的底部固定连接有支撑柱,所述的箱体的一侧固定连接有进水管,所述的进水管上设置有阀门,所述的箱体的一侧固定连接有出水管,所述的箱体的底部固定连接有接料槽,所述的接料槽的底部固定连接有排污管,所述的箱体的内部活动连接有挡板,所述的挡板的顶部固定连接有拉环。

可选的,所述的电机的一侧固定连接有转轴,所述的转轴的一侧活动连接有丝杆,所述的转轴贯穿于箱体的内部,所述的丝杆和转轴通过联轴器活动连接。

可选的,所述的刮板的内部开设有螺纹孔,所述的螺纹孔的内部活动连接有丝杆。

可选的,所述的刮板和格珊板的内部均开设有过滤孔,所述的格珊板的数量为两个,靠近所述的进水管的格珊板内部的过滤孔的直径大于另一个格珊板内部过滤孔的直径。

可选的,所述的刮板的数量为三个,相邻两个所述的刮板通过连接板固定连接。

可选的,所述的进水管、出水管和排污管上均设置有阀门,所述的阀门为单向阀。

可选的,所述的进水管的直径大于出水管的直径,所述的进水管和出水管的直径均大于刮板的厚度。

可选的,所述的箱体的底部开设有矩形通孔,所述的箱体的内部开设有定位槽,所述的矩形通孔和定位槽的内部均活动连接有挡板。

可选的,所述的拉环的外表面设置有橡胶贴,所述的支撑柱的底部设置有防滑垫,所述的支撑柱的高度大于接料槽的深度。

本实用新型具有以下优点:

1、该新型污水处理用格栅机,通过设置刮板,刮板的内部开设有螺纹孔,螺纹孔的内部活动连接有丝杆,打开电机,丝杆转动,丝杆的外表面设置有外螺纹,能够使刮板在箱体的内部进行移动,三个刮板位于两个格珊板之间,且刮板位于格珊板的一侧,能够推动格珊板一侧过滤的杂质移动至箱体内部的两侧,能够避免箱体的内部堵塞,提高污水处理效率。

2、该新型污水处理用格栅机,通过设置挡板,箱体的底部开设有矩形通孔,箱体的内部开设有定位槽,矩形通孔和定位槽的内部均活动连接有挡板,由于矩形通孔的位置在箱体内部的两侧,在刮板推动杂质到挡板的顶部之后,拉动拉环,使挡板向远离箱体的一侧移动,使挡板顶部的杂质向下移动到接料槽的内部,接料槽的顶部为开放的,方便清理。

(发明人:杨浩瀚)
