申请日2020.05.13
公开（公告）日2021.02.26
IPC分类号B08B9/093; B08B3/02; B08B3/14; B08B13/00; B04C9/00; C02F9/02; G01F23/00
摘要
本实用新型涉及一种智能循环清洗系统及混凝土污水处理设备，智能循环清洗系统包括：清水供水装置；清水喷淋管路，与清水供水装置连通；污水处理装置；污水供水装置，与污水处理装置连通；污水喷淋管路，与污水供水装置连通；电控装置，包括控制器，所述控制器分别与清水供水装置、污水处理装置和污水供水装置电连接。混凝土污水处理设备包括砂分离机和智能循环清洗系统。本实用新型通过智能切换清水和污水清洗模式，对污水进行处理并循环利用，有效防止污水溢出污染环境，实现污水循环再利用，降低生产成本，减少对搅拌站现场环境的污染。
权利要求书
1.一种智能循环清洗系统，其特征在于，包括：
清水供水装置；
清水喷淋管路，与清水供水装置连通；
污水处理装置；
污水供水装置，与污水处理装置连通；
污水喷淋管路，与污水供水装置连通；
电控装置，包括控制器，所述控制器分别与清水供水装置、污水处理装置和污水供水装置电连接。

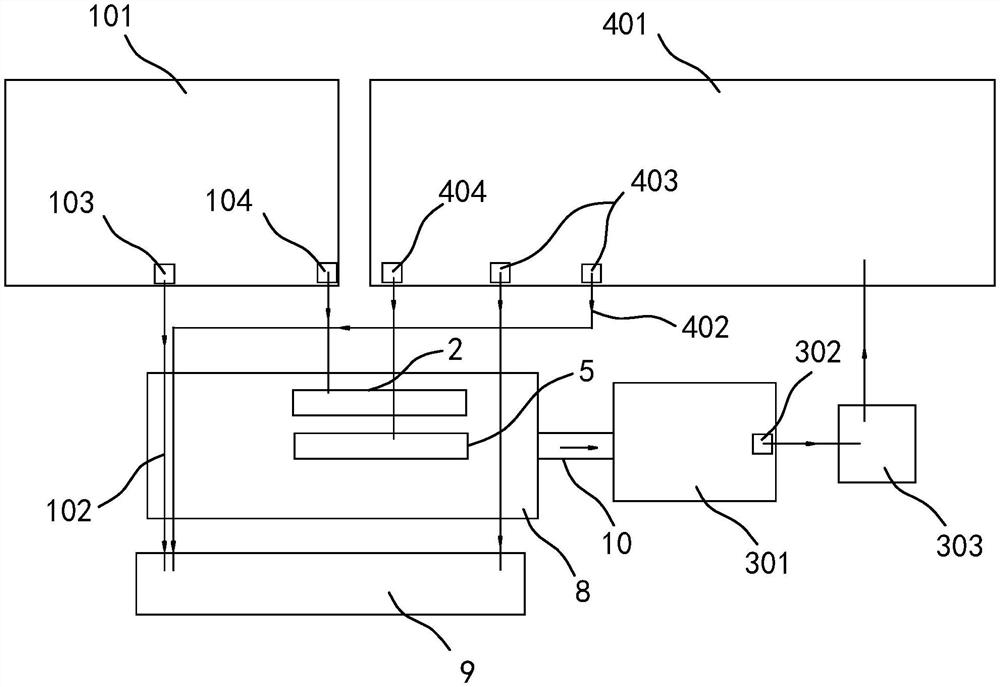

2.如权利要求1所述的智能循环清洗系统，其特征在于，所述清水供水装置包括清水池、清水供水管路、设于清水池内的清水加水泵以及设于清水池内的清水喷淋泵，清水加水泵与清水供水管路连通，清水喷淋泵与清水喷淋管路连通，所述清水加水泵和清水喷淋泵分别与所述控制器电连接。
3.如权利要求1或2所述的智能循环清洗系统，其特征在于，所述污水处理装置包括沉砂池、设于沉砂池内的渣浆泵以及旋流装置，所述渣浆泵通过管路与所述旋流装置连通，所述旋流装置与所述污水供水装置连通，所述渣浆泵与所述控制器电连接。
4.如权利要求3所述的智能循环清洗系统，其特征在于，污水供水装置包括污水存储罐、污水供水管路、设于污水存储罐内的污水加水泵以及设于污水存储罐内的污水喷淋泵，污水加水泵与污水供水管路连通，污水喷淋泵与污水喷淋管路连通，所述污水加水泵和污水喷淋泵均与所述控制器电连接。
5.如权利要求4所述的智能循环清洗系统，其特征在于，还包括报警装置，所述报警装置包括设于污水存储罐内的液位传感器和设于污水存储罐上方的声光报警器，所述液位传感器和声光报警器均与所述控制器电连接。
6.如权利要求5所述的智能循环清洗系统，其特征在于，所述电控装置还包括柜体以及设于柜体上的液位下限指示灯，所述控制器设于柜体内，所述液位下限指示灯与所述控制器电连接。
7.一种混凝土污水处理设备，其特征在于，包括砂石分离机和如权利要求1至6任意一项所述智能循环清洗系统，所述清水喷淋管和污水喷淋管均安装于砂石分离机上方。
说明书
智能循环清洗系统及混凝土污水处理设备
技术领域
本实用新型属于混凝土生产技术领域，涉及混凝土污水处理技术，具体地说，涉及一种智能循环清洗系统及混凝土污水处理设备。
背景技术
在社会飞速发展的进程中，节约资源，保护环境，保证经济的可持续发展日益受到全社会的关注。作为构建社会基础设施建设的商品混凝土也迅猛发展。在快速发展的进程中，尤其是混凝土的生产过程中，常常会产生一些混凝土废料。为了处理这些废料，砂石分离机成为搅拌站的必备品。
近年来由于人们保护环境的呼吁越加强烈，清洗混凝土废料时会产生大量的污水，这些污水存放在搅拌站的污水池中，随着产生的污水量增加，使得污水池很快满载，甚至污水溢出，造成搅拌站环境的污染。因此，需要及时对污水池中的污水进行处理，由于一些污水池必须人工清理，这给混凝土生产带来了极大的不便，也提高了混凝土生产的成本，且从污水池中清理出来的污水随意排放，会造成环境的污染。
实用新型内容
本实用新型针对现有混凝土废料处理过程中存在的污水溢出造成污染搅拌站环境等上述问题，提供了一种结构简单、具有自动报警功能的智能循环清洗系统及混凝土污水处理设备，能够防止污水溢出，实现污水智能循环再利用，保护环境。
为了达到上述目的，本实用新型提供了一种智能循环清洗系统，包括：
清水供水装置；
清水喷淋管路，与清水供水装置连通；
污水处理装置；
污水供水装置，与污水处理装置连通；
污水喷淋管路，与污水供水装置连通；
电控装置，包括控制器，所述控制器分别与清水供水装置、污水处理装置和污水供水装置电连接。
优选的，所述清水供水装置包括清水池、清水供水管路、设于清水池内的清水加水泵以及设于清水池内的清水喷淋泵，清水加水泵与清水供水管路连通，清水喷淋泵与清水喷淋管路连通，所述清水加水泵和清水喷淋泵分别与所述控制器电连接。
优选的，所述污水处理装置包括沉砂池、设于沉砂池内的渣浆泵以及旋流装置，所述渣浆泵通过管路与所述旋流装置连通，所述旋流装置与所述污水供水装置连通，所述渣浆泵与所述控制器电连接。
优选的，污水供水装置包括污水存储罐、污水供水管路、设于污水存储罐内的污水加水泵以及设于污水存储罐内的污水喷淋泵，污水加水泵与污水供水管路连通，污水喷淋泵与污水喷淋管路连通，所述污水加水泵和污水喷淋泵均与所述控制器电连接。
进一步的，还包括报警装置，所述报警装置包括设于污水存储罐内的液位传感器和设于污水存储罐上方的声光报警器，所述液位传感器和声光报警器均与所述控制器电连接。
进一步的，所述电控装置还包括柜体以及设于柜体上的液位下限指示灯，所述控制器设于柜体内，所述液位下限指示灯与所述控制器电连接。
为了达到上述目的，本实用新型还提供了一种混凝土污水处理设备，包括砂石分离机和上述智能循环清洗系统，所述清水喷淋管和污水喷淋管均安装于砂石分离机上方。
与现有技术相比，本实用新型的优点和积极效果在于：
(1)本实用新型对混凝土生产设备排出的污水进行旋流分离，分离出的污水通过污水供水装置进行存储，当污水供水装置存储的污水达到液位上限时，通过控制器控制自动切换为污水清洗模式，进行污水清洗，当污水供水装置存储的污水达到液位下限时，通过控制器控制自动切换为清水清洗模式，有效防止污水溢出污染环境，实现污水循环再利用，降低生产成本，减少对搅拌站现场环境的污染。
(2)本实用新型还设有报警装置，通过检测污水存储装置中污水存储罐内的液位，若到达液位上限，控制器通过控制报警装置进行自动报警，实现污水存储罐液位自动报警智能控制。
（发明人：刘占妮;逄期宇）
