申请日2021.03.03
公开（公告）日2021.04.02
IPC分类号C02F9/14
摘要
本实用新型涉及污水处理技术领域，特别是涉及一种用于农村污水处理的人工湿地系统，包括仓体，仓体上方设有植物栽种区，植物栽种区上种植有植物，植物栽种区下方设有土壤层与微生物处理层，仓体的端头上设有进水管，进水管上设有过滤装置，微生物处理层内设有排水管，排水管伸出至仓体外侧。水从进水管通过过滤装置后进入到仓体内，然后依次经过土壤层与微生物处理层，然后从排水管内排出。土壤层中栽种的植物有为微生物供氧、降低水流速率、吸收污水等作用，微生物处理层内含有的微生物可以分解水体中的有机物。
权利要求书
1.一种用于农村污水处理的人工湿地系统,其特征在于，包括仓体，所述仓体上方设有植物栽种区，所述植物栽种区上种植有植物，所述植物栽种区下方设有土壤层与微生物处理层，所述仓体的端头上设有进水管，所述进水管上设有过滤装置，所述微生物处理层内设有排水管，所述排水管伸出至所述仓体外侧。
2.根据权利要求1所述的一种用于农村污水处理的人工湿地系统，其特征在于，所述过滤装置包括固定连接在所述仓体上的过滤箱，所述过滤箱上方铰接有箱盖，所述过滤箱内设有过滤板，所述过滤板水平放置，所述过滤板内设有多个过滤通道。
3.根据权利要求2所述的一种用于农村污水处理的人工湿地系统，其特征在于，所述过滤箱内转动连接有多个连接杆，所述连接杆竖直设置，所述连接杆上滑动连接有移动板，所述移动板位于所述过滤板下方，所述移动板上固定连接有多个圆杆，所述圆杆与所述过滤通道一一相对应，所述圆杆的直径小于所述过滤通道的直径，所述过滤箱内设有驱动机构，所述驱动机构用于驱动所述移动板上下移动。
4.根据权利要求3所述的一种用于农村污水处理的人工湿地系统，其特征在于，所述驱动机构包括固定连接在所述过滤箱底部的步进电机，所述步进电机上设有主动轮，所述连接杆上设有从动轮，所述主动轮与所述从动轮之间套设有皮带，所述连接杆上设有外螺纹，所述移动板内设有内螺纹，所述外螺纹与所述内螺纹相配合。
5.根据权利要求4所述的一种用于农村污水处理的人工湿地系统，其特征在于，所述步进电机为防水型步进电机。
6.根据权利要求1所述的一种用于农村污水处理的人工湿地系统，其特征在于，所述仓体内插设有多个排气管，所述排气管的底部位于所述微生物处理层内。
7.根据权利要求6所述的一种用于农村污水处理的人工湿地系统，其特征在于，所述排气管的顶端固定连接有挡板。
8.根据权利要求1-7任一项所述的一种用于农村污水处理的人工湿地系统，其特征在于，所述排水管上设有水泵。
说明书
一种用于农村污水处理的人工湿地系统
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种用于农村污水处理的人工湿地系统。
背景技术
人工湿地是由人工建造和控制运行的与沼泽地类似的地面，将污水、污泥有控制的投配到经人工建造的湿地上，污水与污泥在沿一定方向流动的过程中，主要利用土壤、人工介质、植物、微生物的物理、化学、生物三重协同作用，对污水、污泥进行处理的一种技术。其作用机理包括吸附、滞留、过滤、氧化还原、沉淀、微生物分解、转化、植物遮蔽、残留物积累、蒸腾水分和养分吸收及各类动物的作用。
现有的人工湿地中，经常存在一些固体垃圾，加大人工湿地的负荷，长期运行会造成堵塞的现象。
实用新型内容
本实用新型的目的在于：提供一种用于农村污水处理的人工湿地系统。
本实用新型采用的技术方案如下：

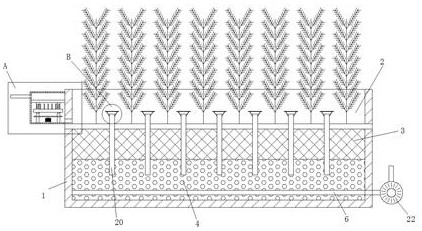

一种用于农村污水处理的人工湿地系统,包括仓体，所述仓体上方设有植物栽种区，所述植物栽种区上种植有植物，所述植物栽种区下方设有土壤层与微生物处理层，所述仓体的端头上设有进水管，所述进水管上设有过滤装置，所述微生物处理层内设有排水管，所述排水管伸出至所述仓体外侧。
通过采用上述技术方案，水从进水管通过过滤装置后进入到仓体内，然后依次经过土壤层与微生物处理层，然后从排水管内排出。土壤层中栽种的植物有为微生物供氧、降低水流速率、吸收污水等作用，微生物处理层内含有的微生物可以分解水体中的有机物。
优选的，所述过滤装置包括固定连接在所述仓体上的过滤箱，所述过滤箱上方铰接有箱盖，所述过滤箱内设有过滤板，所述过滤板水平放置，所述过滤板内设有多个过滤通道。
通过采用上述技术方案，水进入过滤箱后，水从过滤通道内排出，而水中的垃圾被过滤板阻挡。并且可以定时的打开箱盖将垃圾清理干净。
优选的，所述过滤箱内转动连接有多个连接杆，所述连接杆竖直设置，所述连接杆上滑动连接有移动板，所述移动板位于所述过滤板下方，所述移动板上固定连接有多个圆杆，所述圆杆与所述过滤通道一一相对应，所述圆杆的直径小于所述过滤通道的直径，所述过滤箱内设有驱动机构，所述驱动机构用于驱动所述移动板上下移动。
通过采用上述技术方案，通过驱动机构驱动移动板上下移动，移动板带动圆杆上下移动，圆杆上升时插入至过滤通道内，防止过滤通道堵塞。
优选的，所述驱动机构包括固定连接在所述过滤箱底部的步进电机，所述步进电机上设有主动轮，所述连接杆上设有从动轮，所述主动轮与所述从动轮之间套设有皮带，所述连接杆上设有外螺纹，所述移动板内设有内螺纹，所述外螺纹与所述内螺纹相配合。
通过采用上述技术方案，该驱动机构的工作原理为，通过启动步进电机，带动主动轮转动，从而通过皮带带动从动轮转动，从而带动连接杆转动，通过连接杆上外螺纹与移动板内内螺纹的配合，将带动移动板上下移动。
优选的，所述步进电机为防水型步进电机。
通过采用上述技术方案，步进电机为防水型步进电机可以防止步进电机进水后失效。
优选的，所述仓体内插设有多个排气管，所述排气管的底部位于所述微生物处理层内。
通过采用上述技术方案，通过设有多个排气管，排气管与外部进行气体交换，可以为微生物提供氧气，同时将微生物分解有机物产生的气体排出。
优选的，所述排气管的顶端固定连接有挡板。
通过采用上述技术方案，通过设置挡板，可以防止外界的垃圾进入至排气管内，造成排气管的堵塞。
优选的，所述排水管上设有水泵。
通过采用上述技术方案，通过设置水泵，可以及时将水排出。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是:
在本实用新型中，水从进水管通过过滤装置后进入到仓体内，然后依次经过土壤层与微生物处理层，然后从排水管内排出。土壤层中栽种的植物有为微生物供氧、降低水流速率、吸收污水等作用，微生物处理层内含有的微生物可以分解水体中的有机物。
（发明人：潘小平）
