申请日2020.12.31
公开（公告）日2021.10.15
IPC分类号C02F9/06
摘要
本实用新型涉及污水处理技术领域，特别涉及一种自动化循环的污水处理系统，包括污水池，所述污水池呈第一矩形凹槽，且污水池一侧开设有第一出水口，第一出水口通过第一出水管相连有第一抽水泵；所述第一抽水泵另一端通过第二出水管相连于过滤池侧壁上的第一进水口，且第一进水口下侧并位于过滤池内腔依次设置有过滤网，过滤砂和过滤袋，过滤袋下侧并位于过滤池底侧壁设置有第一pH传感器；所述第一pH传感器一侧开设有第二出水口，且第二出水口通过第三出水管相连有第二抽水泵，第二抽水泵另一端通过第四出水管相连于第一中和池侧壁上的第三进水口。
权利要求书

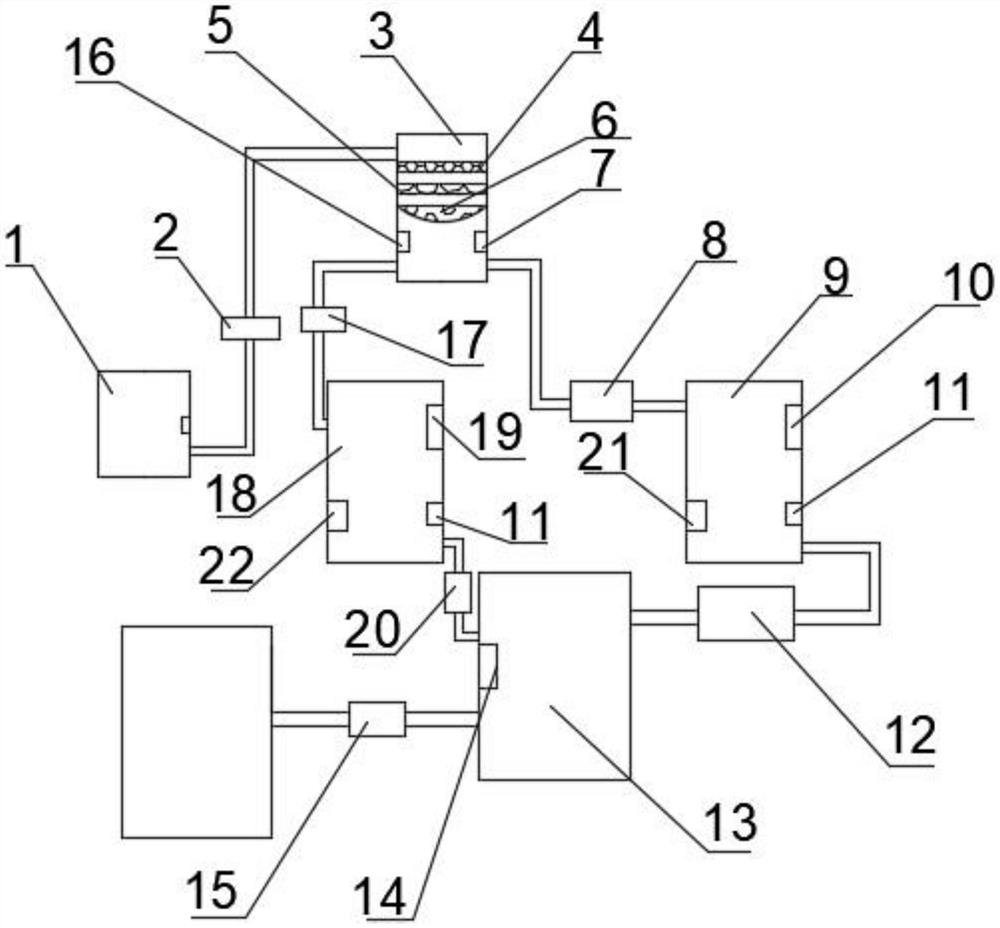

1.一种自动化循环的污水处理系统，其特征在于：包括污水池（1），所述污水池（1）呈第一矩形凹槽，且污水池（1）一侧开设有第一出水口，第一出水口通过第一出水管相连有第一抽水泵（2）；所述第一抽水泵（2）另一端通过第二出水管相连于过滤池（3）侧壁上的第一进水口，且第一进水口下侧并位于过滤池（3）内腔依次设置有过滤网（4），过滤砂（5）和过滤袋（6），过滤袋（6）下侧并位于过滤池（3）底侧壁设置有第一pH传感器（7）；所述第一pH传感器（7）一侧开设有第二出水口，且第二出水口通过第三出水管相连有第二抽水泵（8），第二抽水泵（8）另一端通过第四出水管相连于第一中和池（9）侧壁上的第三进水口；所述第三进水口一侧设置有碱液槽（10）及盛装于碱液槽（10）内的碱性溶液，且碱液槽（10）上设置有第一喷头，第一喷头下侧并位于第一中和池（9）侧底侧壁设置有第二pH传感器（11）；所述第二pH传感器（11）一侧开设有第三出水口，且第三出水口通过第五出水管相连有第三抽水泵（12），第三抽水泵（12）另一端通过第六出水管相连于金属沉淀池（13）侧壁上的第四进水口；所述第四进水口下侧并位于金属沉淀池（13）侧壁设置有金属探测仪传感器（14），且金属探测仪传感器（14）一侧开设有第四出水口，第四出水通过第七出水管相连有第四抽水泵（15），第四抽水泵（15）另一端通过第八出水管相连于金属沉淀池（13）侧壁上的第五进水口。
2.根据权利要求1所述的一种自动化循环的污水处理系统，其特征在于：所述第一pH传感器（7）对称一侧设置有第三pH传感器（16），且第三pH传感器（16）一侧开设有第五出水口，且第五出水口通过第九出水管相连有第五抽水泵（17），第五抽水泵（17）另一端通过第十出水管相连于第二中和池（18）侧壁上的第六进水口；所述第六进水口一侧设置有酸液槽（19）及盛装于酸液槽（19）内的酸性溶液，且酸液槽（19）上设置有第二喷头，第二喷头下侧并位于第二中和池（18）侧底侧壁设置第六出水口，且第六出水口通过第十一出水管相连有第六抽水泵（20），第六抽水泵（20）另一端通过第十二出水管相连于金属沉淀池（13）侧壁上的第七进水口。
3.根据权利要求1所述的一种自动化循环的污水处理系统，其特征在于：所述金属沉淀池（13）内设置有电解池，且电解池的阳极与阴极的材料分别为Pt和C，并且阳极与阴极之间电连有电池。
4.根据权利要求1所述的一种自动化循环的污水处理系统，其特征在于：所述污水池（1）一侧壁设置有第一水位传感器，且第一水位传感器电连有第一控制器，第一控制器另一端电连有第一抽水泵（2）。
5.根据权利要求1所述的一种自动化循环的污水处理系统，其特征在于：所述过滤砂（5）盛装于过滤纱布中，且过滤纱布设置于过滤槽中，过滤槽上下表面布满若干个过滤孔，相邻过滤孔之间呈等距设置。
6.根据权利要求1所述的一种自动化循环的污水处理系统，其特征在于：所述第一pH传感器（7）为酸性传感器，且第一pH传感器（7）电连有第二控制器，第二控制器另一端电连有第二抽水泵（8）；所述第二pH传感器（11）为中性传感器，且第二pH传感器（11）电连有第三控制器，第三控制器另一端电连有第三抽水泵（12）。
7.根据权利要求2所述的一种自动化循环的污水处理系统，其特征在于：所述第三pH传感器（16）为碱性传感器，且第三pH传感器（16）电连有第三控制器，第三控制器另一端电连有第五抽水泵（17）。
8.根据权利要求1所述的一种自动化循环的污水处理系统，其特征在于：所述金属探测仪传感器（14）电连有第四控制器，且第四控制器分别电连有第四抽水泵（15）和第六抽水泵（20）。
9.根据权利要求1所述的一种自动化循环的污水处理系统，其特征在于：所述第一中和池（9）侧壁设置有第二水位传感器（21），且第二水位传感器（21）电连有第五控制器，第五控制器另一端电连有第一喷头开合器。
10.根据权利要求2所述的一种自动化循环的污水处理系统，其特征在于：所述第二中和池（18）侧壁设置有第三水位传感器（22），且第三水位传感器（22）电连有第六控制器，第六控制器另一端电连有第二喷头开合器。
说明书
一种自动化循环的污水处理系统
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种自动化循环的污水处理系统。
背景技术
在生活中，我们日常生活所用完的水通常是将其排入下水道，由于在排入下水道之前，这些日常所用的污水是未经处理过的，因此这些水有一部分酸性超标，有一部分碱性超标，还有一部分是重金属超标的。如果将这些酸性超标，碱性超标和重金属超标的污水直接排入大自然中，那么不仅会对生态环境造成影响，还对对水质和土壤造成一些不可修复的损害。
实用新型内容
本实用新型的目的在于提出一种自动化循环的污水处理系统，以此解决当前存在的问题。
为解决上述的技术问题，本实用新型采用以下技术方案：
一种自动化循环的污水处理系统，包括污水池，所述污水池呈第一矩形凹槽，且污水池一侧开设有第一出水口，第一出水口通过第一出水管相连有第一抽水泵；所述第一抽水泵另一端通过第二出水管相连于过滤池侧壁上的第一进水口，且第一进水口下侧并位于过滤池内腔依次设置有过滤网，过滤砂和过滤袋，过滤袋下侧并位于过滤池底侧壁设置有第一pH传感器；所述第一pH传感器一侧开设有第二出水口，且第二出水口通过第三出水管相连有第二抽水泵，第二抽水泵另一端通过第四出水管相连于第一中和池侧壁上的第三进水口；所述第三进水口一侧设置有碱液槽及盛装于碱液槽内的碱性溶液，且碱液槽上设置有第一喷头，第一喷头下侧并位于第一中和池侧底侧壁设置有第二pH传感器；所述第二pH传感器一侧开设有第三出水口，且第三出水口通过第五出水管相连有第三抽水泵，第三抽水泵另一端通过第六出水管相连于金属沉淀池侧壁上的第四进水口；所述第四进水口下侧并位于金属沉淀池侧壁设置有金属探测仪传感器，且金属探测仪传感器一侧开设有第四出水口，第四出水通过第七出水管相连有第四抽水泵，第四抽水泵另一端通过第八出水管相连于金属沉淀池侧壁上的第五进水口。
进一步，第一pH传感器对称一侧设置有第三pH传感器，且第三pH传感器一侧开设有第五出水口，且第五出水口通过第九出水管相连有第五抽水泵，第五抽水泵另一端通过第十出水管相连于第二中和池侧壁上的第六进水口；所述第六进水口一侧设置有酸液槽及盛装于酸液槽内的酸性溶液，且酸液槽上设置有第二喷头，第二喷头下侧并位于第二中和池侧底侧壁设置第六出水口，且第六出水口通过第十一出水管相连有第六抽水泵，第六抽水泵另一端通过第十二出水管相连于金属沉淀池侧壁上的第七进水口。
进一步，所述金属沉淀池内设置有电解池，且电解池的阳极与阴极的材料分别为Pt和C，并且阳极与阴极之间电连有电池。
进一步，所述污水池一侧壁设置有第一水位传感器，且第一水位传感器电连有第一控制器，第一控制器另一端电连有第一抽水泵。
进一步，所述过滤砂盛装于过滤袋中，且过滤袋设置于过滤槽中，过滤槽上下表面布满若干个过滤孔，相邻过滤孔之间呈等距设置。
进一步，所述第一pH传感器为酸性传感器，且第一pH传感器电连有第二控制器，第二控制器另一端电连有第二抽水泵；所述第二pH传感器为中性传感器，且第二pH传感器电连有第三控制器，第三控制器另一端电连有第三抽水泵。
进一步，所述第三pH传感器为碱性传感器，且第三pH传感器电连有第三控制器，第三控制器另一端电连有第五抽水泵。
进一步，所述金属探测仪传感器电连有第四控制器，且第四控制器分别电连有第四抽水泵和第六抽水泵。
进一步，所述第一中和池侧壁设置有第二水位传感器，且第二水位传感器电连有第五控制器，第五控制器另一端电连有第一喷头开合器。
进一步，所述第二中和池侧壁设置有第三水位传感器，且第三水位传感器电连有第六控制器，第六控制器另一端电连有第二喷头开合器。
与现有技术相比，本实用新型的有益效果是：
本实用新型在污水池，过滤池，第一中和池，第二中和池和金属沉淀池设置了相应地监测设备：第一pH传感器，第二pH传感器，第三pH传感器和金属探测仪传感器和相应地调控设备：第一喷头，第二喷头，第一抽水泵，第二抽水泵，第三抽水泵，第四抽水泵，第五抽水泵和第六抽水泵，能够在过滤池内所过滤后的水被第一pH传感器监测为酸性超标时，第一pH传感器会通过第二控制器控制第二抽水泵将过滤池内的水抽入第一中和池内，以此将酸性溶液中和中性；待第一中和池内的水显为中性溶液时，第二pH传感器则通过第三控制器控制第三抽水泵将第一中和池内的中性溶液抽入金属沉淀池内；当中性溶液抽入金属沉淀池时，金属沉淀池内的电解池便通过电解水而促使与氢氧根离子会发生沉淀的金属离子与氢氧根离子结合，从而将含有金属离子溶液中的金属离子除去；当将金属离子溶液中的金属离子除去时，金属探测仪传感器便通过控制第四控制器而将金属沉淀池内未含金属离子的溶液经第四抽水泵而抽出金属沉淀池。
