申请日2021.08.25
公开日期2021.11.09
IPC分类C02F3/32
摘要
本发明的一种湿地水生态修复及污水处理方法，包括漂浮板，所述漂浮板顶部设有供气设备，所述漂浮板两侧边上下贯穿且固定有密封套筒，所述密封套筒内上下贯穿设有能上下滑动的曝气管，所述曝气管外表面设有曝气孔，所述曝气管的顶部与所述供气设备相连接，所述曝气管外表面与所述密封套筒内壁紧密相抵接,本发明通过在淤泥上一边行走，一边对水中进行曝气，同时直接向淤泥内部输送氧气的方式，更好的增加淤泥中的含氧量，并且该方式更为柔和，不易对淤泥中的生物造成损害，也不会扬起过多的淤泥，无需花较多的时间对淤泥进行沉淀，避免影响湿地水中生物的生存。
权利要求
1.一种湿地水生态修复及污水处理方法，包括漂浮板，其特征在于：所述漂浮板顶部设有供气设备，所述漂浮板两侧边上下贯穿且固定有密封套筒，所述密封套筒内上下贯穿设有能上下滑动的曝气管，所述曝气管外表面设有曝气孔，所述曝气管的顶部与所述供气设备相连接，所述曝气管外表面与所述密封套筒内壁紧密相抵接；
所述曝气管底部安装有箱体，所述箱体内上下贯通有通孔，所述曝气管底端与所述箱体固定且密封安装并与所述通孔顶部连通，所述通孔内设有能滑动的伸缩管道，所述伸缩管道一侧设有能带动所述伸缩管道往复升降的第一气动组件，所述伸缩管道不断往复运动，能间歇插入淤泥内进行曝气，所述箱体两侧均转动连接有滚轮，所述箱体内两侧设有分别带动两侧所述滚轮滚动的第二气动组件，所述箱体底部朝向两侧所述滚轮的两侧均设有能上下滑动的滑动板，两侧所述滑动板底部共同固定安装有环绕于所述伸缩管道的环形板；
所述环形板外圆周内安装有气囊，所述第一气动组件、所述第二气动组件以及所述气囊均与所述供气设备连接。
2.根据权利要求1所述的一种湿地水生态修复及污水处理方法，其特征在于：所述供气设备顶部固定有分流管接头，所述分流管接头两个出气口分别与两侧所述曝气管顶部通过软管连接，所述滚轮外圆周环形阵列且固定有划水板。
3.根据权利要求1所述的一种湿地水生态修复及污水处理方法，其特征在于：所述第一气动装置包括设置在所述通孔一侧的往复腔，所述伸缩管道外表面一端固定有在所述往复腔内滑动的往复板，所述往复板与所述往复腔壁面通过第一弹簧连接，所述往复腔一侧连接有第一管道，所述第一管道顶部穿过所述漂浮板并与所述供气设备连接。
4.根据权利要求3所述的一种湿地水生态修复及污水处理方法，其特征在于：所述第二气动装置包括设置在所述箱体内邻近两侧所述滚轮的两个动力腔，两侧所述动力腔内均转动设有驱动轴，所述驱动轴一端与同侧所述滚轮圆心固定连接，所述驱动轴位于所述动力腔内部分外圆周环形阵列有叶片，所述叶片的周边与所述动力腔内壁密封，所述动力腔一侧开设有进气通道。
5.根据权利要求4所述的一种湿地水生态修复及污水处理方法，其特征在于：所述第二气动装置还包括设置于所述通孔两侧的气压腔，两侧所述滑动板顶部伸入所述气压腔内并固定有下压板，所述下压板能在所述气压腔密封滑动，所述下压板与所述气压腔内壁之间固定有第二弹簧，所述气压腔顶部连通有泄压管道，所述泄压管道一端与所述进气通道连通，所述泄压管道内安装有组合阀体。
6.根据权利要求5所述的一种湿地水生态修复及污水处理方法，其特征在于：所述组合阀体由限压阀和单向阀组成。
7.根据权利要求1所述的一种湿地水生态修复及污水处理方法，其特征在于：所述动力腔一侧开设有排气口，所述排气口内安装有第一阀体，所述箱体顶部安装有两个分别与两侧所述进气通道顶部连通的第二管道，所述第二管道顶部与所述供气设备连接，所述环形板上固定连接有第三管道，所述第三管道一端与所述气囊的进气口连接，所述第三管道另一端与所述供气设备连接。
8.根据权利要求6所述的一种湿地水生态修复及污水处理方法，其特征在于：所述供气设备两侧边均安装有一个第二阀体、两个第三阀体和一个第四阀体，两侧所述第一管道顶部分别与两侧所述第二阀体连接，所述供气设备任意一侧的两个所述第二管道顶部分别与同侧两个所述第三阀体连接，两侧所述第三管道顶部分别与两侧所述第四阀体连接。
9.根据权利要求8所述的一种湿地水生态修复及污水处理方法，其特征在于：所述供气设备能分别通过所述第二阀体、所述第三阀体与所述第四阀体给所述第一管道、所述第二管道与所述第三管道供气，所述第三阀体具有压力检测功能，能检测所述第二管道内的气压，所述第二阀体与所述第四阀体能进行输气和排气。
10.一种权利要求1-9中任一项所述的一种湿地水生态修复及污水处理方法，所述方法包括：首先通过滚轮在淤泥中行进，通过供气设备向曝气管内供应气体，进而通过曝气孔对水进行曝气，同时通过伸缩管道一边移动一边间歇插入淤泥内，为淤泥内进行曝气，能对淤泥进行较为柔和的曝气，避免对淤泥内和水中的生物造成损害，在行进过程中，漂浮板始终漂浮在水面上，曝气管能根据水的深浅自适应在密封套筒内上下移动，当滚轮在行进过程中陷入淤泥内而无法行进时，控制环形板下降并将箱体顶起，进而将滚轮从淤泥中移出，若环形板也陷入淤泥中，进而对气囊内进行充气，气囊膨胀后将周围的淤泥顶开，并利用气囊的浮力将箱体抬起，进而将环形板和滚轮从淤泥中移出。
说明书
一种湿地水生态修复及污水处理方法
技术领域
本发明涉及湿地水处理领域，具体为一种湿地水生态修复及污水处理方法。
背景技术
湿地是地球生态重要的组成部分，被称为“地球之肾”，为许多生物提供了生存环境。而随着工业废水、生活废水的排放，农药、化肥的使用，导致湿地水受到污染。湿地水由于其生态的多样性，具有一定的自我修复能力，但当污染程度大于湿地水的自我修复能力，则会对湿地造成严重的污染危害，因此，在对湿地水进行生态修复的过程中，除了减少和杜绝对湿地水污染的同时，还需要增强湿地水的自我修复能力，而增加水体以及淤泥中的含氧量，能有效的提高湿地的自我修复能力，进而对湿地污水进行处理。而现有技术中，采用对淤泥一边搅拌一边对水中进行曝气的方式，增加水和淤泥中的含氧量，但搅拌的方式较为粗暴，容易对生长在淤泥中的生物造成损害，并且淤泥被搅拌在水中时，虽然能与水中的氧气结合，在淤泥沉淀后确实能增加淤泥中的含氧量，为许多生物生存提供氧气，但是氧气的增加效果并不明显。
发明内容
为了解决上述问题，本发明提供了一种湿地水生态修复及污水处理方法。所述技术方案如下：

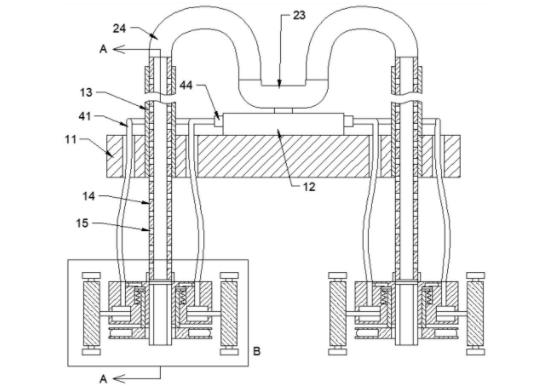

一方面，本发明提供了一种湿地水生态修复及污水处理方法，包括漂浮板，所述漂浮板顶部设有供气设备，所述漂浮板两侧边上下贯穿且固定有密封套筒，所述密封套筒内上下贯穿设有能上下滑动的曝气管，所述曝气管外表面设有曝气孔，所述曝气管的顶部与所述供气设备相连接，所述曝气管外表面与所述密封套筒内壁紧密相抵接；
所述曝气管底部安装有箱体，所述箱体内上下贯通有通孔，所述曝气管底端与所述箱体固定且密封安装并与所述通孔顶部连通，所述通孔内设有能滑动的伸缩管道，所述伸缩管道一侧设有能带动所述伸缩管道往复升降的第一气动组件，所述伸缩管道不断往复运动，能间歇插入淤泥内进行曝气，所述箱体两侧均转动连接有滚轮，所述箱体内两侧设有分别带动两侧所述滚轮滚动的第二气动组件，所述箱体底部朝向两侧所述滚轮的两侧均设有能上下滑动的滑动板，两侧所述滑动板底部共同固定安装有环绕于所述伸缩管道的环形板；
所述环形板外圆周内安装有气囊，所述第一气动组件、所述第二气动组件以及所述气囊均与所述供气设备连接。
优选的，所述供气设备顶部固定有分流管接头，所述分流管接头两个出气口分别与两侧所述曝气管顶部通过软管连接。
优选的，所述滚轮外圆周环形阵列且固定有划水板。
优选的，所述第一气动装置包括设置在所述通孔一侧的往复腔，所述伸缩管道外表面一端固定有在所述往复腔内滑动的往复板，所述往复板与所述往复腔壁面通过第一弹簧连接，所述往复腔一侧连接有第一管道，所述第一管道顶部穿过所述漂浮板并与所述供气设备连接。
优选的，所述第二气动装置包括设置在所述箱体内邻近两侧所述滚轮的两个动力腔，两侧所述动力腔内均转动设有驱动轴，所述驱动轴一端与同侧所述滚轮圆心固定连接，所述驱动轴位于所述动力腔内部分外圆周环形阵列有叶片，所述叶片的周边与所述动力腔内壁密封，所述动力腔一侧开设有进气通道。
优选的，所述第二气动装置还包括设置于所述通孔两侧的气压腔，两侧所述滑动板顶部伸入所述气压腔内并固定有下压板，所述下压板能在所述气压腔密封滑动，所述下压板与所述气压腔内壁之间固定有第二弹簧，所述气压腔顶部连通有泄压管道，所述泄压管道一端与所述进气通道连通，所述泄压管道内安装有组合阀体。
优选的，所述组合阀体由限压阀和单向阀组成。
优选的，所述动力腔一侧开设有排气口，所述排气口内安装有第一阀体，所述箱体顶部安装有两个分别与两侧所述进气通道顶部连通的第二管道，所述第二管道顶部与所述供气设备连接。
优选的，所述环形板上固定连接有第三管道，所述第三管道一端与所述气囊的进气口连接，所述第三管道另一端与所述供气设备连接。
优选的，所述供气设备两侧边均安装有一个第二阀体、两个第三阀体和一个第四阀体，两侧所述第一管道顶部分别与两侧所述第二阀体连接，所述供气设备任意一侧的两个所述第二管道顶部分别与同侧两个所述第三阀体连接，两侧所述第三管道顶部分别与两侧所述第四阀体连接。
优选的，所述供气设备能分别通过所述第二阀体、所述第三阀体与所述第四阀体给所述第一管道、所述第二管道与所述第三管道供气，所述第三阀体具有压力检测功能，能检测所述第二管道内的气压，所述第二阀体与所述第四阀体能进行输气和排气。
另一方面，本发明提供了一种湿地水生态修复及污水处理方法，所述方法包括：首先通过滚轮在淤泥中行进，通过供气设备向曝气管内供应气体，进而通过曝气孔对水进行曝气，同时通过伸缩管道一边移动一边间歇插入淤泥内，为淤泥内进行曝气，能对淤泥进行较为柔和的曝气，避免对淤泥内和水中的生物造成损害，在行进过程中，漂浮板始终漂浮在水面上，曝气管能根据水的深浅自适应在密封套筒内上下移动，当滚轮在行进过程中陷入淤泥内而无法行进时，控制环形板下降并将箱体顶起，进而将滚轮从淤泥中移出，若环形板也陷入淤泥中，进而对气囊内进行充气，气囊膨胀后将周围的淤泥顶开，并利用气囊的浮力将箱体抬起，进而将环形板和滚轮从淤泥中移出。
综上所述，本发明具有如下有益效果：
1、本发明通过在淤泥上一边行走，一边对水中进行曝气，同时直接向淤泥内部输送氧气的方式，更好的增加淤泥中的含氧量，并且该方式更为柔和，不易对淤泥中的生物造成损害，也不会扬起过多的淤泥，无需花较多的时间对淤泥进行沉淀，避免影响湿地水中生物的生存。
2、本发明在行进过程中，曝气管能自适应水的深度进行调节，通过密封套筒自适应将位于水面上方的曝气孔进行密封，避免气体直接溢出浪费而降低对水和淤泥的曝气效果，当遇到陷入淤泥中时，能通过底部支撑和气囊充气漂浮两种方式进行处理，能很好的解决在淤泥中的行进问题，无需人为将装置从淤泥中移出，大大提高了使用的便捷性和可靠性。
3、本发明采用对浸入水中部分的部件进行气动控制的方法，能有效的避免线路在水中的安全问题，不会产生漏电现象，进而不会出现因电力外漏而对湿地水中生物造成损害的问题，提高了使用的安全性，对湿地水生物进行有效的保护。
