申请日2020.12.29
公开（公告）日2021.08.31
IPC分类号C02F9/14
摘要
本实用新型属于水处理技术领域，具体涉及一种高效生活污水生态处理装置。本装置包括：沉淀池，用于沉淀水中杂质；气浮池，与沉淀池连通，用于去除经沉淀池处理后的水中的悬浮物质；过滤池，与气浮池连通，对经气浮池处理后的水进行过滤后，排入种植单元。本实用新型的有益效果是，本实用新型的高效生活污水生态处理装置可对生活污水经沉淀池、气浮池、过滤池综合处理后，排入种植单元进行生态处理，对水中的水肥资源加以回收利用，处理效果好。
权利要求书

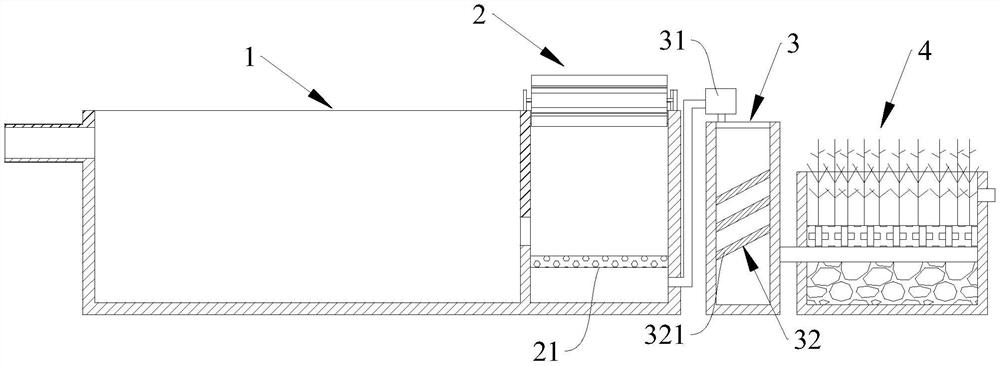

1.一种高效生活污水生态处理装置，其特征在于，包括：
沉淀池(1)，用于沉淀水中杂质；
气浮池(2)，与沉淀池(1)连通，用于去除经沉淀池(1)处理后的水中的悬浮物质；
过滤池(3)，与气浮池(2)连通，对经气浮池(2)处理后的水进行过滤后，排入种植单元(4)。
2.根据权利要求1所述的高效生活污水生态处理装置，其特征在于，
所述气浮池(2)内设置有曝气管(21)；
所述曝气管(21)适于向气浮池(2)内释放气泡。
3.根据权利要求1所述的高效生活污水生态处理装置，其特征在于，
所述气浮池(2)的上表面设置有除渣机构(22)；
所述除渣机构(22)包括刮渣板(23)和刮渣板驱动组件(24)；
所述刮渣板驱动组件(24)适于驱动刮渣板(23)转动，以刮除气浮池(2)表面的浮渣。
4.根据权利要求1所述的高效生活污水生态处理装置，其特征在于，
所述过滤池(3)内上设置有水泵(31)和过滤组件(32)；
所述水泵(31)适于将气浮池(2)内的水抽入过滤池(3)内；
所述过滤组件(32)适于对过滤池(3)的水进行过滤。
5.根据权利要求4所述的高效生活污水生态处理装置，其特征在于，
所述过滤组件(32)包括至少一层滤网(321)；
所述滤网(321)在过滤池(3)内倾斜设置。
6.根据权利要求1所述的高效生活污水生态处理装置，其特征在于，
所述种植单元(4)包括：
种植池(41)；
若干层填料层(42)，用于吸附水中杂质；
种植层(43)，位于填料层(42)上方，用于种植水生植物；以及
供水分布管(44)，与过滤池(3)连通，适于向填料层(42)供水。
7.根据权利要求6所述的高效生活污水生态处理装置，其特征在于，
所述种植层(43)上设置有种植箱(45)；
所述种植箱(45)的底板上设置有若干种植孔(451)和若干透水孔(452)。
8.根据权利要求7所述的高效生活污水生态处理装置，其特征在于，
所述种植孔(451)的内侧壁上设置有台阶(453)，用于放置种植盆栽。
9.根据权利要求8所述的高效生活污水生态处理装置，其特征在于，
所述种植箱(45)相对设置的侧板的外侧壁上设置有悬挂用挡板(46)；
所述挡板(46)适于将种植箱(45)挂在种植池(41)的池壁上。
说明书
一种高效生活污水生态处理装置
技术领域
本实用新型属于水处理技术领域，具体涉及一种高效生活污水生态处理装置。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等，生活污水所含的污染物主要是有机物和大量病原微生物，存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭，细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行，因此，生活污水排放前必须进行处理。
现有技术中，采用人工湿地模拟模拟自然湿地的人工生态系统对生活污水进行生态处理后重复利用。其原理是在人造洼地上设置土壤、沙、石等混合成的填料床并在床体上种植处理性能好、成活率高、抗水性强、适应当地生长环境、美观的植物及在水中、填料中生存的动物、微生物所组成的独特生态系统，利用土壤-湿生植物-微生物复合系统，经过物理、化学、生物学、光学等综合作用，对水中的水肥资源加以回收利用。
但是，现有的生活污水生态处理装置处理效果不佳，需要一种高效生活污水生态处理装置。
实用新型内容
本实用新型的目的是提供一种高效生活污水生态处理装置，以对生活污水进行高效处理。
为了解决上述技术问题，本实用新型提供了一种高效生活污水生态处理装置，包括：沉淀池，用于沉淀水中杂质；气浮池，与沉淀池连通，用于去除经沉淀池处理后的水中的悬浮物质；过滤池，与气浮池连通，对经气浮池处理后的水进行过滤后，排入种植单元。
进一步的，所述气浮池内设置有曝气管；所述曝气管适于向气浮池内释放气泡。
进一步的，所述气浮池的上表面设置有除渣机构；所述除渣机构包括刮渣板和刮渣板驱动组件；所述刮渣板驱动组件适于驱动刮渣板转动，以刮除气浮池表面的浮渣。
进一步的，所述过滤池内上设置有水泵和过滤组件；所述水泵适于将气浮池内的水抽入过滤池内；所述过滤组件适于对过滤池的水进行过滤。
进一步的，所述过滤组件包括至少一层滤网；所述滤网在过滤池内倾斜设置。
进一步的，所述种植单元包括：种植池；若干层填料层，用于吸附水中杂质；种植层，位于填料层上方，用于种植水生植物；以及供水分布管，与过滤池连通，适于向填料层供水。
进一步的，所述种植层上设置有种植箱；所述种植箱的底板上设置有若干种植孔和若干透水孔。
进一步的，所述种植孔的内侧壁上设置有台阶，用于放置种植盆栽。
进一步的，所述种植箱相对设置的侧板的外侧壁上设置有悬挂用挡板；所述挡板适于将种植箱挂在种植池的池壁上。
本实用新型的有益效果是，本实用新型的高效生活污水生态处理装置可对生活污水经沉淀池、气浮池、过滤池综合处理后，排入种植单元进行生态处理，对水中的水肥资源加以回收利用，处理效果好。
本实用新型的其他特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本实用新型而了解。本实用新型的目的和其他优点在说明书以及附图中所特别指出的结构来实现和获得。
