申请日2021.01.12
公开（公告）日2021.10.26
IPC分类号C02F9/04
摘要
本实用新型公开了一种节能型污水处理用净化装置，包括。本实用新型通过第一电机带动下方的旋转杆、搅拌横杆和搅拌副杆来净化框内部的污水进行搅拌，通过搅拌与净水剂进行混合，净水剂与污水的触面积，提升污水净化的效率；保证打开第一电机的同时，打开第二电机，通过第二电机带动转动轴和凸轮进行转动，通过导向块保证滑动块与凸轮贴合，通过凸轮的长短轴交替来实现对于第一电机以及下方搅拌设备的上下震荡，同与时第一电机下方搅拌设备的搅拌动作进行复合，实现水平方向的旋转的同时，进行上下方向震荡，增加对应污水上下各个层次进行搅动，避免污水的分层对于污水净化影响，进一步提升污水净化的效率和质量。
权利要求书

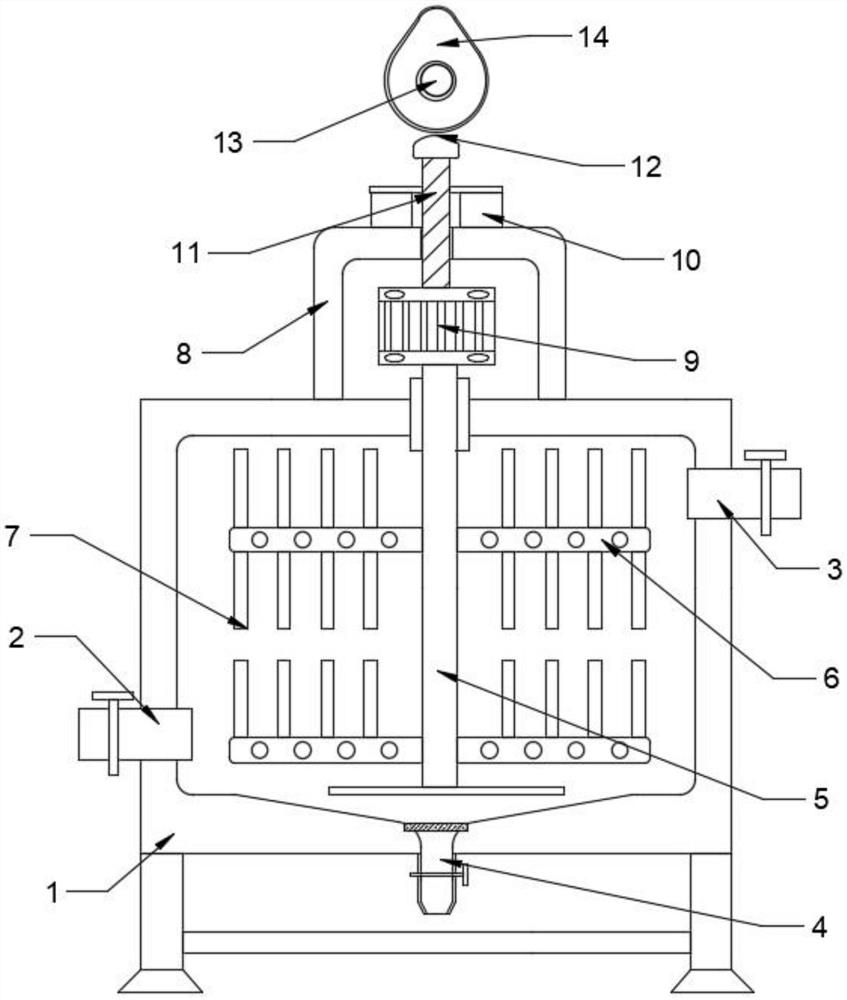

1.一种节能型污水处理用净化装置，包括净化框(1)，其特征在于：所述净化框(1)为不锈钢结构框，所述净化框(1)底部设置有支架，所述净化框(1)左侧设置有进料管(2)，所述净化框(1)右侧设置有排水管(3)，所述排水管(3)与外部抽水设备连通，
所述净化框(1)上方设置有支撑架(8)，所述支撑架(8)中部设置有滑动槽，滑动槽内部滑动安装有滑动杆(11)，所述滑动杆(11)下端设置有第一电机(9)，所述第一电机(9)底部同轴固定安装有旋转杆(5)，所述旋转杆(5)穿过净化框(1)上侧壁，所述旋转杆(5)外侧设置有两组搅拌横杆(6)。
2.根据权利要求1所述的一种节能型污水处理用净化装置，其特征在于：所述支撑架(8)上方设置有导向块(10)，所述导向块(10)上方左侧设置有第二电机(15)，所述第二电机(15)右端通过输出轴同轴安装有转动轴(13)，所述转动轴(13)右端外侧通过键槽同轴固定安装有凸轮(14)，所述凸轮(14)为凸轮结构，分为长短轴结构。
3.根据权利要求2所述的一种节能型污水处理用净化装置，其特征在于：所述滑动杆(11)上端设置有滑动块(12)，所述滑动块(12)上表面为圆弧形凸起块，所述导向块(10)外侧与滑动杆(11)固定连接，所述导向块(10)中部设置有弹簧，弹簧始终处于压缩状态。
4.根据权利要求1所述的一种节能型污水处理用净化装置，其特征在于：所述搅拌横杆(6)上下两侧对称设置有搅拌副杆(7)。
5.根据权利要求1所述的一种节能型污水处理用净化装置，其特征在于：所述进料管(2)中部均设置有阀门。
6.根据权利要求1所述的一种节能型污水处理用净化装置，其特征在于：所述净化框(1)底部下方设置有沉降管(4)。
说明书
一种节能型污水处理用净化装置
技术领域
本实用新型涉及污水处理领域，特别涉及一种节能型污水处理用净化装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。生活污水成分比较固定，主要含有碳水化合物、蛋白质、氨基酸、脂肪等有机物，比较适合于细菌的生长，成为细菌、病毒生存繁殖的场所；但生活污水一般不含有毒性，且具有一定的肥效，可用来灌溉农田。
但是，生活污水静置后容易出现分层导致净水剂的净化一致性较差，影响净化效率，为此，我们提出一种节能型污水处理用净化装置来解决上述问题。
实用新型内容
本实用新型的主要目的在于提供一种节能型污水处理用净化装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种节能型污水处理用净化装置，包括：净化框，净化框为不锈钢结构框，所述净化框底部设置有支架，所述净化框左侧设置有进料管，所述进料管用于废水进水，所述净化框右侧设置有排水管，所述排水管用于排水，所述排水管与外部抽水设备连通，
所述净化框上方设置有支撑架，所述支撑架中部设置有滑动槽，滑动槽内部滑动安装有滑动杆，通过支撑架中部的滑动槽对滑动杆的上下位移进行导向，所述滑动杆下端设置有第一电机，所述第一电机底部同轴固定安装有旋转杆，所述旋转杆穿过净化框上侧壁，所述旋转杆外侧设置有两组搅拌横杆。
优选的，所述导向块上方左侧设置有第二电机，所述第二电机右端通过输出轴同轴安装有转动轴，所述转动轴右端外侧通过键槽同轴固定安装有凸轮，所述凸轮为凸轮结构，分为长短轴结构。
优选的，所述滑动杆上端设置有滑动块，所述滑动块上表面为圆弧形凸起块，所述滑动块的上端与凸轮的下端紧密贴和，所述支撑架上方设置有导向块，所述导向块外侧与滑动杆固定连接，所述导向块中部设置有弹簧，弹簧始终处于压缩状态，提供向上的弹力，保证滑动块与凸轮外表面的贴合，自动进行复位，具有极强的实用性。
优选的，所述搅拌横杆上下两侧对称设置有搅拌副杆，通过多组搅拌副杆和搅拌横杆的综合搅拌，通过提升对于净水剂对于水流净化的效率和质量。
优选的，所述进料管中部设置有阀门，用于控制废水的进入，所述排水管中部设置有阀门，用于控制废水的排出。
优选的，所述净化框底部下方设置有沉降管，所述沉降管用于将净化框内部存放的净化材料进行处理。
与现有技术相比，本实用新型具有如下有益效果：
打开第一电机，通过第一电机带动下方的旋转杆、搅拌横杆和搅拌副杆来净化框内部的污水进行搅拌，通过搅拌与净水剂进行混合，净水剂与污水的触面积，提升污水净化的效率；保证打开第一电机的同时，打开第二电机，通过第二电机带动转动轴和凸轮进行转动，通过导向块保证滑动块与凸轮贴合，通过凸轮的长短轴交替来实现对于第一电机以及下方搅拌设备的上下震荡，同与时第一电机下方搅拌设备的搅拌动作进行复合，实现水平方向的旋转的同时，进行上下方向震荡，增加对应污水上下各个层次进行搅动，避免污水的分层对于污水净化影响，进一步提升污水净化的效率和质量。
