申请日2020.10.30
公开（公告）日2021.09.03
IPC分类号C02F9/02; C02F1/40
摘要
本实用新型公开了一种具有过滤油脂功能的工业污水回收利用装置，涉及工业污水技术领域，包括过滤器，所述过滤器的顶部开孔有进水口，且过滤器的右侧开孔有出水口，所述过滤器的顶部安装有电机，且电机的左侧安装有带轮，所述带轮的底部安装有第二转轴，且第二转轴的底部安装有连接板，所述连接板的底部连接有粘扣带，且粘扣带的底部连接有吸油球，所述过滤器的内部两侧焊接有第一挡板，且第一挡板的顶部安装有过滤垫。本实用新型中，本产品在过滤器的内侧顶部设计了一个带轮，由带轮通过电机带动连接板旋转，在连接板的底部设计了由粘扣带连接的吸油球，吸油球的材质为活性炭，可以吸收水中的油脂，在通过旋转可以对油脂进行全面吸收。
权利要求书

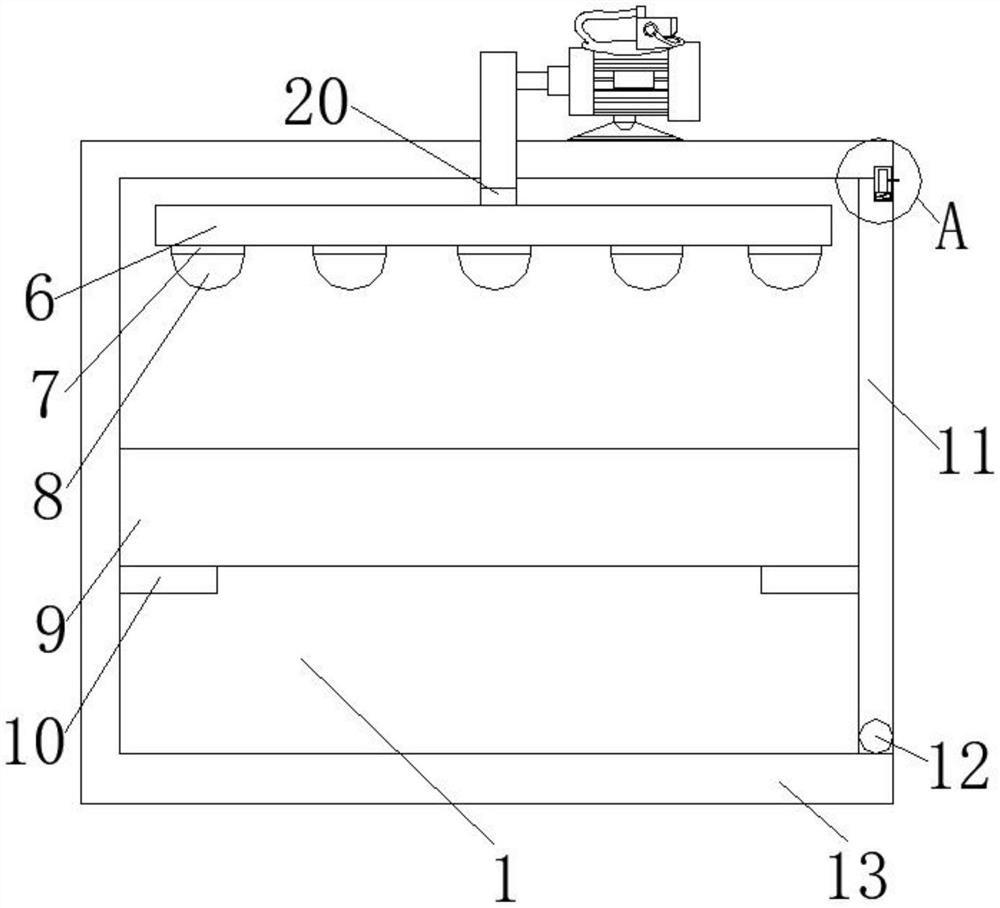

1.一种具有过滤油脂功能的工业污水回收利用装置，包括过滤器(1)，其特征在于，所述过滤器(1)的顶部开孔有进水口(2)，且过滤器(1)的右侧开孔有出水口(5)，所述过滤器(1)的顶部安装有电机(3)，且电机(3)的左侧安装有带轮(4)，所述带轮(4)的底部安装有第二转轴(20)，且第二转轴(20)的底部安装有连接板(6)，所述连接板(6)的底部连接有粘扣带(7)，且粘扣带(7)的底部连接有吸油球(8)，所述过滤器(1)的内部两侧焊接有第一挡板(10)，且第一挡板(10)的顶部安装有过滤垫(9)，所述过滤器(1)的一侧内部安装有第一转轴(12)，且第一转轴(12)的顶部连接有可旋转挡板(11)，所述第一转轴(12)的底部连接有固定挡板(13)，所述可旋转挡板(11)的顶部开孔有挡板槽(14)，且挡板槽(14)的内部安装有第二挡板(16)，所述第二挡板(16)的右侧焊接有握手(15)，且第二挡板(16)的底部焊接有弹簧架(17)，所述进水口(2)的内侧安装有杂物盒(18)，且杂物盒(18)的底部安装有过滤网(19)。
2.根据权利要求1所述的一种具有过滤油脂功能的工业污水回收利用装置，其特征在于，所述连接板(6)通过电机(3)构成旋转结构，且连接板(6)被第二转轴(20)均分在过滤器(1)内部。
3.根据权利要求1所述的一种具有过滤油脂功能的工业污水回收利用装置，其特征在于，所述可旋转挡板(11)通过第一转轴(12)与固定挡板(13)构成旋转结构，且可旋转挡板(11)的最大旋转角度为90°。
4.根据权利要求1所述的一种具有过滤油脂功能的工业污水回收利用装置，其特征在于，所述过滤垫(9)呈一形状放置在过滤器(1)的内部，且过滤垫(9)的长度与过滤器(1)的内径一致。
5.根据权利要求1所述的一种具有过滤油脂功能的工业污水回收利用装置，其特征在于，所述吸油球(8)通过粘扣带(7)与连接板(6)构成拆卸结构，且多个吸油球(8)安装在连接板(6)底部。
6.根据权利要求1所述的一种具有过滤油脂功能的工业污水回收利用装置，其特征在于，所述第一挡板(10)呈一形状安装在过滤器(1)内部两侧，且第一挡板(10)的长度与过滤器(1)内部宽度一致。
说明书
一种具有过滤油脂功能的工业污水回收利用装置
技术领域
本实用新型涉及工业污水技术领域，尤其涉及一种具有过滤油脂功能的工业污水回收利用装置。
背景技术
随着科学技术的发展和时代的进步，由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，可以对工业用水回收利用。
现有的工业污水回收利用装置，在对工业用水的油脂处理并不完善，且工业污水回收利用装置内部需要定时清理，不然后续对于水质的过滤效果会变差。
实用新型内容
本实用新型的目的是为了解决现有的工业污水回收利用装置，在对工业用水的油脂处理并不完善，且工业污水回收利用装置内部需要定时清理，不然后续对于水质的过滤效果会变差的缺点，而提出的一种具有过滤油脂功能的工业污水回收利用装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种具有过滤油脂功能的工业污水回收利用装置，包括过滤器，所述过滤器的顶部开孔有进水口，且过滤器的右侧开孔有出水口，所述过滤器的顶部安装有电机，且电机的左侧安装有带轮，所述带轮的底部安装有第二转轴，且第二转轴的底部安装有连接板，所述连接板的底部连接有粘扣带，且粘扣带的底部连接有吸油球，所述过滤器的内部两侧焊接有第一挡板，且第一挡板的顶部安装有过滤垫，所述过滤器的一侧内部安装有第一转轴，且第一转轴的顶部连接有可旋转挡板，所述第一转轴的底部连接有固定挡板，所述可旋转挡板的顶部开孔有挡板槽，且挡板槽的内部安装有第二挡板，所述第二挡板的右侧焊接有握手，且第二挡板的底部焊接有弹簧架，所述进水口的内侧安装有杂物盒，且杂物盒的底部安装有过滤网。
优选的，所述连接板通过电机构成旋转结构，且连接板被第二转轴均分在过滤器内部。
优选的，所述可旋转挡板通过第一转轴与固定挡板构成旋转结构，且可旋转挡板的最大旋转角度为90°。
优选的，所述过滤垫呈一形状放置在过滤器的内部，且过滤垫的长度与过滤器的内径一致。
优选的，所述吸油球通过粘扣带与连接板构成拆卸结构，且多个吸油球安装在连接板底部。
优选的，所述第一挡板呈一形状安装在过滤器内部两侧，且第一挡板的长度与过滤器内部宽度一致。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，本产品在过滤器的内侧顶部设计了一个带轮，由带轮通过电机带动连接板旋转，在连接板的底部设计了由粘扣带连接的吸油球，吸油球的材质为活性炭，可以吸收水中的油脂，在通过旋转可以对油脂进行全面吸收。
2、本实用新型中，本产品在过滤器的一侧设计了可旋转挡板，通过转轴旋转，在过滤器内部需要清洗时，可以将可旋转挡板顺时针旋转90°，方便工作人员对内部进行清洁。
3、本实用新型中，本产品在过滤器的进水口处设计了一个杂物盒，杂物盒上下呈通透状，底部焊接有过滤网，过滤网会将杂物阻挡在杂物盒内，在由人工将杂物盒拿出，将杂物进行处理。
