申请日2021.01.04
公开（公告）日2021.10.01
IPC分类号C02F9/14
摘要
本实用新型涉及一种具有MBR膜处理功能的高效污水处理设备，包括污水箱，所述污水箱的一侧顶端垂直安装有进水管，且污水箱的箱体内部固定连接有承接座，所述承接座上方的污水箱顶端贯穿伸出有嵌合座，且嵌合座和承接座之间嵌合安装有滤框，在进水管的内部设置托台A和托台B，托台A和托台B的表面分别安装滤板A和滤板B，进水管内流入的水经过滤板A表面的滤孔A和滤板B表面的滤孔B初次过滤后流入污水箱内，而滤板A和滤板B表面的大体积污染物则顺着倾斜的板体分别从排污口A和排污口B处落入收集箱内收集，而收集箱内的污染物可以从出污口处向外清理排出，实现了高效污水处理设备进水端污水的大块污染物预先过滤。
权利要求书

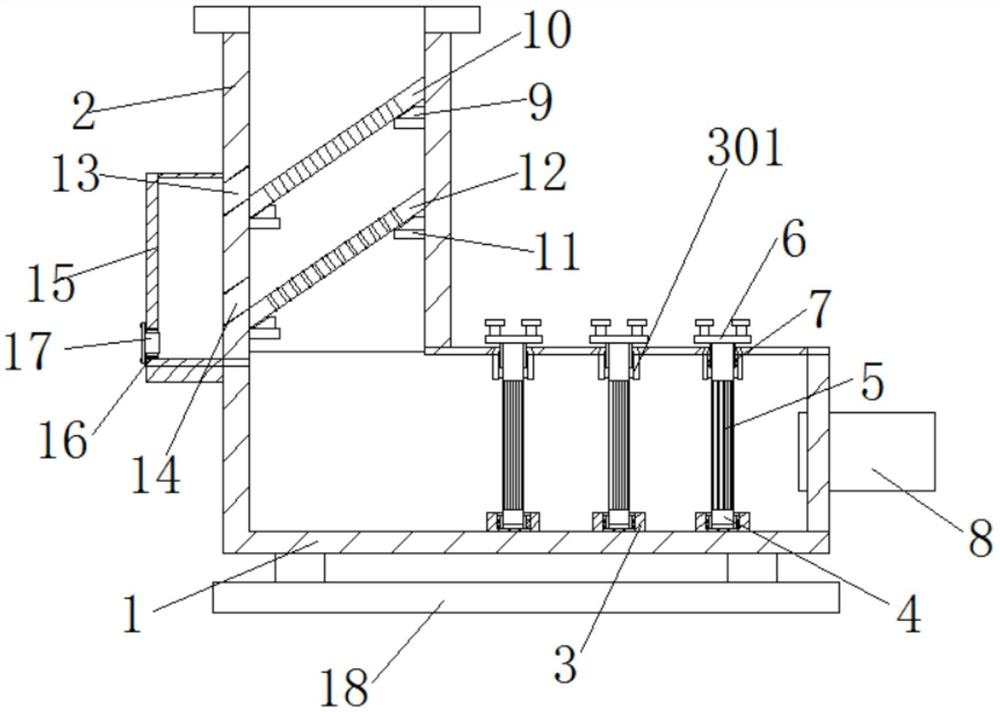

1.一种具有MBR膜处理功能的高效污水处理设备，包括污水箱(1)，其特征在于：所述污水箱(1)的一侧顶端垂直安装有进水管(2)，且污水箱(1)的箱体内部固定连接有承接座(3)，所述承接座(3)上方的污水箱(1)顶端贯穿伸出有嵌合座(301)，且嵌合座(301)和承接座(3)之间嵌合安装有滤框(4)，所述滤框(4)的中空框体中部安装有MBR滤膜(5)，且滤框(4)的上下两端有橡胶密封塞(7)受压贴合承接座(3)和嵌合座(301)的内壁处，所述滤框(4)伸出嵌合座(301)的顶端框体处焊接有盖板(6)，且盖板(6)贴合于嵌合座(301)的座槽顶端，所述进水管(2)的内部对称设置有托台A(9)，且托台A(9)的表面倾斜安装有滤板A(10)，所述托台A(9)下方的进水管(2)内壁处凸起有托台B(11)，且托台B(11)的顶端倾斜安装有滤板B(12)，所述滤板B(12)和滤板A(10)底端的进水管(2)内壁处分别开设有排污口B(14)和排污口A(13)，且排污口B(14)和排污口A(13)外侧的进水管(2)外壁处焊接有收集箱(15)，所述收集箱(15)的外壁一侧开设有出污口(16)，所述滤板A(10)和滤板B(12)表面分别开设有滤孔A(19)和滤孔B(20)，且滤孔A(19)的孔体直径大于滤孔B(20)的孔体直径。
2.根据权利要求1所述的一种具有MBR膜处理功能的高效污水处理设备，其特征在于：所述出污口(16)的内部纤柔有密封头(17)，且密封头(17)后方的板体两侧与收集箱(15)外壁之间螺纹旋接有螺钉。
3.根据权利要求1所述的一种具有MBR膜处理功能的高效污水处理设备，其特征在于：所述污水箱(1)的底端焊接有支撑板(18)。
4.根据权利要求1所述的一种具有MBR膜处理功能的高效污水处理设备，其特征在于：所述盖板(6)的表面对称设置有T形提柄。
5.根据权利要求1所述的一种具有MBR膜处理功能的高效污水处理设备，其特征在于：所述污水箱(1)的外壁一侧伸出有排水管(8)。
说明书
一种具有MBR膜处理功能的高效污水处理设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种具有MBR膜处理功能的高效污水处理设备。
背景技术
水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
专利号CN201720403889.7公开了一种具有MBR膜处理功能的高效污水处理设备，包括初级沉淀池、MBR膜处理池、清水池和淤泥池，所述初级沉淀池上方设一侧置有进水管，所述初级沉淀池一侧设置有无机絮凝剂池，所述无机絮凝剂池内部设置有一号加药机，所述无机絮凝剂池一侧设置有MBR膜处理池，所述MBR膜处理池内部设置有MBR膜设备，所述MBR膜设备上方连接有MBR膜水泵，所述MBR膜设备外围设置有曝气管，所述MBR膜处理池底端设置有MBR膜出水泵，所述MBR膜出水泵上方通过MBR膜处理池出水管连接有有机絮凝剂池。本实用新型结构简单，设计新颖，通过设置的MBR膜处理池和臭氧处理池，能够有效对污水进行处理，使得污水的利用率显著提升，具有很好的推广价值。
1、现有技术的高效污水处理设备借助MBR膜进行污水的过滤处理，而这种MBR膜在长期使用时不便直接拆卸更换，并且一些MBR膜安装组件与过滤箱体之间的嵌合密封性较差，为此，我们提出一种具有MBR膜处理功能的高效污水处理设备。
2、现有技术的高效污水处理设备通过MBR膜进行污水的过滤，而这种过滤设备的进水管处缺乏较好的预先过滤排污结构，一些体积较大的污染物容易进入污水箱内无法通过MBR膜进行过滤从而积留在箱体内，为此，我们提出一种具有MBR膜处理功能的高效污水处理设备。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种具有MBR膜处理功能的高效污水处理设备。
本实用新型通过以下技术方案来实现上述目的：
一种具有MBR膜处理功能的高效污水处理设备，包括污水箱，所述污水箱的一侧顶端垂直安装有进水管，且污水箱的箱体内部固定连接有承接座，所述承接座上方的污水箱顶端贯穿伸出有嵌合座，且嵌合座和承接座之间嵌合安装有滤框，所述滤框的中空框体中部安装有MBR滤膜，且滤框的上下两端有橡胶密封塞受压贴合承接座和嵌合座的内壁处，所述滤框伸出嵌合座的顶端框体处焊接有盖板，且盖板贴合于嵌合座的座槽顶端，所述进水管的内部对称设置有托台A，且托台A的表面倾斜安装有滤板A，所述托台A下方的进水管内壁处凸起有托台B，且托台B的顶端倾斜安装有滤板B，所述滤板B和滤板A底端的进水管内壁处分别开设有排污口B和排污口A，且排污口B和排污口A外侧的进水管外壁处焊接有收集箱，所述收集箱的外壁一侧开设有出污口，所述滤板A和滤板B表面分别开设有滤孔A和滤孔B，且滤孔A的孔体直径大于滤孔B的孔体直径。
作为本实用新型的进一步优化方案，所述出污口的内部纤柔有密封头，且密封头后方的板体两侧与收集箱外壁之间螺纹旋接有螺钉。
作为本实用新型的进一步优化方案，所述污水箱的底端焊接有支撑板。
作为本实用新型的进一步优化方案，所述盖板的表面对称设置有T形提柄。
作为本实用新型的进一步优化方案，所述污水箱的外壁一侧伸出有排水管。
本实用新型的有益效果在于：
1)本实用新型通过在污水箱的表面设置嵌合座，并且嵌合座下方的污水箱内设置承接座，将带有MBR滤膜的滤框从嵌合座处嵌入承接座内进行固定，并且滤框的上下两端有橡胶密封塞受压贴合承接座和嵌合座的内部形成密封嵌合，此时污水箱内的污水可以流过MBR滤膜进行过滤，并且滤框顶端有盖板盖在嵌合座顶端进行遮盖密封，当MBR滤膜需要更换时翘起盖板用力向上将滤框拔出承接座和嵌合座，此时可以更换新的带有MBR滤膜的滤框，将其重新安装进入承接座和嵌合座之间便可，实现了高效污水处理设备的MBR滤膜的紧密安装和便捷拆卸更换。
2)本实用新型通过在进水管的内部设置托台A和托台B，托台A和托台B的表面分别安装滤板A和滤板B，进水管内流入的水经过滤板A表面的滤孔A和滤板B表面的滤孔B初次过滤后流入污水箱内，而滤板A和滤板B表面的大体积污染物则顺着倾斜的板体分别从排污口A和排污口B处落入收集箱内收集，而收集箱内的污染物可以从出污口处向外清理排出，实现了高效污水处理设备进水端污水的大块污染物预先过滤。
