申请日2021.01.27
公开（公告）日2021.10.26
IPC分类号C02F1/28
摘要
本实用新型涉及污水处理技术领域，且公开了一种污水多孔吸附处理设备，包括工作箱，所述工作箱的顶部对称铰接有两个第一密封箱门，且工作箱的正面铰接有第二密封箱门，所述工作箱的底部四角固定连接有四个支撑座，所述工作箱的顶部固定连接有第一电机，所述第一电机的输出端固定连接有转轴，所述转轴的底端贯穿工作箱的顶部并延伸至其内部，所述工作箱的内底壁上通过三个连接杆固定连接有底板，且转轴的底端与底板的顶部转动连接。本实用新型解决了现有的色度污水处理装置普遍存在吸附净化能力较低，无法保证彻底的对色度污水进行吸附净化，导致装置的吸附净化效果较差的问题。
权利要求书

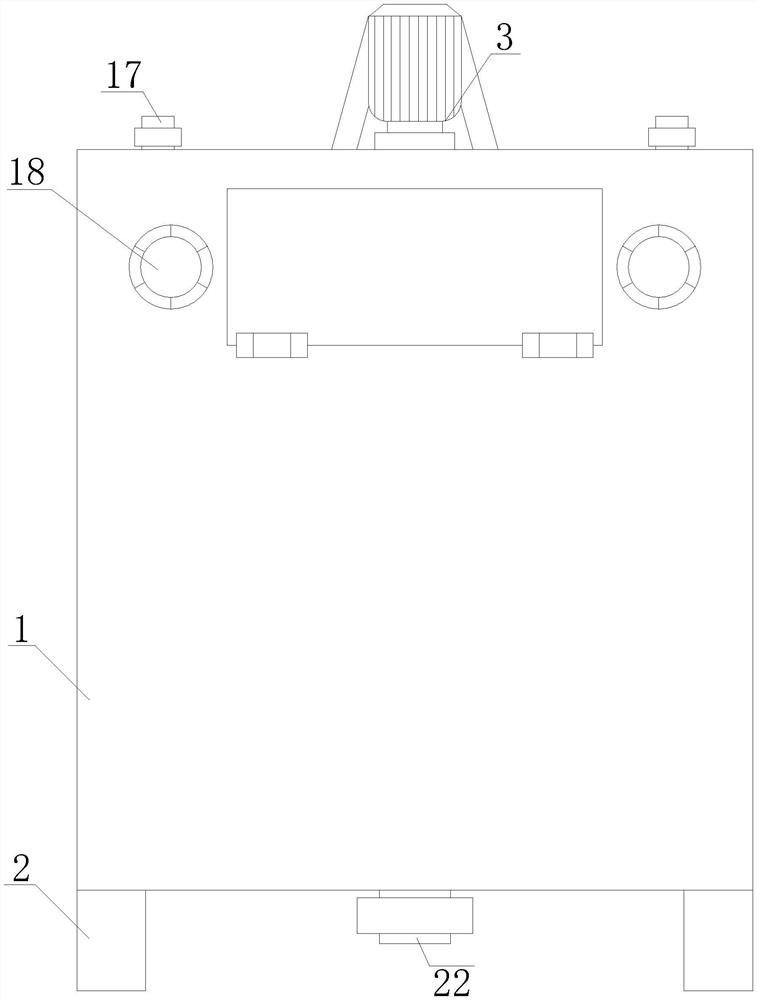

1.一种污水多孔吸附处理设备，包括工作箱(1)，其特征在于：所述工作箱(1)的顶部对称铰接有两个第一密封箱门，且工作箱(1)的正面铰接有第二密封箱门，所述工作箱(1)的底部四角固定连接有四个支撑座(2)，所述工作箱(1)的顶部固定连接有第一电机(3)，所述第一电机(3)的输出端固定连接有转轴(4)，所述转轴(4)的底端贯穿工作箱(1)的顶部并延伸至其内部，所述工作箱(1)的内底壁上通过三个连接杆固定连接有底板(5)，且转轴(4)的底端与底板(5)的顶部转动连接，所述转轴(4)的外圆面等距固定套接有若干个搅拌杆(6)；
所述工作箱(1)的左右内壁对称铰接有两组铰接杆(7)，每组所述铰接杆(7)的数量为三个，两组所述铰接杆(7)相靠近的一端之间对称固定连接有两个固定板(8)，两个所述固定板(8)的底部与工作箱(1)内底壁之间对称固定连接有两组弹簧(9)，每组所述弹簧(9)的数量为四个，两个所述固定板(8)相靠近的侧面通过滑块和滑槽对称滑动连接有两组第一吸附箱(10)，每组所述第一吸附箱(10)的数量为若干个，且两组第一吸附箱(10)的正面均铰接有第三密封箱门，所述第一吸附箱(10)为镂空设计，且第一吸附箱(10)内填充有多孔吸附材料，两组所述第一吸附箱(10)的顶部均固定连接有吊环(11)，两个所述固定板(8)的顶部对称固定连接有两组直杆(12)，每组所述直杆(12)的数量为两个，两组所述直杆(12)的顶端均固定连接有顶板(13)；
所述工作箱(1)的左右内壁对称固定连接有两组第二吸附箱(14)，每组所述第二吸附箱(14)的数量为两个，两组所述第二吸附箱(14)相靠近的侧面均开设有出水口，两组所述第二吸附箱(14)相远离的侧面均铰接有第四密封箱门，两组所述第二吸附箱(14)的内底壁上对称固定连接有两组第一斜块(15)，每组所述第一斜块(15)的数量为两个，两组第二吸附箱(14)的内顶壁上对称固定连接有两组第二斜块(16)，每组所述第二斜块(16)的数量为两个，两组所述第二吸附箱(14)的顶部均连通有进水管(17)，且四个进水管(17)的顶端均贯穿工作箱(1)的内顶壁并延伸至工作箱(1)的外部；
所述工作箱(1)的前后侧面对称固定连接有两组第二电机(18)，每组所述第二电机(18)的数量为两个，两组所述第二电机(18)的输出端对称固定连接有两组转杆(19)，每组所述转杆(19)的数量为两个，两组所述转杆(19)相靠近的一端分别贯穿工作箱(1)的前后内壁并分别与两组第二吸附箱(14)相远离的侧面转动连接，两组所述转杆(19)的外圆面均固定套接有凸轮(20)，且四个凸轮(20)的底部分别与四个顶板(13)的顶部相贴合，所述第一斜块(15)的顶部和第二斜块(16)的底部之间固定连接两个筛板(21)，且两个筛板(21)之间填充有多孔吸附材料，所述工作箱(1)的底部连通有排水管(22)。
2.根据权利要求1所述的一种污水多孔吸附处理设备，其特征在于：所述搅拌杆(6)的数量不少于三个。
3.根据权利要求1所述的一种污水多孔吸附处理设备，其特征在于：所述第一斜块(15)与水平面之间的夹角为二十至四十度。
4.根据权利要求1所述的一种污水多孔吸附处理设备，其特征在于：所述工作箱(1)的内底壁为倒圆锥形。
5.根据权利要求1所述的一种污水多孔吸附处理设备，其特征在于：所述第二吸附箱(14)侧面上出水口的高度为第一斜块(15)顶部和第二斜块(16)底部之间距离的三分之二。
6.根据权利要求1所述的一种污水多孔吸附处理设备，其特征在于：每组所述第一吸附箱(10)的数量为三至五个。
说明书
一种污水多孔吸附处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水多孔吸附处理设备。
背景技术
在工业生产过程中会产生大量的污水，这些污水中往往会含有许多重金属，从而导致污水呈现出各种不同的颜色，这些污水因此也被称之为色度污水，这些色度污水在排放前必须进行彻底的净化处理以防止污染环境。
现有的色度污水处理装置普遍存在吸附净化能力较低，无法保证彻底的对色度污水进行吸附净化，导致装置的吸附净化效果较差，从而会使得带有污染性的污水被排放至自然水体中而造成污染。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水多孔吸附处理设备，解决了现有的色度污水处理装置普遍存在吸附净化能力较低，无法保证彻底的对色度污水进行吸附净化，导致装置的吸附净化效果较差的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种污水多孔吸附处理设备，包括工作箱，所述工作箱的顶部对称铰接有两个第一密封箱门，且工作箱的正面铰接有第二密封箱门，所述工作箱的底部四角固定连接有四个支撑座，所述工作箱的顶部固定连接有第一电机，所述第一电机的输出端固定连接有转轴，所述转轴的底端贯穿工作箱的顶部并延伸至其内部，所述工作箱的内底壁上通过三个连接杆固定连接有底板，且转轴的底端与底板的顶部转动连接，所述转轴的外圆面等距固定套接有若干个搅拌杆；
所述工作箱的左右内壁对称铰接有两组铰接杆，每组所述铰接杆的数量为三个，两组所述铰接杆相靠近的一端之间对称固定连接有两个固定板，两个所述固定板的底部与工作箱内底壁之间对称固定连接有两组弹簧，每组所述弹簧的数量为四个，两个所述固定板相靠近的侧面通过滑块和滑槽对称滑动连接有两组第一吸附箱，每组所述第一吸附箱的数量为若干个，且两组第一吸附箱的正面均铰接有第三密封箱门，所述第一吸附箱为镂空设计，且第一吸附箱内填充有多孔吸附材料，两组所述第一吸附箱的顶部均固定连接有吊环，两个所述固定板的顶部对称固定连接有两组直杆，每组所述直杆的数量为两个，两组所述直杆的顶端均固定连接有顶板；
所述工作箱的左右内壁对称固定连接有两组第二吸附箱，每组所述第二吸附箱的数量为两个，两组所述第二吸附箱相靠近的侧面均开设有出水口，两组所述第二吸附箱相远离的侧面均铰接有第四密封箱门，两组所述第一吸附箱的内底壁上对称固定连接有两组第一斜块，每组所述第一斜块的数量为两个，两组第一吸附箱的内顶壁上对称固定连接有两组第二斜块，每组所述第二斜块的数量为两个，两组所述第一吸附箱的顶部均连通有进水管，且四个进水管的顶端均贯穿工作箱的内顶壁并延伸至工作箱的外部；
所述工作箱的前后侧面对称固定连接有两组第二电机，每组所述第二电机的数量为两个，两组所述第二电机的输出端对称固定连接有两组转杆，每组所述转杆的数量为两个，两组所述转杆相靠近的一端分别贯穿工作箱的前后内壁并分别与两组第二吸附箱相远离的侧面转动连接，两组所述转杆的外圆面均固定套接有凸轮，且四个凸轮的底部分别与四个顶板的顶部相贴合，所述第一斜块的顶部和第二斜块的底部之间固定连接两个筛板，且两个筛板之间填充有多孔吸附材料，所述工作箱的底部连通有排水管。
优选的，所述搅拌杆的数量不少于三个。
优选的，所述第一斜块与水平面之间的夹角为二十至四十度。
优选的，所述工作箱的内底壁为倒圆锥形。
优选的，所述第二吸附箱侧面上出水口的高度为第一斜块顶部和第二斜块底部之间距离的三分之二。
优选的，每组所述第一吸附箱的数量为三至五个。
(三)有益效果
与现有技术相比，本实用新型提供了一种污水多孔吸附处理设备，具备以下有益效果：
1、本实用新型通过设置的第二吸附箱和填充在其内部的多孔吸附材料，能够对进入工作箱的污水进行有效的吸附，同时配合第一吸附箱内的多孔吸附材料能够对污水进行二次吸附净化，从而保证能够彻底充分的对污水进行吸附净化，进而极大的提高了该装置的吸附净化能力和可靠性。
2、本实用新型通过设置的第一电机和转轴带动搅拌杆转动以对污水进行搅拌，能够使得污水更加充分的与第一吸附箱内的多孔填充材料相接触，从而提高了吸附效果，再配合第二电机通过转杆、顶板、直杆、铰接杆、弹簧和固定板带动第一吸附箱上下往复移动，从而有效的增加第一吸附箱内的多孔吸附材料与污水之间的接触面积，进而进一步的提高了该装置对污水的吸附净化效果。
3、本实用新型通过设置的固定板、滑块、滑槽、吊环和第一密封箱门，便于工作人员将第一吸附箱从工作箱中取出，再配合第三密封箱门，能够便于工作人员更换第一吸附箱内的多孔吸附材料，同时通过第二密封箱门和第四密封箱门能够便于工作人员更换第二吸附箱内的多孔吸附材料，从而有效的提高了该装置的实用性。
