申请日2021.01.12
公开（公告）日2021.10.26
IPC分类号C02F9/02
摘要
本实用新型公开了一种便携式医疗污水处理设备，包括处理罐、盖板、储水罐、出水口、滤芯、陶瓷膜，盖板底面设有盲孔形式的安装槽，安装槽内设有一活塞推板，盖板上同轴螺纹穿设有驱动螺杆，驱动螺杆下端与活塞推板转动连接，活塞推板与滤芯之间围成过滤空间，盖板由紧固组件可拆卸安装在处理罐上。本实用新型的有益效果：污水倒入处理罐中，盖合盖板，通过转动驱动螺杆，驱动螺杆在盖板上螺纹旋合，进而驱动活塞推板在过滤空间内滑动，对污水进行挤压，对污水产生压力，并通过滤芯的初步过滤和陶瓷膜的精细过滤，提升污水的过滤效率，通过设置紧固组件，使得盖板能够较快速地安装在处理罐上，进而对处理罐的口部进行快速盖合封闭。
权利要求书

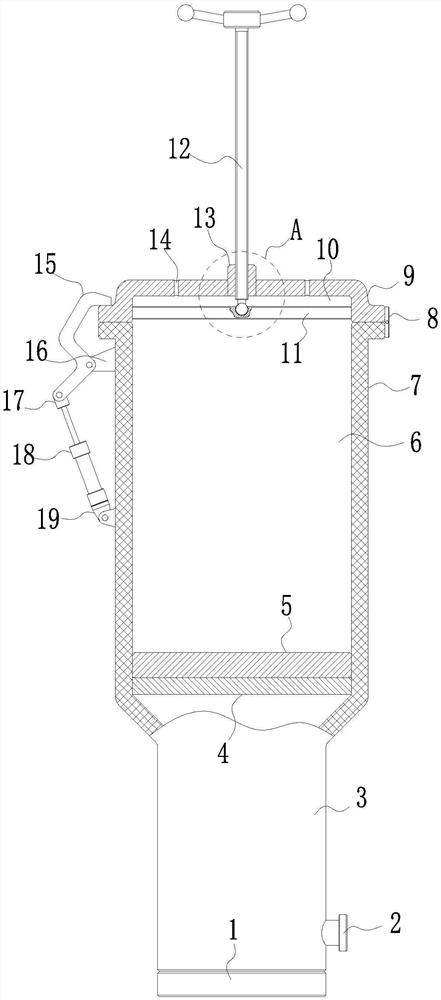

1.一种便携式医疗污水处理设备，其特征在于，包括一顶部敞口的处理罐(7)，所述处理罐(7)顶部铰接有盖板(9)，其底部贯通连接有储水罐(3)，所述储水罐(3)上设有与其内部连通的出水口(2)，所述处理罐(7)内自上而下依次安装有滤芯(5)、陶瓷膜(4)，所述盖板(9)底面设有盲孔形式的安装槽(10)，所述安装槽(10)内设有一活塞推板(11)，所述活塞推板(11)外径与处理罐(7)内径适配，所述盖板(9)上同轴螺纹穿设有驱动螺杆(12)，所述驱动螺杆(12)下端穿进安装槽(10)内且与活塞推板(11)转动连接，所述活塞推板(11)与滤芯(5)之间围成过滤空间(6)，所述盖板(9)由紧固组件可拆卸安装在处理罐(7)上。
2.根据权利要求1所述的一种便携式医疗污水处理设备，其特征在于，所述储水罐(3)底部敞口且螺纹套装有旋盖(1)。
3.根据权利要求1所述的一种便携式医疗污水处理设备，其特征在于，所述盖板(9)通过安装活页(8)铰接安装在处理罐(7)上。
4.根据权利要求1所述的一种便携式医疗污水处理设备，其特征在于，所述盖板(9)上竖直穿设有螺套(13)，所述驱动螺杆(12)螺纹穿设在螺套(13)上。
5.根据权利要求1所述的一种便携式医疗污水处理设备，其特征在于，所述驱动螺杆(12)上同轴设有球头(20)，相应的，所述活塞推板(11)上开设有供球头(20)卡合的、且能自由转动的半球形卡槽(21)。
6.根据权利要求1所述的一种便携式医疗污水处理设备，其特征在于，所述紧固组件包括设于处理罐(7)外壁上的固定架(16)，所述固定架(16)上铰接有夹持臂(15)，所述处理罐(7)外壁上铰接有活动座(19)，所述活动座(19)上安装有电推杆(18)，所述电推杆(18)上驱动连接有连接块(17)，所述连接块(17)与夹持臂(15)下端铰接，所述电推杆(18)的伸缩杆伸长时，使所述连接块(17)上移，进而使所述夹持臂(15)沿与固定架(16)的铰接处摆动，并使其上端压紧所述盖板(9)上表面。
说明书
一种便携式医疗污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种便携式医疗污水处理设备。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理过程中，一般由安装在固定位置的处理设备来对污水进行处理，目前的处理设备通常体积较大，不便携带，因此缺少一种便于携带且体积较小的污水处理设备。
实用新型内容
本实用新型的目的在于克服现有技术中存在的问题，提供一种便携式医疗污水处理设备，它可以实现至少一定程度上解决现有技术的问题。
为实现上述技术目的，达到上述技术效果，本实用新型是通过以下技术方案实现的：
一种便携式医疗污水处理设备，包括一顶部敞口的处理罐，所述处理罐顶部铰接有盖板，其底部贯通连接有储水罐，所述储水罐上设有与其内部连通的出水口，所述处理罐内自上而下依次安装有滤芯、陶瓷膜，所述盖板底面设有盲孔形式的安装槽，所述安装槽内设有一活塞推板，所述活塞推板外径与处理罐内径适配，所述盖板上同轴螺纹穿设有驱动螺杆，所述驱动螺杆下端穿进安装槽内且与活塞推板转动连接，所述活塞推板与滤芯之间围成过滤空间，所述盖板由紧固组件可拆卸安装在处理罐上。
作为如上所述技术方案的进一步优化，所述储水罐底部敞口且螺纹套装有旋盖。
作为如上所述技术方案的进一步优化，所述盖板通过安装活页铰接安装在处理罐上。
作为如上所述技术方案的进一步优化，所述盖板上竖直穿设有螺套，所述驱动螺杆螺纹穿设在螺套上。
作为如上所述技术方案的进一步优化，所述驱动螺杆上同轴设有球头，相应的，所述活塞推板上开设有供球头卡合的、且能自由转动的半球形卡槽。
作为如上所述技术方案的进一步优化，所述紧固组件包括设于处理罐外壁上的固定架，所述固定架上铰接有夹持臂，所述处理罐外壁上铰接有活动座，所述活动座上安装有电推杆，所述电推杆上驱动连接有连接块，所述连接块与夹持臂下端铰接，所述电推杆的伸缩杆伸长时，使所述连接块上移，进而使所述夹持臂沿与固定架的铰接处摆动，并使其上端压紧所述盖板上表面。
本实用新型的有益效果：污水倒入处理罐中，盖合盖板，通过转动驱动螺杆，驱动螺杆在盖板上螺纹旋合，进而驱动活塞推板在过滤空间内滑动，对污水进行挤压，对污水产生压力，并通过滤芯的初步过滤和陶瓷膜的精细过滤，提升污水的过滤效率，通过设置紧固组件，使得盖板能够较快速地安装在处理罐上，进而对处理罐的口部进行快速盖合封闭。
