申请日2020.12.29
公开（公告）日2021.09.24
IPC分类号C02F9/02
摘要
本实用新型涉及污水处理技术领域，具体揭示了一种具备多级净化功能的污水处理设备，包括污水处理壳，所述污水处理壳的左侧连通有进水管，所述污水处理壳的内腔安装有保护罩，所述保护罩的左侧与进水管的右侧呈连通设置，所述保护罩的表面开设有漏水孔，所述保护罩的内部固定连接有活性炭层，所述活性炭层的内部固定连接有粗过滤网。本实用新型通过拉环带动竖板向右侧移动，通过竖板的移动使复位弹簧发生形变，此时竖板带动卡杆脱离定位槽，随后通过挡板带动支撑板转动至横向状态，随后将挡板向右侧移动，而挡板带动连接套和保护罩从污水处理壳内抽出，达到了方便拆装的优点，解决了现有的污水处理设备在使用时不方便拆装。
权利要求书

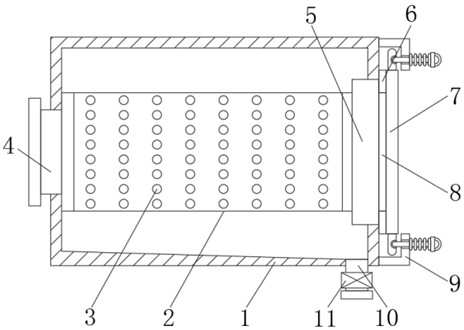

1.一种具备多级净化功能的污水处理设备，包括污水处理壳（1），其特征在于：所述污水处理壳（1）的左侧连通有进水管（4），所述污水处理壳（1）的内腔安装有保护罩（2），所述保护罩（2）的左侧与进水管（4）的右侧呈连通设置，所述保护罩（2）的表面开设有漏水孔（3），所述保护罩（2）的内部固定连接有活性炭层（12），所述活性炭层（12）的内部固定连接有粗过滤网（13），所述保护罩（2）的右侧固定连接有连接套（8），所述连接套（8）的右侧贯穿至污水处理壳（1）的右侧并固定连接有挡板（7），所述污水处理壳（1）右侧的顶部和底部均固定连接有密封垫（6），所述密封垫（6）的右侧与挡板（7）的左侧接触，所述污水处理壳（1）右侧的顶部和底部均固定连接有安装架（9），所述安装架（9）的内腔活动连接有卡杆（19），所述卡杆（19）的右侧固定连接有竖板（18），所述卡杆（19）的表面套设有复位弹簧（16）。
2.根据权利要求1所述的一种具备多级净化功能的污水处理设备，其特征在于：所述污水处理壳（1）内壁的右侧嵌入有限位座（5），所述限位座（5）的内腔与连接套（8）的表面呈插接连接。
3.根据权利要求1所述的一种具备多级净化功能的污水处理设备，其特征在于：所述挡板（7）的顶部和底部均固定连接有支撑板（15），所述支撑板（15）的内腔开设有定位槽（14），所述卡杆（19）的左侧贯穿至定位槽（14）的内腔并与定位槽（14）的内壁呈插接连接。
4.根据权利要求1所述的一种具备多级净化功能的污水处理设备，其特征在于：所述复位弹簧（16）的左侧与安装架（9）的右侧固定连接，所述复位弹簧（16）的右侧与竖板（18）的左侧固定连接。
5.根据权利要求1所述的一种具备多级净化功能的污水处理设备，其特征在于：所述竖板（18）的右侧固定连接有拉环（17），所述污水处理壳（1）底部的右侧连通有出水管（10），所述出水管（10）的表面安装有电磁阀（11）。
说明书
一种具备多级净化功能的污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种具备多级净化功能的污水处理设备。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，而现有的污水处理设备在使用时不方便拆装，往往污水过滤极易堆积杂质，不及时清理容易影响污水过滤效率，因此不便于人们使用。
实用新型内容
针对现有技术的不足，本实用新型提供一种具备多级净化功能的污水处理设备，具备方便拆装的优点，解决了现有的污水处理设备在使用时不方便拆装，往往污水过滤极易堆积杂质，不及时清理容易影响污水过滤效率，因此不便于人们使用的问题。
本实用新型的一种具备多级净化功能的污水处理设备，包括污水处理壳，所述污水处理壳的左侧连通有进水管，所述污水处理壳的内腔安装有保护罩，所述保护罩的左侧与进水管的右侧呈连通设置，所述保护罩的表面开设有漏水孔，所述保护罩的内部固定连接有活性炭层，所述活性炭层的内部固定连接有粗过滤网，所述保护罩的右侧固定连接有连接套，所述连接套的右侧贯穿至污水处理壳的右侧并固定连接有挡板，所述污水处理壳右侧的顶部和底部均固定连接有密封垫，所述密封垫的右侧与挡板的左侧接触，所述污水处理壳右侧的顶部和底部均固定连接有安装架，所述安装架的内腔活动连接有卡杆，所述卡杆的右侧固定连接有竖板，所述卡杆的表面套设有复位弹簧。
本实用新型的一种具备多级净化功能的污水处理设备，其中所述污水处理壳内壁的右侧嵌入有限位座，所述限位座的内腔与连接套的表面呈插接连接。
本实用新型的一种具备多级净化功能的污水处理设备，其中所述挡板的顶部和底部均固定连接有支撑板，所述支撑板的内腔开设有定位槽，所述卡杆的左侧贯穿至定位槽的内腔并与定位槽的内壁呈插接连接。
本实用新型的一种具备多级净化功能的污水处理设备，其中所述复位弹簧的左侧与安装架的右侧固定连接，所述复位弹簧的右侧与竖板的左侧固定连接。
本实用新型的一种具备多级净化功能的污水处理设备，其中所述竖板的右侧固定连接有拉环，所述污水处理壳底部的右侧连通有出水管，所述出水管的表面安装有电磁阀。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过拉环带动竖板向右侧移动，通过竖板的移动使复位弹簧发生形变，此时竖板带动卡杆脱离定位槽，随后通过挡板带动支撑板转动至横向状态，随后将挡板向右侧移动，而挡板带动连接套和保护罩从污水处理壳内抽出，达到了方便拆装的优点，解决了现有的污水处理设备在使用时不方便拆装，往往污水过滤极易堆积杂质，不及时清理容易影响污水过滤效率，因此不便于人们使用的问题。
2、本实用新型通过拉环和竖板，增加了使用者手部和卡杆的接触面积，防止使用者拉动卡杆过程中会出现脱落的现象，通过限位座，对保护罩插入污水处理壳内的距离起到导向的效果，防止保护罩会出现位移的现象。
