申请日2021.01.19
公开（公告）日2021.09.21
IPC分类号C02F1/24
摘要
本实用新型公开了一种用于污水处理的高效气浮过滤处理装置，包括气浮池、进水管和出水管，所述气浮池左侧壁镶嵌连接有进水管，所述气浮池右侧壁底部镶嵌连接有出水管，所述气浮池左侧壁顶部焊接有支架，所述支架顶部表面两侧均镶嵌连接有限位管，所述限位管内腔安装有电动伸缩杆，所述气浮池内腔顶部设有输送机构，所述输送机构包括固定框、滚轮、刮渣皮带、电机和龙门架，所述气浮池右侧壁镶嵌连接有收集箱，所述收集箱内腔两侧壁底部均安装有托块，所述托块顶部设有格栅板，本实用新型具有对气浮池上气浮渣进行高效快速的排出，从而能够提高浮渣的处理效果，降低了污水处理的时间，提高了污水处理的效率，节约了污水处理的成本。
权利要求书

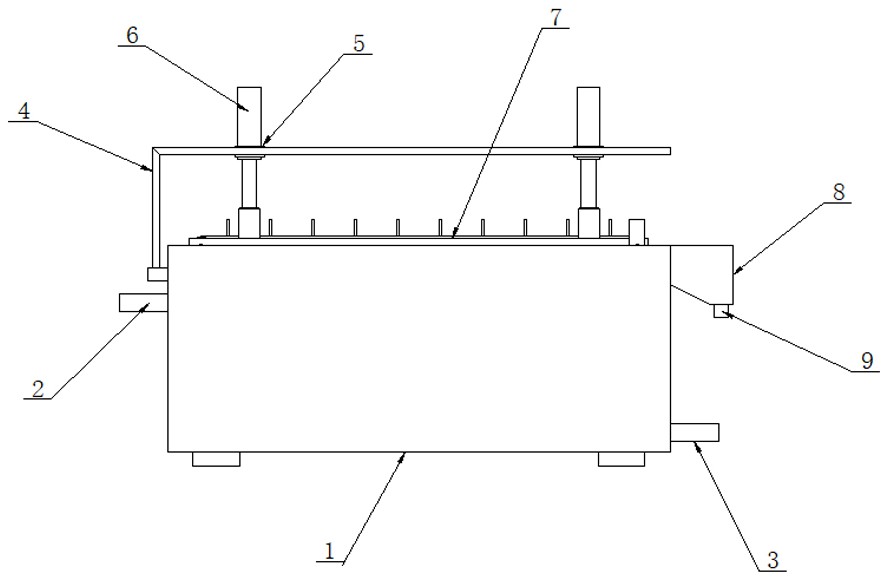

1.一种用于污水处理的高效气浮过滤处理装置，包括气浮池（1）、进水管（2）和出水管（3），所述气浮池（1）左侧壁镶嵌连接有进水管（2），所述气浮池（1）右侧壁底部镶嵌连接有出水管（3），其特征在于：所述气浮池（1）左侧壁顶部焊接有支架（4），所述支架（4）顶部表面两侧均镶嵌连接有限位管（5），所述限位管（5）内腔安装有电动伸缩杆（6），所述气浮池（1）内腔顶部设有输送机构（7），所述输送机构（7）包括固定框（701）、滚轮（702）、刮渣皮带（703）、电机（704）和龙门架（705），所述气浮池（1）右侧壁镶嵌连接有收集箱（8），所述收集箱（8）内腔两侧壁底部均安装有托块（10），所述托块（10）顶部设有格栅板（11）。
2.根据权利要求1所述的一种用于污水处理的高效气浮过滤处理装置，其特征在于：所述限位管（5）内径大小与电动伸缩杆（6）外径大小相同，且构成嵌入式结构。
3.根据权利要求1所述的一种用于污水处理的高效气浮过滤处理装置，其特征在于：所述固定框（701）内腔两侧均转动连接有滚轮（702），两组所述滚轮（702）通过刮渣皮带（703）转动相连，所述固定框（701）表面右侧安装有电机（704），且电机（704）输入端与滚轮（702）传动相连。
4.根据权利要求1所述的一种用于污水处理的高效气浮过滤处理装置，其特征在于：所述固定框（701）表面两侧均安装有龙门架（705），所述龙门架（705）顶部与电动伸缩杆（6）输出端底部相连。
5.根据权利要求1所述的一种用于污水处理的高效气浮过滤处理装置，其特征在于：所述收集箱（8）底部镶嵌连接有排渣管（9）。
6.根据权利要求1所述的一种用于污水处理的高效气浮过滤处理装置，其特征在于：所述格栅板（11）通过螺钉与托块（10）拆卸相连。
说明书
一种用于污水处理的高效气浮过滤处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种用于污水处理的高效气浮过滤处理装置。
背景技术
污水处理(sewagetreatment,wastewatertreatment)：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
但是，现有的用于污水处理的气浮过滤处理装置存在以下缺点：
现有的用于污水处理的气浮过滤处理装置在使用时，由于气浮过滤处理效果不足，从而加大了污水处理的时间，进而降低了污水处理的效率，以致于加大了污水处理的成本。
实用新型内容
本实用新型的目的在于提供一种用于污水处理的高效气浮过滤处理装置，以解决上述背景技术中现有的用于污水处理的气浮过滤处理装置在使用时，由于气浮过滤处理效果不足，从而加大了污水处理的时间，进而降低了污水处理的效率，以致于加大了污水处理的成本。
为实现上述目的，本实用新型提供如下技术方案：一种用于污水处理的高效气浮过滤处理装置，包括气浮池、进水管和出水管，所述气浮池左侧壁镶嵌连接有进水管，所述气浮池右侧壁底部镶嵌连接有出水管，所述气浮池左侧壁顶部焊接有支架，所述支架顶部表面两侧均镶嵌连接有限位管，所述限位管内腔安装有电动伸缩杆，所述气浮池内腔顶部设有输送机构，所述输送机构包括固定框、滚轮、刮渣皮带、电机和龙门架，所述气浮池右侧壁镶嵌连接有收集箱，所述收集箱内腔两侧壁底部均安装有托块，所述托块顶部设有格栅板，该装置具有对气浮池上气浮渣进行高效快速的排出，从而能够提高浮渣的处理效果，降低了污水处理的时间，提高了污水处理的效率，节约了污水处理的成本。
优选的，所述限位管内径大小与电动伸缩杆外径大小相同，且构成嵌入式结构，从而能够提高限位管对电动伸缩杆安装的稳定性，防止电动伸缩杆使用时发生松动。
优选的，所述固定框内腔两侧均转动连接有滚轮，两组所述滚轮通过刮渣皮带转动相连，所述固定框表面右侧安装有电机，且电机输入端与滚轮传动相连，从而能够使得固定框可对两组滚轮和电机安装，进而能够使得电机可带动滚轮旋转，以便于能够使得刮渣皮带可对气浮池表面的污物进行刮渣处理。
优选的，所述固定框表面两侧均安装有龙门架，所述龙门架顶部与电动伸缩杆输出端底部相连，从而能够使得固定框可经龙门架与电动伸缩杆相连，进而能够使得电动伸缩杆灵活的调节固定框的位置，进而提高了输送机构使用的便利性，以便于能够提高气浮过滤处理效果。
优选的，所述收集箱底部镶嵌连接有排渣管，通过排渣管，可外接管道，从而能够将浮渣排出。
优选的，所述格栅板通过螺钉与托块拆卸相连，从而能够使得托块可经螺钉对格栅板安装，进而能够使得格栅板对流入至排渣管的浮渣进行过滤。
本实用新型提供了一种用于污水处理的高效气浮过滤处理装置，具备以下有益效果：
（1）本实用新型通过进水管，可将污水导入至气浮池中，并且出水管，可将处理后的污水导出气浮池，通过支架，可对两组限位管安装，进而能够对电动伸缩杆限位固定，由于限位管内径大小与电动伸缩杆外径大小相同，且构成嵌入式结构，从而能够提高限位管对电动伸缩杆安装的稳定性，防止电动伸缩杆使用时发生松动。
（2）本实用新型通过在气浮池内腔顶部设有输送机构，并且输送机构中的固定框，可对两组滚轮和电机安装，进而能够使得电机可带动滚轮旋转，以便于能够使得刮渣皮带可对气浮池表面的污物进行刮渣处理，通过固定框，可经龙门架与电动伸缩杆相连，进而能够使得电动伸缩杆灵活的调节固定框的位置，进而提高了输送机构使用的便利性，以便于能够提高气浮过滤处理效果。
（3）本实用新型通过收集箱，可收集输送机构输送过来的浮渣，既能提高污水处理的效率，又能降低污水处理的时间，降低了污水处理的成本，并且排渣管，可外接管道，从而能够将浮渣排出，通过托块，可经螺钉对格栅板安装，进而能够使得格栅板对流入至排渣管的浮渣进行过滤，以便于能够防止排渣管堵塞，提高了排渣管使用的流畅性。
