申请日2021.05.10
公开（公告）日2021.10.19
IPC分类号C02F3/32
摘要
本发明涉及生活污水技术领域，且公开了农村生活污水植物复合床处理装置，包括播种机构，所述播种机构包括挡板，通过挡板、第一连杆、第二连杆和转盘的配合使用，利用转盘间歇性顺时针和逆时针旋转，最终带动两个挡板间歇性打开和关闭，利用机械运动直接控制挡板的运动，同时利用小齿轮和大齿轮进行传动，不需要借助现有的电磁阀等自动化装置，避免电磁阀使用过程中容易受到外界水或其他物质的干扰，通加液管、通电磁铁和固定磁铁的配合使用，使得在进行播种的同时，自动添加生长液，提高复合床植物的存活率，通过震动网、支撑板和圆盘的配合使用，可以对种子进行种植前利用震动自动进行筛分，使得播种更加的均匀。
权利要求书

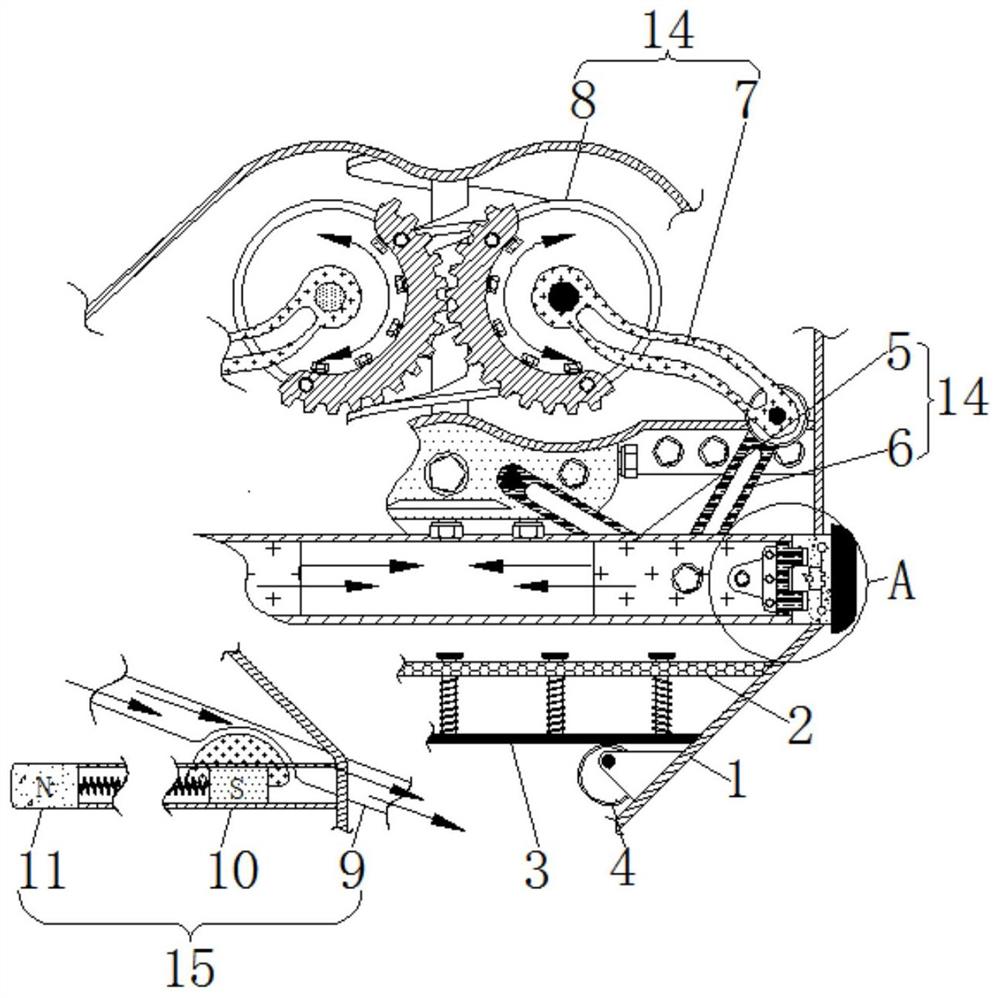

1.农村生活污水植物复合床处理装置，其特征在于：包括播种机构(14)，所述播种机构(14)包括挡板(5)，挡板(5)的背面活动连接有第一连杆(6)，第一连杆(6)远离挡板(5)的一端旋转连接有第二连杆(7)，第二连杆(7)远离第一连杆(6)的一端旋转连接有转盘(8)。
2.根据权利要求1所述的农村生活污水植物复合床处理装置，其特征在于，还包括加液机构(15)，所述播种机构(14)的下方固定连接有固定磁铁(11)，固定磁铁(11)的右侧卡接有通电磁铁(10)，通电磁铁(10)的右侧卡接有加液管(9)。
3.根据权利要求1所述的农村生活污水植物复合床处理装置，其特征在于，所述播种机构(14)的外表面固定设置有外壳(1)，外壳(1)的内部卡接有震动网(2)，震动网(2)的下方活动连接有支撑板(3)，支撑板(3)的下方旋转连接有圆盘(4)，挡板(5)的表面焊接有插头(12)，插头(12)的侧端固定连接有插座(13)。
4.根据权利要求1所述的农村生活污水植物复合床处理装置，其特征在于：所述转盘(8)的表面设置有齿牙，同时转盘(8)设置有两个，两个转盘(8)的规格一致，且相互啮合。
5.根据权利要求3所述的农村生活污水植物复合床处理装置，其特征在于：所述支撑板(3)与震动网(2)之间设置有竖杆，同时该竖杆的外表面设置有弹簧，且竖杆设置的个数不少于六个，每个竖杆的规格一致，均匀分布在支撑板(3)与震动网(2)之间。
6.根据权利要求2所述的农村生活污水植物复合床处理装置，其特征在于：所述通电磁铁(10)的背面设置有弧形限位板，同时加液管(9)倾斜设置，且该加液管(9)的尺寸与限位板的尺寸相互适配，同时该通电磁铁(10)通电后产生的磁性与固定磁铁(11)的磁极相反。
7.根据权利要求3所述的农村生活污水植物复合床处理装置，其特征在于：所述圆盘(4)偏心设置，同时圆盘(4)设置有两个，两个圆盘(4)的规格一致，且以外壳(1)的中心线为参照呈对称分布。
8.根据权利要求3所述的农村生活污水植物复合床处理装置，其特征在于：所述外壳(1)的内部开设有出料口，该出料口的尺寸与挡板(5)的尺寸相互适配圆盘(4)偏心设置。
9.根据权利要求1所述的农村生活污水植物复合床处理装置，其特征在于：所述挡板(5)设置有两个，两个挡板(5)的规格一致，且以外壳(1)的中心线为参照呈对称分布。
说明书
农村生活污水植物复合床处理装置
技术领域
本发明涉及生活污水技术领域，具体为农村生活污水植物复合床处理装置。
背景技术
农村生活污水主要产生于化肥农药污水、养殖污水、人畜粪便和厨房污水等。随着农业生产活动的广泛发展，农村生活污水造成的环境污染越来越严重，所以要及时对农村生活污水进行处理。
其中植物复合床通常用于农村生活污水的处理，通过利用浮床的浮力承托水生植物，让水生植物得到一个固定的区域生长，由此水生植物通过发达的根系吸收水体中富营养物质，将水体中富余的氮、磷营养盐和有机物去除，从而达到水质净化的目的。其中在进行植物复合床的制作时，通常需要进行植物的播种，在进行植物播种时，通常需要将种子播种在土壤内，然后产生根须，但是现有的播种机设置较为简单，其中在进行播种时，通常需要使用到电磁阀等现有的自动化装置进行控制播种量，但是电磁阀在进行使用时，容易受到水分等外界物质的干扰，并且电磁阀使用时需要另外利用计算机等进行控制，整体使用时较为繁琐，并且通常电磁阀的并且播种量无法进行调整，使用时存在一定的局限性。
针对现有技术的不足，本发明提供了农村生活污水植物复合床处理装置，具备定量播种和存活率高优点，解决了现有的植物复合床进行播种时功能较为单一的问题，保证了使用该装置进行操作时，可以保证定量进行播种，且在进行播种时，自动添加生长液，从保证营养充分，提高复合床植物播种的存活率，增加该装置试验时的智能性。
发明内容
(一)技术方案
为实现上述定量播种和调整种植密度的目的，本发明提供如下技术方案：农村生活污水植物复合床处理装置，包括播种机构，所述播种机构包括挡板，挡板的背面活动连接有第一连杆，第一连杆远离挡板的一端旋转连接有第二连杆，第二连杆远离第一连杆的一端旋转连接有转盘。
还包括加液机构，所述播种机构的下方固定连接有固定磁铁，固定磁铁的右侧卡接有通电磁铁，通电磁铁的右侧卡接有加液管。
优选的，所述播种机构的外表面固定设置有外壳，外壳的内部卡接有震动网，震动网的下方活动连接有支撑板，支撑板的下方旋转连接有圆盘，挡板的表面焊接有插头，插头的侧端固定连接有插座。
优选的，所述转盘的表面设置有齿牙，同时转盘设置有两个，两个转盘的规格一致，且相互啮合。
优选的，所述支撑板与震动网之间设置有竖杆，同时该竖杆的外表面设置有弹簧，且竖杆设置的个数不少于六个，每个竖杆的规格一致，均匀分布在支撑板与震动网之间。
优选的，所述通电磁铁的背面设置有弧形限位板，同时加液管倾斜设置，且该加液管的尺寸与限位板的尺寸相互适配，同时该通电磁铁通电后产生的磁性与固定磁铁的磁极相反。
优选的，所述圆盘偏心设置，同时圆盘设置有两个，两个圆盘的规格一致，且以外壳的中心线为参照呈对称分布。
优选的，所述外壳的内部开设有出料口，该出料口的尺寸与挡板的尺寸相互适配圆盘偏心设置。
优选的，所述挡板设置有两个，两个挡板的规格一致，且以外壳的中心线为参照呈对称分布。
(二)有益效果
与现有技术相比，本发明提供了农村生活污水植物复合床处理装置，具备以下有益效果：
1、该农村生活污水植物复合床处理装置，通过挡板、第一连杆、第二连杆和转盘的配合使用，使得在进行复合床植物播种时，利用转盘间歇性顺时针和逆时针旋转，最终带动两个挡板间歇性打开和关闭，利用机械运动直接控制挡板的运动，较为简单，不需要借助现有的电磁阀等自动化装置进行控制，避免电磁阀使用过程中容易受到外界水或其他物质的干扰，降低使用环境。
2、该农村生活污水植物复合床处理装置，通过加液管、通电磁铁和固定磁铁的配合使用，使得在进行播种的同时，自动添加生长液，提高复合床植物的存活率。
3、该农村生活污水植物复合床处理装置，通过震动网、支撑板和圆盘的配合使用，使得在进行种植种植时，可以对种子进行种植前利用震动自动进行筛分，使得播种更加的均匀，同时避免播种的种子相互黏连影响播种的成活率。
