申请日2021.02.27
公开（公告）日2021.10.22
IPC分类号C02F9/10; C02F1/32; C02F1/28; C02F1/02; C02F1/04; C02F101/10; C02F101/16
摘要
本实用新型公开了污水脱氮除磷技术领域的一种新型污水脱氮除磷设备，包括蒸发箱、净化箱、第一厌氧反应池、净化装置和消毒箱，所述净化箱位于所述蒸发箱的右方，所述第一厌氧反应池固定连接在所述净化箱的内腔上侧，所述净化装置插接在所述净化箱的右侧壁下侧中间，所述消毒箱套接在所述净化装置的右端，所述蒸发箱的内腔左上侧固定连接有第一过滤网，所述蒸发箱的前后侧壁均固定连接有蒸汽管，该新型污水脱氮除磷设备，结构设计合理，避免过滤时杂质堵塞过滤口，可以减少污水的处理数量，提高了污水的净化工作效率，避免在脱氮除磷处理后的污水中仍含有其他杂质未进行净化消毒排放，不会对环境造成污染。
权利要求书

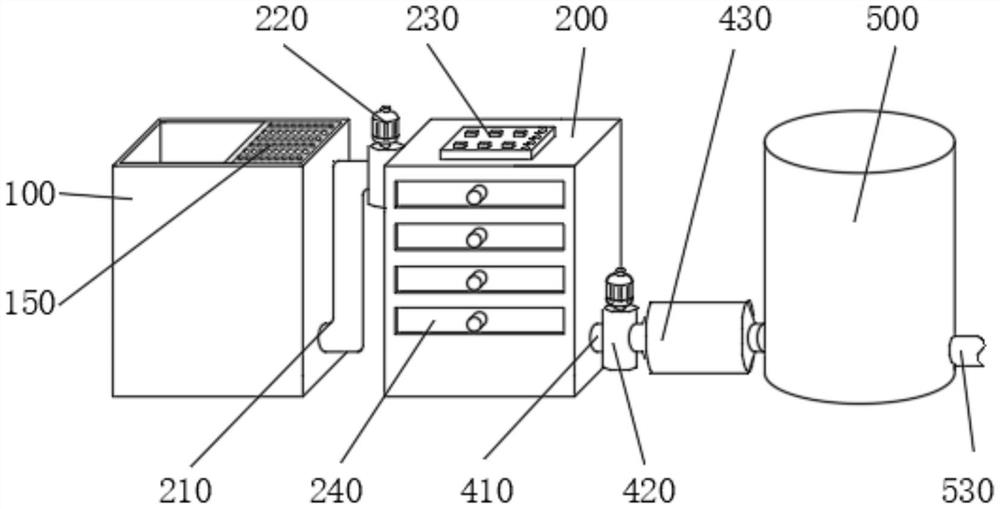

1.一种新型污水脱氮除磷设备，其特征在于：包括蒸发箱(100)、净化箱(200)、第一厌氧反应池(300)、净化装置(400)和消毒箱(500)，所述净化箱(200)位于所述蒸发箱(100)的右方，所述第一厌氧反应池(300)固定连接在所述净化箱(200)的内腔上侧，所述净化装置(400)插接在所述净化箱(200)的右侧壁下侧中间，所述消毒箱(500)套接在所述净化装置(400)的右端，所述蒸发箱(100)的内腔左上侧固定连接有第一过滤网(110)，所述蒸发箱(100)的前后侧壁均固定连接有蒸汽管(130)，所述蒸发箱(100)的顶部右侧固定连接有排风扇(140)，所述净化箱(200)的左侧壁上侧插接有第一输水管(210)，所述第一输水管(210)的外侧壁上侧固定连接有第一抽水泵(220)，所述净化箱(200)的前侧壁上侧设置有操作口(240)，且自上而下依次排列，所述第一厌氧反应池(300)的内腔顶部固定连接有第一搅拌棒(310)，所述第一厌氧反应池(300)的底部固定连接有第一好氧反应池(320)，所述第一好氧反应池(320)的底部固定连接有第二厌氧反应池(330)，所述净化箱(200)的内腔底部设置有淤泥池(350)，所述消毒箱(500)的内腔顶部固定连接有紫外线消毒机(510)。
2.根据权利要求1所述的一种新型污水脱氮除磷设备，其特征在于：所述蒸发箱(100)的内腔左上侧固定连接有第二过滤网(120)，且位于所述第一过滤网(110)的下方，所述排风扇(140)的顶部固定连接有过滤棉(150)。
3.根据权利要求1所述的一种新型污水脱氮除磷设备，其特征在于：所述净化箱(200)的顶部固定连接有控制面板(230)，所述控制面板(230)与所述蒸汽管(130)、所述排风扇(140)、所述第一抽水泵(220)、所述第一搅拌棒(310)、所述净化装置(400)和所述紫外线消毒机(510)电性连接。
4.根据权利要求1所述的一种新型污水脱氮除磷设备，其特征在于：所述第二厌氧反应池(330)的内腔顶部固定连接有第二搅拌棒(331)，所述第二厌氧反应池(330)的底部固定连接有第二好氧反应池(340)，所述第二搅拌棒(331)与控制面板(230)电性连接。
5.根据权利要求1所述的一种新型污水脱氮除磷设备，其特征在于：所述净化装置(400)包括第二输水管(410)、第二抽水泵(420)、装载管(430)、第三过滤网(440)和活性炭(450)，所述第二输水管(410)插接在所述净化箱(200)的右侧壁下侧中间，所述第二抽水泵(420)套接在所述第二输水管(410)的外侧壁下侧，所述装载管(430)插接在所述第二输水管(410)的右端，所述第三过滤网(440)固定连接在所述装载管(430)的内腔左侧，所述活性炭(450)填充在所述装载管(430)的内腔右侧。
6.根据权利要求1所述的一种新型污水脱氮除磷设备，其特征在于：所述消毒箱(500)的内腔底部固定连接有第三搅拌棒(520)，所述消毒箱(500)的外侧壁右下侧插接有出水管(530)，所述第三搅拌棒(520)与控制面板(230)电性连接。
说明书
一种新型污水脱氮除磷设备
技术领域
本实用新型涉及污水脱氮除磷技术领域，具体为一种新型污水脱氮除磷设备。
背景技术
水体中氮、磷含量超标是导致水体富营养化的罪魁祸首，不光导致大量的经济损失，还带来了难以估量的环境破坏，大量鱼类死亡，水体发臭，需要很长的时间才能恢复甚至不可恢复，随着城市的发展，人口的增加，工业污水和生活污水越来越多，污水处理成为人们需要立即解决的重大问题。
污水在脱氮除磷过程前，颗粒杂质过滤时容易堵塞过滤口，大量的污水过滤净化，工作效率较低，且在脱氮除磷处理后的污水中仍含有其他杂质未进行净化消毒排放，会对环境造成污染，为此我们提出了一种新型污水脱氮除磷设备。
实用新型内容
本实用新型的目的在于提供一种新型污水脱氮除磷设备，以解决上述背景技术中提出了污水在脱氮除磷过程前，颗粒杂质过滤时容易堵塞过滤口，大量的污水过滤净化，且在脱氮除磷处理后的污水中仍含有其他杂质未进行净化消毒排放的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型污水脱氮除磷设备，包括蒸发箱、净化箱、第一厌氧反应池、净化装置和消毒箱，所述净化箱位于所述蒸发箱的右方，所述第一厌氧反应池固定连接在所述净化箱的内腔上侧，所述净化装置插接在所述净化箱的右侧壁下侧中间，所述消毒箱套接在所述净化装置的右端，所述蒸发箱的内腔左上侧固定连接有第一过滤网，所述蒸发箱的前后侧壁均固定连接有蒸汽管，所述蒸发箱的顶部右侧固定连接有排风扇，所述净化箱的左侧壁上侧插接有第一输水管，所述第一输水管的外侧壁上侧固定连接有第一抽水泵，所述净化箱的前侧壁上侧设置有操作口，且自上而下依次排列，所述第一厌氧反应池的内腔顶部固定连接有第一搅拌棒，所述第一厌氧反应池的底部固定连接有第一好氧反应池，所述第一好氧反应池的底部固定连接有第二厌氧反应池，所述净化箱的内腔底部设置有淤泥池，所述消毒箱的内腔顶部固定连接有紫外线消毒机。
优选的，所述蒸发箱的内腔左上侧固定连接有第二过滤网，且位于所述第一过滤网的下方，所述排风扇的顶部固定连接有过滤棉。
优选的，所述净化箱的顶部固定连接有控制面板，所述控制面板与所述蒸汽管、所述排风扇、所述第一抽水泵、所述第一搅拌棒、所述净化装置和所述紫外线消毒机电性连接。
优选的，所述第二厌氧反应池的内腔顶部固定连接有第二搅拌棒，所述第二厌氧反应池的底部固定连接有第二好氧反应池，所述第二搅拌棒与控制面板电性连接。
优选的，所述净化装置包括第二输水管、第二抽水泵、装载管、第三过滤网和活性炭，所述第二输水管插接在所述净化箱的右侧壁下侧中间，所述第二抽水泵套接在所述第二输水管的外侧壁下侧，所述装载管插接在所述第二输水管的右端，所述第三过滤网固定连接在所述装载管的内腔左侧，所述活性炭填充在所述装载管的内腔右侧。
优选的，所述消毒箱的内腔底部固定连接有第三搅拌棒，所述消毒箱的外侧壁右下侧插接有出水管，所述第三搅拌棒与控制面板电性连接。
与现有技术相比，本实用新型的有益效果是：该新型污水脱氮除磷设备，通过在蒸发箱内安装的第一过滤网和第二过滤网能依次将污水的杂质颗粒进行过滤，随时可以将过滤后的杂质进行清理，避免过滤时杂质堵塞过滤口，通过在蒸发箱内安装的蒸汽管可以将大量污水进行蒸发，减少污水的处理数量，提高了污水的净化工作效率；同时进行高温杀菌，再配合净化装置中的第三过滤网和活性炭以及消毒箱内的紫外线消毒机，可以对脱氮除磷后的污水进行物理净化和紫外线杀菌消毒，避免在脱氮除磷处理后的污水中仍含有其他杂质未进行净化消毒排放，不会对环境造成污染。
（发明人：孙安永;王朝文;胡军）
