申请日2020.12.23
公开（公告）日2021.10.08
IPC分类号B01D36/04
摘要
本实用新型公开了一种化工生产专用高效污水处理设备，包括沉降池，沉降池内滑动连接有预滤网和位于预滤网上方的压滤网，预滤网和压滤网之间连接有多个网状的滑板，压滤网的顶部固定有连接网，连接网的顶部固定有与沉降池的顶面平行的顶板；沉降池一侧连通有位于预滤网下方的进水管，沉降池的侧壁上设置有位于压滤网上方的溢水管；滑板与沉降池的侧壁滑动连接；压滤网的网孔径大于预滤网的网孔径；本实用新型一是能快速完成对污水中杂质的去除，反向达到沉降目的，且沉降效果更好；二是设置了连接网和顶板、螺杆等结构，能带动预滤网和压滤网上下移动，实现对过滤位置的调节，适应沉降物的增多并且便于清洗和更换滤网。
权利要求书

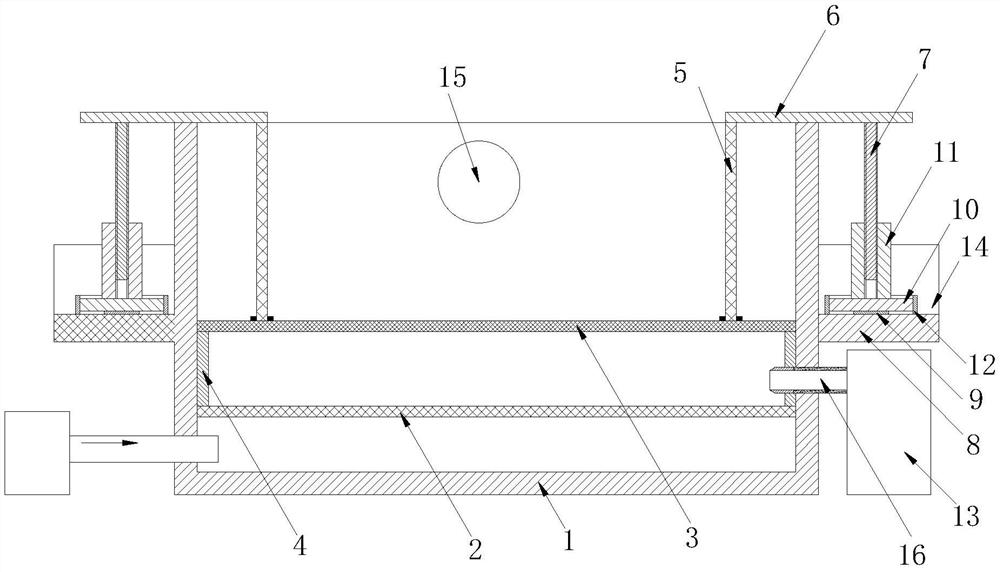

1.一种化工生产专用高效污水处理设备，其特征在于，包括沉降池(1)，所述沉降池(1)内滑动连接有预滤网(2)和位于所述预滤网(2)上方的压滤网(3)，所述预滤网(2)和所述压滤网(3)之间连接有多个网状的滑板(4)，所述压滤网(3)的顶部固定有连接网(5)，所述连接网(5)的顶部固定有与沉降池(1)的顶面平行的顶板(6)；所述沉降池(1)一侧连通有位于所述预滤网(2)下方的进水管，所述沉降池(1)的侧壁上设置有位于压滤网(3)上方的溢水管(15)；所述滑板(4)与所述沉降池(1)的侧壁滑动连接；所述压滤网(3)的网孔径大于所述预滤网(2)的网孔径。
2.根据权利要求1所述的一种化工生产专用高效污水处理设备，其特征在于，所述顶板(6)的底部固定有位于所述沉降池(1)外部的螺杆(7)，所述沉降池(1)的外壁上垂直固定有底座(8)，所述底座(8)上转动安装有多个螺套(11)，所述螺套(11)转动套接在所述螺杆(7)的外部。
3.根据权利要求2所述的一种化工生产专用高效污水处理设备，其特征在于，所述底座(8)的顶部转动安装有多个线性排列的转轴(9)，所述转轴(9)上固定有链轮(10)，所述链轮(10)外啮合连接有链条(12)，所述螺套(11)固定在所述链轮(10)的顶部，且螺套(11)与转轴(9)同心。
4.根据权利要求1所述的一种化工生产专用高效污水处理设备，其特征在于，还包括反洗水箱(13)，所述反洗水箱(13)和所述沉降池(1)之间连通有软管(16)。
5.根据权利要求4所述的一种化工生产专用高效污水处理设备，其特征在于，所述软管(16)位于所述预滤网(2)和所述压滤网(3)之间，且软管(16)的端部固定连接所述滑板(4)。
6.根据权利要求3所述的一种化工生产专用高效污水处理设备，其特征在于，所述底座(8)的顶部固定有电机(14)，所述电机(14)的输出端与位于外侧的所述转轴(9)固定连接。
说明书
一种化工生产专用高效污水处理设备
技术领域
本实用新型涉及化工领域，尤其涉及一种化工生产专用高效污水处理设备。
背景技术
化工废水是指化工厂生产产品过程中所生产的废水，如生产乙烯、聚乙烯、橡胶、聚酯、甲醇、乙二醇、油品罐区、空分空压站等装置的含油废水，经过生化处理后，一般可达到国家二级排放标准，现由于水资源的短缺，需将达到排放标准的水再经过进一步深度处理后，达到工业补水要求的回收利用。这种化工废水的特点在于高盐高浓度，且其中含有的难降解杂质较多，现有化工废水处理多是采用电解再过滤，完成粗处理。在进行电解前，要对化工废水进行沉降，尤其是在石油加工中。这种自然沉降花费的时间太多，正常化工厂加工的年用水量高达几百万立方，化工厂在排水的时候就会将污水排到沉降池，定期对沉降池内的废水进行回收处理。这样的周期一是将污水一直放置不立即处理会导致异味，二是导致循环可用水减少，用水效率较低。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种化工生产专用高效污水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种化工生产专用高效污水处理设备，包括沉降池，所述沉降池内滑动连接有预滤网和位于所述预滤网上方的压滤网，所述预滤网和所述压滤网之间连接有多个网状的滑板，所述压滤网的顶部固定有连接网，所述连接网的顶部固定有与沉降池的顶面平行的顶板；所述沉降池一侧连通有位于所述预滤网下方的进水管，所述沉降池的侧壁上设置有位于压滤网上方的溢水管；所述滑板与所述沉降池的侧壁滑动连接；所述压滤网的网孔径大于所述预滤网的网孔径。
优选的，所述顶板的底部固定有位于所述沉降池外部的螺杆，所述沉降池的外壁上垂直固定有底座，所述底座上转动安装有多个螺套，所述螺套转动套接在所述螺杆的外部。
优选的，所述底座的顶部转动安装有多个线性排列的转轴，所述转轴上固定有链轮，所述链轮外啮合连接有链条，所述螺套固定在所述链轮的顶部，且螺套与转轴同心。
优选的，本实用新型所述装置还包括反洗水箱，所述反洗水箱和所述沉降池之间连通有软管。
优选的，所述软管位于所述预滤网和所述压滤网之间，且软管的端部固定连接所述滑板。
优选的，所述底座的顶部固定有电机，所述电机的输出端与位于外侧的所述转轴固定连接。
本实用新型的有益效果为：一是在沉降池内部设置预滤网和压滤网，从底部进水，水位上升的同时经过预滤网和压滤网的排除，等相较于现有技术中的自然沉降，这种进水结构，能快速完成对污水中杂质的去除，反向达到沉降目的，且沉降效果更好；二是设置了连接网和顶板、螺杆等结构，能带动预滤网和压滤网上下移动，实现对过滤位置的调节，适应沉降物的增多并且便于清洗和更换滤网。
