申请日2020.11.21
公开（公告）日2021.09.28
IPC分类号C02F1/00
摘要
本实用新型涉及污水处理技术技术领域，且公开了一种处理农村生活污水组合池，包括处理池，所述处理池上开设有固定腔，固定腔的两侧内壁上均开设有固定槽，固定槽的顶部内壁和底部内壁上固定安装有同一个固定杆，两个固定杆上滑动安装有同一个升降板，升降板的底部固定安装有弹簧的一端，弹簧的另一端固定安装在固定槽的底部内壁上，所述固定腔的两侧内壁上固定安装有同一个连接板，所述固定腔的顶部内壁上开设有凹槽，所述处理池的一侧固定安装有第一伺服电机，第一伺服电机的输出轴延伸至固定腔内并固定安装有第一转柱。本实用新型结构简单，使用方便，能够便于对污水中的杂物进行粉碎和使得污水和试剂混合均匀。
权利要求书

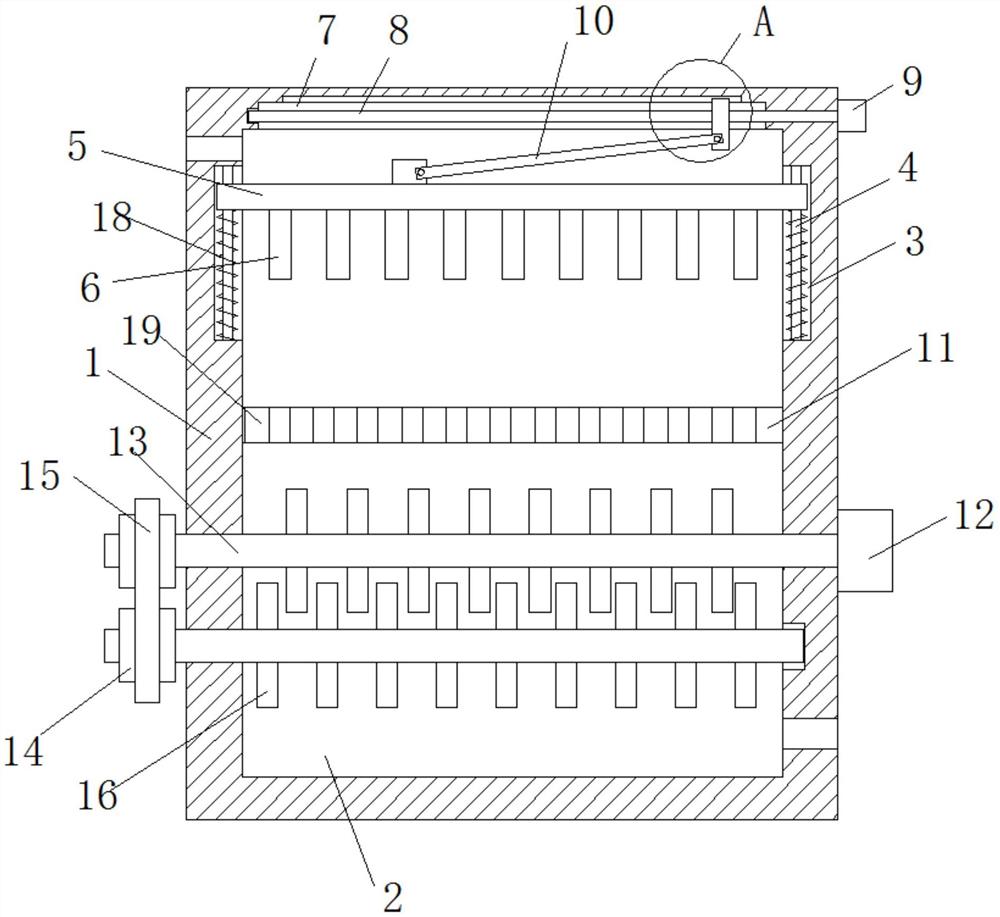

1.一种处理农村生活污水组合池，包括处理池(1)；其特征在于：所述处理池(1)上开设有固定腔(2)，固定腔(2)的两侧内壁上均开设有固定槽(3)，固定槽(3)的顶部内壁和底部内壁上固定安装有同一个固定杆(4)，两个固定杆(4)上滑动安装有同一个升降板(5)，升降板(5)的底部固定安装有弹簧(18)的一端，弹簧(18)的另一端固定安装在固定槽(3)的底部内壁上，所述固定腔(2)的两侧内壁上固定安装有同一个连接板(11)，连接板(11)的顶部开设有多个对称设置的圆孔(19)，所述固定腔(2)的顶部内壁上开设有凹槽(7)，所述处理池(1)的一侧固定安装有第一伺服电机(9)，第一伺服电机(9)的输出轴延伸至固定腔(2)内并固定安装有第一转柱(8)，第一转柱(8)上螺纹连接有滑板(17)，所述凹槽(7)的顶部内壁上开设有限位槽，滑板(17)的顶部延伸至限位槽内，所述升降板（5）的底部固定安装有多个压板(6)，所述处理池(1)的一侧固定安装有第二伺服电机(12)，第二伺服电机(12)位于第一伺服电机(9)的下方，第二伺服电机(12)的输出轴延伸至固定腔（2）内并固定安装有第二转柱(13)，所述固定腔(2)的一侧内壁上转动安装有另一个第二转柱(13)，第二转柱(13)上设有多个搅拌轴(16)。
2.根据权利要求1所述的一种处理农村生活污水组合池，其特征在于：所述滑板(17)的一侧开设有螺纹孔，螺纹孔的侧壁上设有内螺纹，第一转柱(8)上设有外螺纹，内螺纹与外螺纹相啮合。
3.根据权利要求1所述的一种处理农村生活污水组合池，其特征在于：所述滑板(17)的底部延伸至凹槽(7)的外侧并转动安装有转杆(10)的一端，转杆(10)的另一端转动安装在升降板(5)上。
4.根据权利要求1所述的一种处理农村生活污水组合池，其特征在于：所述压板(6)的数量为八到十个，且八到十个压板(6)等间距间隔设置。
5.根据权利要求1所述的一种处理农村生活污水组合池，其特征在于：两个第二转柱(13)上均固定套设有皮带轮(14)，两个皮带轮(14)上传动安装有同一个皮带(15)。
6.根据权利要求1所述的一种处理农村生活污水组合池，其特征在于：所述处理池(1)的一侧开设有进料孔，且处理池(1)的底侧开设有出料孔。
说明书
一种处理农村生活污水组合池
技术领域
本实用新型涉及污水处理技术领域，具体为一种处理农村生活污水组合池。
背景技术
农村和村镇生活污水的来源主要有厨房、沐浴、洗涤和冲厕等。目前常用的农村生活污水处理技术包括物化处理技术、生态处理技术和生物处理技术。目前农村现在以老年人和小孩为主，故需要一种自动化程度高的处理技术用来处理农村废水，人工湿地在农村使用较广，但是人工湿地仅仅依靠植物主体，处理效率往往较低，而且处理水量较低，再加上农村在节假日等大量在外务工人员返乡，人工湿地对水质水量的负荷冲击能力小，因此一般的人工湿地往往不能符合要求，所以急需一种新型的人工湿地供农村和村镇使用，为解决这一问题所带来的困扰，后来就出现了生活污水组合池，例如中国专利CN206328296U公开了一种处理农村生活污水组合池，包括L型厌氧池组、沉淀池和生态湿地滤池；所述L型厌氧池组的池体中间竖直放置有挡板，所述挡板将L型厌氧池组分隔为第一厌氧池和第二厌氧池；沉淀池内设置有三个折流板，所述三个折流板依次将沉淀池分为第一折流廊道、第二折流廊道、第三折流廊道和第四折流廊道，所述生态湿地滤池的底部铺设有填料层，生态湿地滤池的顶部种植有水生植物。
但是由于该污水组合池中的搅拌器并不能很好的搅拌污水，导致污水与试剂混合的不均匀，进而影响最终的污水处理效果，使用的效果不好。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种处理农村生活污水组合池，解决了背景技术提出的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：
一种处理农村生活污水组合池，包括处理池，所述处理池上开设有固定腔，固定腔的两侧内壁上均开设有固定槽，固定槽的顶部内壁和底部内壁上固定安装有同一个固定杆，两个固定杆上滑动安装有同一个升降板，升降板的底部固定安装有弹簧的一端，弹簧的另一端固定安装在固定槽的底部内壁上，所述固定腔的两侧内壁上固定安装有同一个连接板，连接板的顶部开设有多个对称设置的圆孔，所述固定腔的顶部内壁上开设有凹槽，所述处理池的一侧固定安装有第一伺服电机，第一伺服电机的输出轴延伸至固定腔内并固定安装有第一转柱，第一转柱上螺纹连接有滑板，所述凹槽的顶部内壁上开设有限位槽，滑板的顶部延伸至限位槽内，所述升降板的底部固定安装有多个压板，所述处理池的一侧固定安装有第二伺服电机，第二伺服电机位于第一伺服电机的下方，第二伺服电机的输出轴延伸至固定腔内并固定安装有第二转柱，所述固定腔的一侧内壁上转动安装有另一个第二转柱，第二转柱上设有多个搅拌轴。
优选的，所述滑板的一侧开设有螺纹孔，螺纹孔的侧壁上设有内螺纹，第一转柱上设有外螺纹，内螺纹与外螺纹相啮合。
优选的，所述滑板的底部延伸至凹槽的外侧并转动安装有转杆的一端，转杆的另一端转动安装在升降板上。
优选的，所述压板的数量为八到十个，且八到十个压板等间距间隔设置。
优选的，两个第二转柱上均固定套设有皮带轮，两个皮带轮上传动安装有同一个皮带。
优选的，所述处理池的一侧开设有进料孔，且处理池的底侧开设有出料孔。
(三)有益效果
与现有技术对比，本实用新型具备以下有益效果：
1、该种处理农村生活污水组合池，通过螺纹结构的设置从而使得当第一转柱转动时能够带动滑板进行滑动，通过多个压板的设置从而使得当压板进行升降时能够很好的对处理池中的体积较大的杂物进行粉碎，从而提高搅拌效率。
2、该种处理农村生活污水组合池，通过皮带的设置从而能够使得两个皮带轮能够同时进行转动，从而使得两个第二转柱能够同时进行转动，通过进料孔和出料孔的设置从而能够便于污水进入处理池和从而处理池中进行排出。
本实用新型结构简单，使用方便，能够便于对污水中的杂物进行粉碎和使得污水和试剂混合均匀。
