申请日2021.08.30
公开日期2021.11.05
IPC分类C02F9/04
摘要
本发明公开了一种新型玻璃钢污水处理系统，包括外壳，所述外壳的内部设置有污水处理模块，在外壳的底部设置有排污单元，以及在外壳的顶部设置有用于对污水处理模块清理的清理单元；所述清理单元包括连接管、传输管、接水管和高压喷头，其中传输管设置有多个，并与连接管连通，在每个传输管的底部还连接有高压喷头，所述接水管设置在连接管的一端，并与连接管呈连通状，所述接水管的输入端与外部水源相连接，所述高压喷头置于外壳的内部；通过设计的清理单元，能够方便的将污泥池的内壁进行清理，避免残留较多的污泥而影响后续的加工，从而保证工作效率以及工作治疗，同时对清理组件的清洗范围调节也十分方便，易于操作。
权利要求

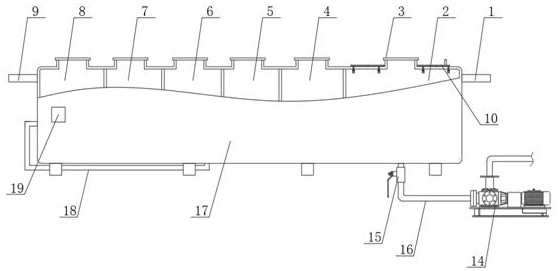

1.一种新型玻璃钢污水处理系统，包括外壳（17），所述外壳（17）的内部设置有污水处理模块，其特征在于：在外壳（17）的底部设置有排污单元，以及在外壳（17）的顶部设置有用于对污水处理模块清理的清理单元；
所述清理单元包括连接管（10）、传输管（11）、接水管（12）和高压喷头（13），其中传输管（11）设置有多个，并与连接管（10）连通，在每个传输管（11）的底部还连接有高压喷头（13），所述接水管（12）设置在连接管（10）的一端，并与连接管（10）呈连通状，所述接水管（12）的输入端与外部水源相连接，所述高压喷头（13）置于外壳（17）的内部；
所述排污单元包括真空泵（14）、单向阀（15）和排污管（16），其中排污管（16）的输出端与真空泵（14）的输出端相连接，而单向阀（15）安装在排污管（16）的输入端上，所述单向阀（15）的输入端安装在外壳（17）的底端面上。
2.根据权利要求1所述的一种新型玻璃钢污水处理系统，其特征在于：所述污水处理模块依次分隔形成污泥池（2）、污泥吸附池（4）、一级接触氧化池（5）、二级接触氧化池（6）、二沉池（7）、消毒池（8）；所述清理单元处于污泥池（2）的顶部，且高压喷头（13）处于污泥池（2）的内部；
所述排污单元处于污泥池（2）的底部，且单向阀（15）的输出端与污泥池（2）的内部呈连通状，且两者的连接处呈密封状。
3.根据权利要求1所述的一种新型玻璃钢污水处理系统，其特征在于：所述外壳（17）的一端设置有进水管（1），另一端设置有出水管（9），其中进水管（1）与污泥池（2）连通，出水管（9）与消毒池（8）连通。
4.根据权利要求3所述的一种新型玻璃钢污水处理系统，其特征在于：所述外壳（17）为中空的圆柱体结构，在外壳（17）的顶部还设置有多个检修口（3），多个检修口（3）分别对应开设在污泥池（2）、污泥吸附池（4）、一级接触氧化池（5）、二级接触氧化池（6）、二沉池（7）、消毒池（8）的顶端面上。
5.根据权利要求4所述的一种新型玻璃钢污水处理系统，其特征在于：所述检修口（3）的顶端面上还设置有防护盖，该防护盖与检修口（3）的顶端面之间呈密封状结构。
6.根据权利要求1所述的一种新型玻璃钢污水处理系统，其特征在于：所述外壳（17）的表面还安装有检测模块（19），所述检测模块（19）的输出端置于消毒池（8）的内部，所述外壳（17）另一端面还安装有输水管（18），所述输水管（18）的两端分别连通消毒池（8）与二级接触氧化池（6）。
7.根据权利要求6所述的一种新型玻璃钢污水处理系统，其特征在于：所述检测模块（19）与外部终端无线连接。
说明书
一种新型玻璃钢污水处理系统
技术领域
本发明属于污水处理技术领域，具体涉及一种新型玻璃钢污水处理系统。
背景技术
随着人口和经济的增长，需要对污水进行有效的处理，其中污水处理设备繁多，包含一种主要通过玻璃钢为原料制成的污水处理设备，该设备一般为埋地设置，设备上部可作为绿化地带、停车场、道路等。设备也可采用半埋式放置，设备也可放置在室外地表以上；如该设备用于寒冷地带，可把检查孔加高，使设备埋设在冻土层以下，该设备可不按标准布置形式排列，随地形需要布置。
现有的玻璃钢污水处理系统在使用时，污泥池是用来放置初始的污水，在处理的过程中，污水中存在较多杂质出现堆积的现象，从而造成污泥池内壁存在大量的污泥，在长时间的使用中，会增大污泥吸附池的处理难度，同时在对。
发明内容
本发明的目的在于提供一种新型玻璃钢污水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种新型玻璃钢污水处理系统，包括外壳，所述外壳的内部设置有污水处理模块，在外壳的底部设置有排污单元，以及在外壳的顶部设置有用于对污水处理模块清理的清理单元；
所述清理单元包括连接管、传输管、接水管和高压喷头，其中传输管设置有多个，并与连接管连通，在每个传输管的底部还连接有高压喷头，所述接水管设置在连接管的一端，并与连接管呈连通状，所述接水管的输入端与外部水源相连接，所述高压喷头置于外壳的内部；
所述排污单元包括真空泵、单向阀和排污管，其中排污管的输出端与真空泵的输出端相连接，而单向阀安装在排污管的输入端上，所述单向阀的输入端安装在外壳的底端面上。
优选的，所述污水处理模块依次分隔形成污泥池、污泥吸附池、一级接触氧化池、二级接触氧化池、二沉池、消毒池；所述清理单元处于污泥池的顶部，且高压喷头处于污泥池的内部；
所述排污单元处于污泥池的底部，且单向阀的输出端与污泥池的内部呈连通状，且两者的连接处呈密封状。
优选的，所述外壳的一端设置有进水管，另一端设置有出水管，其中进水管与污泥池连通，出水管与消毒池连通。
优选的，所述外壳为中空的圆柱体结构，在外壳的顶部还设置有多个检修口，多个检修口分别对应开设在污泥池、污泥吸附池、一级接触氧化池、二级接触氧化池、二沉池、消毒池的顶端面上。
优选的，所述检修口的顶端面上还设置有防护盖，该防护盖与检修口的顶端面之间呈密封状结构。
优选的，所述外壳的表面还安装有检测模块，所述检测模块的输出端置于消毒池的内部，所述外壳另一端面还安装有输水管，所述输水管的两端分别连通消毒池与二级接触氧化池。
优选的，所述检测模块与外部终端无线连接。
与现有技术相比，本发明的有益效果是：
1.通过设计的清理单元，能够方便的将污泥池的内壁进行清理，避免残留较多的污泥而影响后续的加工，从而保证工作效率以及工作治疗，同时对清理组件的清洗范围调节也十分方便，易于操作；
2.通过设计的检测模块，能够实时对即将排放的水源进行检测，当检测不合格时，可以循环至二级接触氧化池内进行再次处理，保证水处理的效果。
