申请日2021.09.13
公开日期2021.11.05
IPC分类E03F5/10;A01M1/04;A01C23/04;C02F9/14;A01G25/00;E03F5/14
摘要
本发明提供了一种低能耗农村雨污水生态化利用处理系统，包括废弃低洼水塘生态化改造形成的表流湿地区；所述表流湿地区环周从内至外依次布置消毒过滤区、初级处置区和外围沉淀分离区。本发明可充分利用农村普遍存在的现状地势低洼的废弃水塘进行生态化改造，运行仅需少量临时供电，实现了低能耗的农村生活污水和初期雨水径流污染协同处理，同时通过湿地景观和灌溉系统的构建，有效改善乡村风貌，实现雨污水资源化利用，为乡村振兴奠定坚实基础。
权利要求

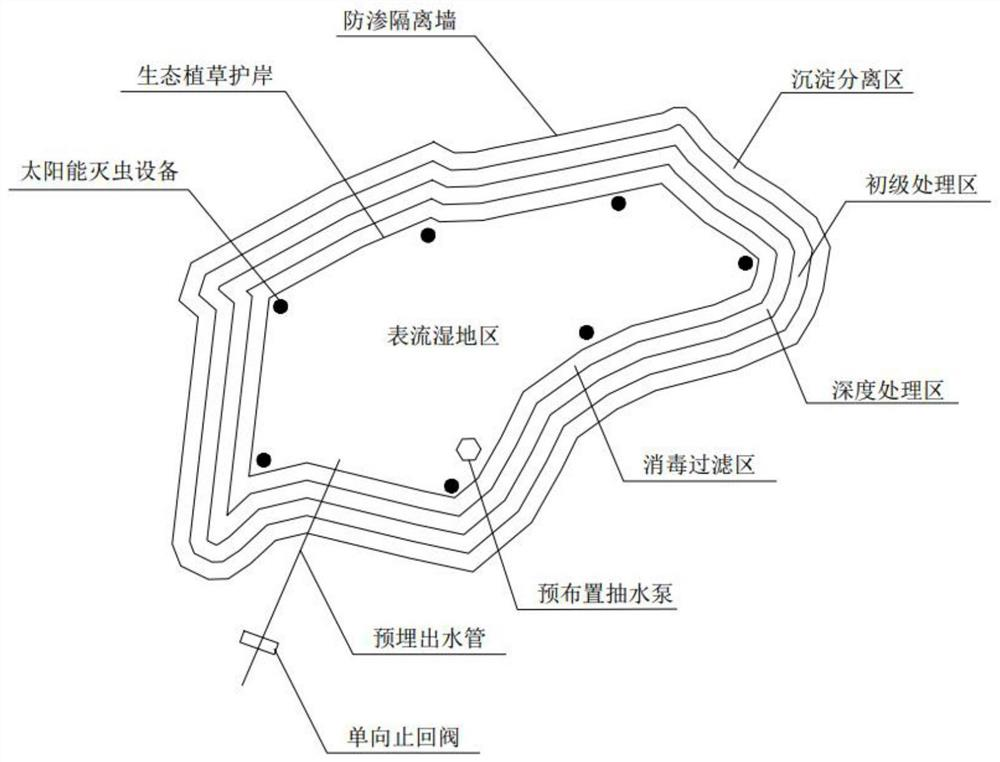

1.一种低能耗农村雨污水生态化利用处理系统，包括废弃低洼水塘生态化改造形成的表流湿地区，其特征在于：所述表流湿地区环周从内至外依次布置消毒过滤区、初级处置区和外围沉淀分离区。
2.如权利要求1所述的低能耗农村雨污水生态化利用处理系统，其特征在于：所述消毒过滤区和初级处置区之间还有深度处置区。
3.如权利要求1所述的低能耗农村雨污水生态化利用处理系统，其特征在于：所述外围沉淀分离区中由粗至细布设有多级格栅对固体悬浮物进行隔离。
4.如权利要求1所述的低能耗农村雨污水生态化利用处理系统，其特征在于：所述初级处置区、外围沉淀分离区之间和/或消毒过滤区进水通道通过单向联通管连通，连通管两端采用致密网进行封堵；致密网为不锈铝合金材质。
5.如权利要求1所述的低能耗农村雨污水生态化利用处理系统，其特征在于：所述初级处置区内布置有生物除磷装置用以降低污水中的COD、NH3和TP浓度。
6.如权利要求2所述的低能耗农村雨污水生态化利用处理系统，其特征在于：所述深度处理区内布置有MBR生物膜，用以吸附处理污水中的COD、NH3和TP。
7.如权利要求1所述的低能耗农村雨污水生态化利用处理系统，其特征在于：所述表流湿地区底部预埋出水管道连通至村外农用地灌溉系统。
8.如权利要求1所述的低能耗农村雨污水生态化利用处理系统，其特征在于：所述杀毒过滤区内布置紫外线杀毒设备。
9.如权利要求1所述的低能耗农村雨污水生态化利用处理系统，其特征在于：所述表流湿地区、消毒过滤区、初级处置区和外围沉淀分离区的高度依次增加。
10.如权利要求1所述的低能耗农村雨污水生态化利用处理系统，其特征在于：所述表流湿地区内布设有灭蚊装置。
说明书
一种低能耗农村雨污水生态化利用处理系统
技术领域
本发明涉及一种低能耗农村雨污水生态化利用处理系统。
背景技术
我国农村地区由于人口密度低、青壮年劳动力外出等原因，日均生活污水产生量较小，生活污水具有早中晚污染物浓度波动大的特点。目前常见的农村污水处理技术主要为修建管网后输送至污水处理厂/站进行处理，处理后的尾水资源未进行有效资源化利用。这种技术在设计时以日均生活用水量作为设计处理规模，实际运行过程中大量污水处理设备进水量严重不足，造成大量资金浪费，而且这种技术并未考虑初期雨水带来的径流污染。
发明内容
为解决上述技术问题，本发明提供了一种低能耗农村雨污水生态化利用处理系统，该低能耗农村雨污水生态化利用处理系统能从源头上削减农用地化肥施用量和灌溉取水量，实现资源回收利用，充分体现生态环保理念。
本发明通过以下技术方案得以实现。
本发明提供的一种低能耗农村雨污水生态化利用处理系统，包括废弃低洼水塘生态化改造形成的表流湿地区；所述表流湿地区环周从内至外依次布置消毒过滤区、初级处置区和外围沉淀分离区。
所述消毒过滤区和初级处置区之间还有深度处置区。
所述外围沉淀分离区中由粗至细布设有多级格栅对固体悬浮物进行隔离。
所述初级处置区、外围沉淀分离区之间和/或消毒过滤区进水通道通过单向联通管连通，连通管两端采用致密网进行封堵；致密网为不锈铝合金材质。
所述初级处置区内布置有生物除磷装置用以降低污水中的COD、NH3和TP浓度。
所述深度处理区内布置有MBR生物膜，用以吸附处理污水中的COD、NH3和TP。
所述表流湿地区底部预埋出水管道连通至村外农用地灌溉系统。
所述杀毒过滤区内布置紫外线杀毒设备。
所述表流湿地区、消毒过滤区、初级处置区和外围沉淀分离区的高度依次增加。
所述表流湿地区内布设有灭蚊装置。
本发明的有益效果在于：可充分利用农村普遍存在的现状地势低洼的废弃水塘进行生态化改造，运行仅需少量临时供电，实现了低能耗的农村生活污水和初期雨水径流污染协同处理，同时通过湿地景观和灌溉系统的构建，有效改善乡村风貌，实现雨污水资源化利用，为乡村振兴奠定坚实基础。
