申请日2021.09.14
公开日期2021.11.02
IPC分类C02F9/14
摘要

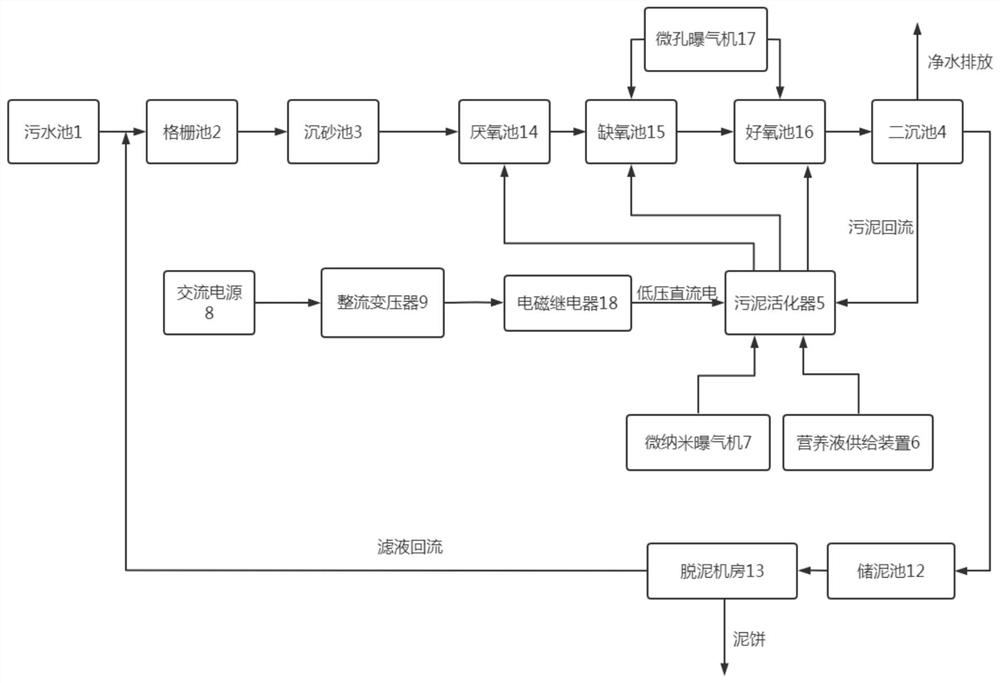

本发明提供了一种电辅助污水处理系统，涉及污水处理技术领域，所述电辅助污水处理系统包括依次连接的污水池、格栅池、沉砂池、AAO生物处理系统和二沉池；二沉池用于对污水进行沉降；二沉池连接有排水管路，排水管路用于排出二沉池沉降分离后的净水；二沉池连接有污泥回流管路；污泥回流管路连接污泥活化器；二沉池沉降分离的部分污泥通过污泥回流管路回流至污泥活化器。本发明的电辅助污水处理系统可以通过弱直流电辅助增加回流污泥中的微生物数量和活性，实现微生物的在线增殖和活化；确保微生物对污水中有机物的降解能力；可以提高AAO生物处理系统的处理效率。
权利要求
1.一种电辅助污水处理系统，其特征在于，所述电辅助污水处理系统包括依次连接的污水池、格栅池、沉砂池、AAO生物处理系统和二沉池；二沉池用于对污水进行沉降；二沉池连接有排水管路，排水管路用于排出二沉池沉降分离后的净水；二沉池连接有污泥回流管路；污泥回流管路连接污泥活化器；二沉池沉降分离的部分污泥通过污泥回流管路回流至污泥活化器；污泥活化器连接有营养液供给装置和微纳米曝气机；污泥活化器还连接有低压直流供电系统；所述低压直流供电系统包括交流电源、整流变压器、正电极和负电极；正电极和负电极安装在污泥活化器的内部；交流电源、整流变压器、正电极和负电极形成闭合电路；污泥活化器通过管道连接AAO生物处理系统。
2.根据权利要求1所述的一种电辅助污水处理系统，其特征在于，所述电辅助污水处理系统还包括储泥池；储泥池与二沉池连接；储泥池用于存储二沉池沉降分离的剩余污泥；储泥池连接脱泥机房；脱泥机房通过滤液回流管路连接格栅池的进水口。
3.根据权利要求2所述的一种电辅助污水处理系统，其特征在于，AAO生物处理系统包括依次连接的厌氧池、缺氧池和好氧池，污泥活化器通过管道分别连接厌氧池、缺氧池和好氧池；缺氧池和好氧池内设有曝气装置；所述曝气装置包括设置在缺氧池或者好氧池底部的微孔曝气器。
4.根据权利要求3所述的一种电辅助污水处理系统，其特征在于，所述低压直流供电系统还包括电磁继电器。
5.根据权利要求4所述的一种电辅助污水处理系统，其特征在于，营养液供给器由营养液罐、输送管和电磁阀组成。
6.根据权利要求5所述的一种电辅助污水处理系统，其特征在于，所述正电极和负电极均为石墨电极或者不锈钢电极。
说明书
一种电辅助污水处理系统
技术领域
本发明涉及污水处理技术领域，尤其涉及一种电辅助污水处理系统。
背景技术
污水处理过程中，处理有机污水采用的是生物活性污泥法。AAO工艺是一种典型的脱氮除磷工艺，其主要由厌氧段、缺氧段和好氧段组成；厌氧、缺氧和好氧三个区域有利于不同的微生物菌落的繁衍生产，因此脱氮除磷效果好。
保持活性微生物的量以及微生物的活性是保证污水处理效率的关键因素。活性微生物通常是以活性污泥的状态加入污水处理系统中，并在污水处理系统中自然增殖；在AAO处理工艺中，二沉池的含磷回流污泥需要部分回流至厌氧段；这些含磷回流污泥中含有大量的微生物，提高这些微生物的数量和活性对污水处理系统处理效率的提升具有重大的意义。
发明内容
本发明的目的在于提供一种电辅助污水处理系统，以提高AAO处理工艺中含磷回流污泥中微生物的数量和活性。
为实现上述目的，本发明所述的一种电辅助污水处理系统，包括依次连接的污水池、格栅池、沉砂池、AAO生物处理系统和二沉池；二沉池用于对污水进行沉降；二沉池连接有排水管路，排水管路用于排出二沉池沉降分离后的净水；二沉池连接有污泥回流管路；污泥回流管路连接污泥活化器；二沉池沉降分离的部分污泥通过污泥回流管路回流至污泥活化器；污泥活化器连接有营养液供给装置和微纳米曝气机；污泥活化器还连接有低压直流供电系统；所述低压直流供电系统包括交流电源、整流变压器、正电极和负电极；正电极和负电极安装在污泥活化器的内部；交流电源、整流变压器、正电极和负电极形成闭合电路；污泥活化器通过管道连接AAO生物处理系统。
此外，所述电辅助污水处理系统还包括储泥池；储泥池与二沉池连接；储泥池用于存储二沉池沉降分离的剩余污泥；储泥池连接脱泥机房；脱泥机房通过滤液回流管路连接格栅池的进水口。
其中，AAO生物处理系统包括依次连接的厌氧池、缺氧池和好氧池，污泥活化器通过管道分别连接厌氧池、缺氧池和好氧池；缺氧池和好氧池内设有曝气装置；所述曝气装置包括设置在缺氧池或者好氧池底部的微孔曝气器。
优选的，所述低压直流供电系统还包括电磁继电器。
营养液供给器由营养液罐、输送管和电磁阀组成；所述营养液由葡萄糖、碳酸氢钠、氯化铵、磷酸二氢钾和少量微量元素组成。
所述正电极和负电极均为石墨电极或者不锈钢电极。
有益效果
本发明的电辅助污水处理系统可以通过弱直流电辅助增加回流污泥中的微生物数量和活性，实现微生物的在线增殖和活化；确保微生物对污水中有机物的降解能力；可以提高AAO生物处理系统的处理效率。
